计算机断层扫描仪的机架系统的设计(含CAD图,SolidWorks三维图)

来源:wenku163.com  资料编号:WK16311192 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16311192
资料介绍

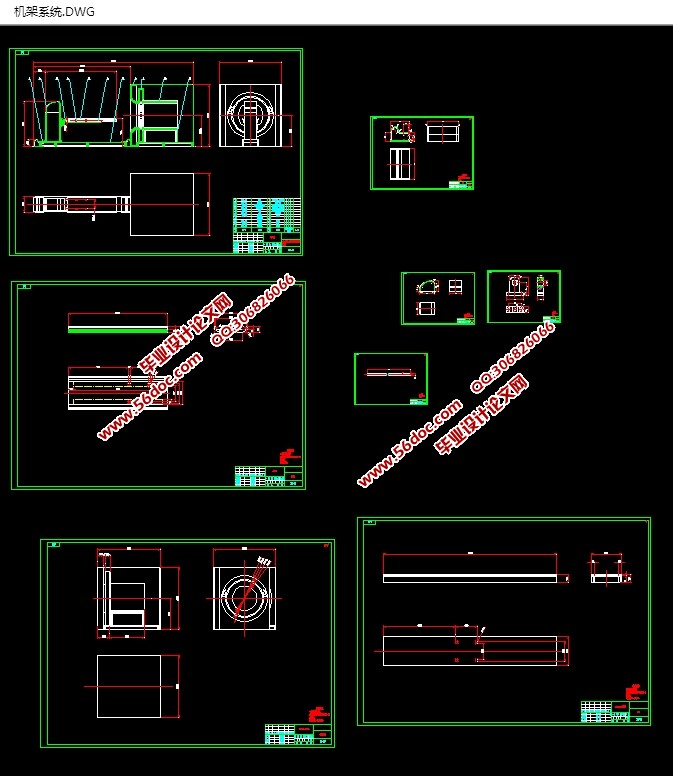

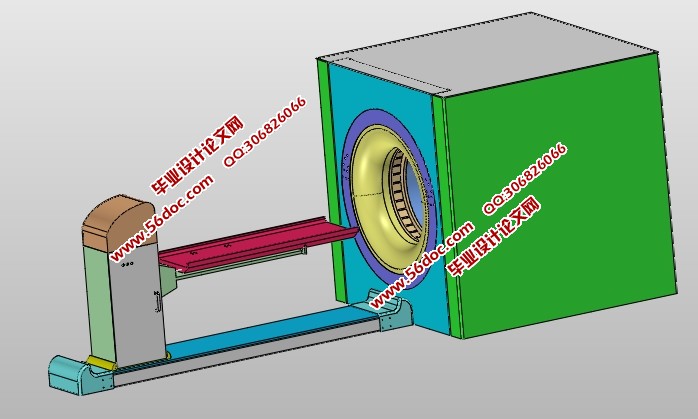

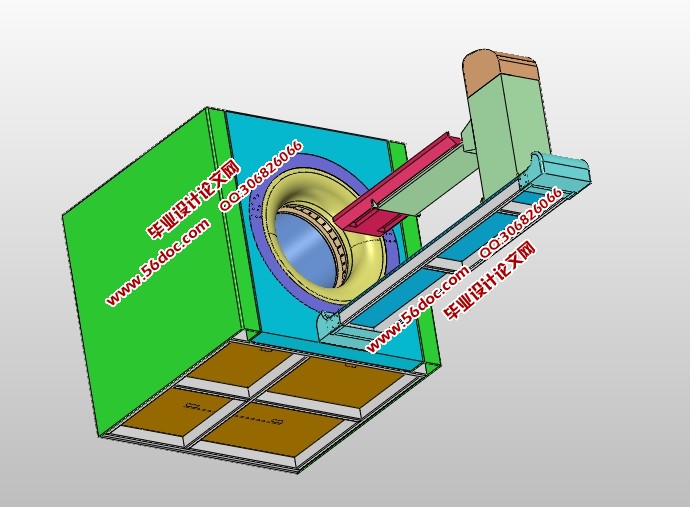

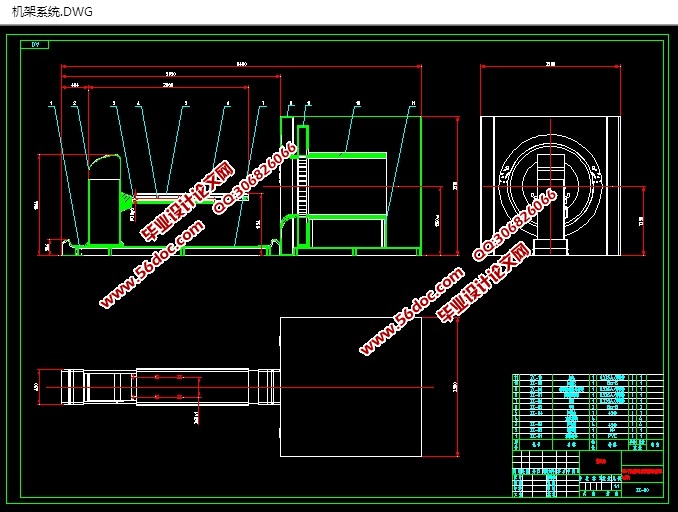

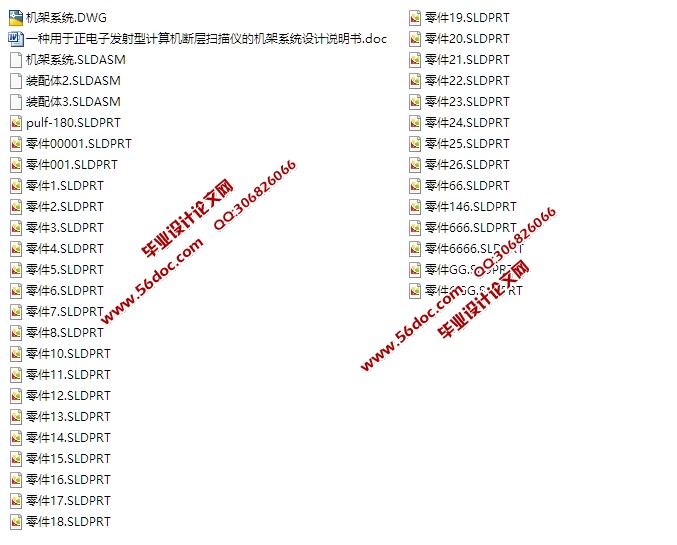

计算机断层扫描仪的机架系统的设计(含CAD图,SolidWorks三维图)(论文说明书8000字,CAD图纸8张,SolidWorks三维图)
摘要
    PET是Positron Emission Tomography的缩写,汉语名称为正电子发射计算机断层仪。PET与CT结合在一起,即组成了目前医学影像中超高档的产品PET/CT。
PET是利用放射性核素示踪剂,无创伤地进行显像以反映脏器的功能,血流和代谢变化。我国生产的正电子发射型计算机断层扫描仪的机架的结构简陋,强度始终不高,虽然经过几十年的发展,近期产品的质量较早期有所提高。但受国产配套件质量及设计水平等的影响,我国目前生产的正电子发射型计算机断层扫描仪的机架的总体水平与进口产品及港口用户的要求仍有较大差距,正电子发射型计算机断层扫描仪的机架的生产也是如此,为满足市场需求,开发出一种新型的正电子发射型计算机断层扫描仪的机架系统势在必行!
    相信此种正电子发射型计算机断层扫描仪的机架系统的出现将会大大提高正电子发射型计算机断层扫描仪的质量和寿命,为患者提供更高的舒适度,为医疗机械的发展带来显著的进步,同时也在某种程度上推进了医疗机械工业的不断发展。

关键词:PET;影像;机架;医疗机械
Abstract
    PET is the abbreviation of Emission Tomography Positron, Chinese name is a positron emission computed tomography. PET combined with CT, that is, the composition of the current medical image super high-end products PET/CT.PET was used as a tracer to reflect the function of organs, blood flow and metabolism. The structure of the frame of the positron emission computed tomography scanner in our country is simple, the strength is not high, although after several decades of development, the quality of the products has improved in recent years. But affected by supporting domestic product quality and design level, China's current production of positron emission computed tomography of the frame of the overall level and product import and port users still have a large gap, positron emission computed tomography frame production, too, in order to meet the market demand, developed a new type of positron emission computed tomography scanner rack system is imperative!
    Believe this positron emission computed tomography of the rack system will greatly improve the positron emission computed tomography and quality of life, to provide greater patient comfort, and make significant progress for the development of medical machinery, also in some extent to promote the continuous development of medical machinery industry.

Keywords:PET ,Location, Clamping, Medical Machinery

本次研究的基本内容是:
    1.PET(正电子发射型计算机断层成像扫描仪)的原理及系统架构;
    2.钢结构静力学分析并根据分析进行结构优化;
    3.封闭式机架结构的散热设计及仿真;
本设计主要针对正电子发射型计算机断层扫描仪的机架系统进行设计,先规划处正电子发射型计算机断层扫描仪的机架系统的整体方案,然后从这个方案入手,具体细化出具体内部结构。
本次正电子发射型计算机断层扫描仪的机架系统的设计,采用了两种常规的研究方法如下:
一是文献法,通过查找各类关于正电子发射型计算机断层扫描仪的机架系统的设计资料,最终确定了该机械的设计方案。
二是分析法,通过查阅相关的正电子发射型计算机断层扫描仪的机架系统的设计资料,拟采用性价比比较高的方钢为主要材料,来组成该机架,然后在方刚机架上面能够搭载38个探测器的模块的结构,因为方钢焊接后强度比较高,能够承受相对应的负载,并且成本低廉,所以此方案可行。
    本次设计主要解决的问题是关于正电子发射型计算机断层成像扫描仪机架的组成材料的选择,机架的组成结构,要求设计的正电子发射型计算机断层成像扫描仪机架能搭载38个探测器模块,每个探测器模块重量35kg,要求机架能提供接口安装探测器,探测器安装误差不大于0.5mm,机架的安全系数不小于4mm,机架加上负载后的最大变形不超过1mm,最后是对该机架进行强度校核计算。


计算机断层扫描仪的机架系统的设计(含CAD图,SolidWorks三维图)
计算机断层扫描仪的机架系统的设计(含CAD图,SolidWorks三维图)
计算机断层扫描仪的机架系统的设计(含CAD图,SolidWorks三维图)
计算机断层扫描仪的机架系统的设计(含CAD图,SolidWorks三维图)
计算机断层扫描仪的机架系统的设计(含CAD图,SolidWorks三维图)


目 录
摘要    I
Abstract    II
1前言    1
  1.1课题的来源与研究的目的和意义    1
  1.2本课题研究的内容    1
  1.3国内外发展现状    2
2正电子发射型计算机断层扫描仪的机架系统总体结构的设计    3
  2.1正电子发射型计算机断层扫描仪的机架系统的总体方案图    3
  2.2机械部分的设计计算    4
    2.2.1电机的选型计算    5
    2.2.2直线导杆的设计计算    7
    2.2.3螺栓的选型计算与校核    7
3各主要零部件强度的校核    10
  3.1机架强度的校核与计算    11
  3.2轴承强度的校核计算    13
4正电子发射型计算机断层扫描仪的机架系统中主要零件的三维建模    14
  4.1底架的三维建模    15
  4.2安装座的三维建模    17
  4.3扫描仪机架的三维建模    18
  4.4总装图的三维建模    19
5设计总结    21
结论    22
致谢    23
参考文献    24
