PB90耙斗装岩机传动设计(含CAD零件装配图)

来源:wenku163.com  资料编号:WK16311203 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16311203
资料介绍

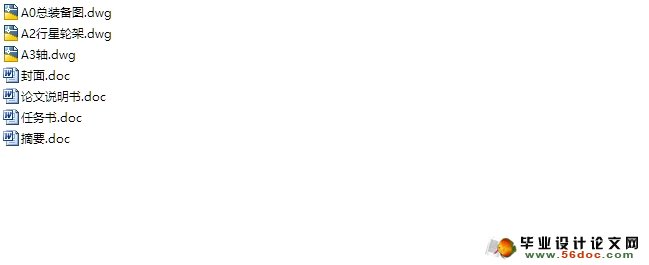

PB90耙斗装岩机传动设计(含CAD零件装配图)(任务书,论文说明书9700字,CAD图纸3张)
摘要
P-90B耙斗装岩机开挖属于设备安装和装载机耙“结合”模式。它可以被称为转载类型耙斗装岩机。在行驶时,由于装岩机多种分为设备耙斗式、铲斗式两种。P-90B耙斗装载机是一种用绞车牵引耙斗把岩石装入矿车的机械。它的含义是象征:P--耙斗; 90--耙0.9立方米的体积; B-设计序号。它适用于大型巷道净高J_-2米,为5立方米巷道断面。
为了适应大断面矿井弁快速掘进的要求,从而解决装载速度不能满足行驶速度的矛盾,论文中的生产力和耙斗装岩机的已知条件,通过计算,推理和论证,设计一个已知减速器,工作滚筒,绞车等主要部件的耙斗装岩机。其中工作滚筒和空程滚筒的传动部分采用行星齿轮机构来完成,只有操作省力、灵活,调整简便,事故少,维修工作方便的优点, 同时在吸取成型产品生产和使用经验的基础上完成了耙斗装岩机的绞车设计。
P-90耙斗装载机主要由钢丝绳,耙斗,机架,台车,操作绞车机构等组成。该装载机的优势,负载能力强、高效率、安全可靠、故障少、维修方便、范围广、结构简单,但体积大、钢丝绳磨损较快。

关键字:耙斗装岩机; 滚筒; 行星齿轮

Abstract
P-90B scraper rock machine excavation equipment installation and loaders belonging to rake "binding" mode. It can be called reprinted type scraper rock machine. When traveling, because the device is divided into a variety of rock loader bucket rake, bucket two. P-90B rake bucket loader is a drag harrow into the tub of the rock mechanical winch. Its meaning is symbolic: P-- harrow; 90-- rake 0.9 m3 of volume; B- design number. It is suitable for large-scale roadway clear height J_-2 meters, 5 cubic meters of roadway.
To accommodate the large section Benten mine excavation rapidly requirements to resolve the contradiction with the loading speed can not meet the speed, productivity and paper scraper rock machine known conditions, by calculating, reasoning and argumentation, to design a known reducer Working rollers, winches and other major components of rake bucket rock machine. Where the work completed rake drum roll and backlash planetary gear mechanism transmission section to complete only effortless operation, flexible, easy to adjust, less accidents, the advantages of easy maintenance work, while drawing molding production and use on the basis of experience Design winch bucket rock machine.
P-90 rake bucket loader mainly by the rope, rake bucket, rack, trolley, operate winch mechanism and other components. The advantage of this loader, load capacity, high efficiency, safety and reliability, less failure, easy maintenance, wide range, simple structure, but the volume is large, wire rope wear faster.

Keywords: scraper loader ;  drum;  planet gear.

1.耙斗容积:0.9 m3
2.技术生产率:95~140m3/h



PB90耙斗装岩机传动设计(含CAD零件装配图)
PB90耙斗装岩机传动设计(含CAD零件装配图)


目  录
第一章绪论     1
1.1 绞车的简介      1
1.1.1 主轴部件      1
1.1.2 带式制动闸      1
1.1.3 辅助闸      2
1.1.4 传动系统      3
1.2 耙斗机原理      3
第二章总体设计      5
2.1 设计总则      5
2.2 已知条件      5
2.3 电动机的选型      5
2.3.1 主绳牵引力F      5
2.3.2 一次行程所用的时间t      6
2.4 牵引钢丝绳直径的确定      6
2.5 确定分配比率和的行星的齿数      7
2.5.1 计算总传动比及分配      7
2.5.2 行星轮和判定齿数      7
第三章减速器的设计      9
3.1 确定运动传动装置和动力参数      9
3.1.1 减速器传动比      9
3.1.2 减速器各轴转速      9
3.1.3 减速器各轴实际功率      9
3.1.4 减速器各轴输出转矩      9
3.1.5 行星轮的动力参数     10
3.2 传输和动态参数计算     10
3.3 动力的传动装置参数计算     13
第四章轴的设计     16
4.1 轴的确定与校核     16
4.1.1 求轴上的转矩      16
4.1.2 求作用在齿轮上的力     16
4.1.3 确定轴的最小直径     16
4.1.4 轴的结构设计     17
4.1.5 轴上零件的周向定位     17
4.1.6 确定轴圆角和倒角的大小     17
4.1.7 轴的强度校核     18
4.1.8 校核轴的强度     19
4.2 轴承的选择与校核     19
4.2.1 求轴上的转矩      19
4.2.2 求作用在齿轮上的力     19
4.2.3 求支反力     20
4.2.4 轴承的派生轴向力     20
4.2.5 轴承所受的轴向载荷     20
4.3 花键的选择与校核     21
第五章行星轮的设计     22
5.1 工作滚筒行星机构设计     22
5.1.1 齿轮材料,热处理和制造工艺     22
5.1.2 齿轮几何尺寸确定     22
5.1.3 啮合要素验算     24
5.1.4 确定传动载荷     24
5.1.5 应力循环次数      25
5.1.6 在计算中使用,以确定强度各种系数     25
5.1.7 安全校核     26
5.2 设计行星轮机构     27
5.2.1 齿轮材料,热处理和制造工艺来决定     27
5.2.2 齿轮几何尺寸计算     27
5.2.3 啮合要素验算     28
5.2.4 确定传动载荷     29
5.2.5 应力循环次数      30
5.2.6 在计算中以确定强度各种系数     30
5.2.7 安全校核     32
结论     34
参考文献     35
致谢     36
