温室大棚自动卷扬机的设计(含CAD零件装配图)

来源:wenku163.com  资料编号:WK16311213 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16311213
资料介绍

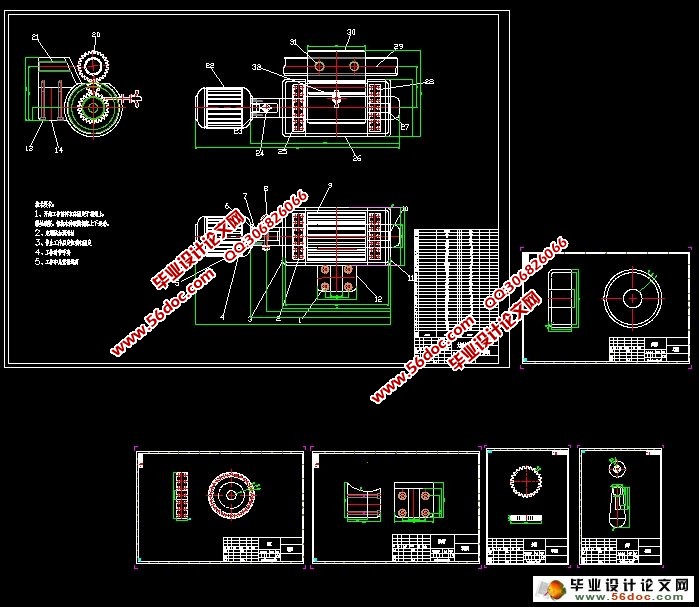

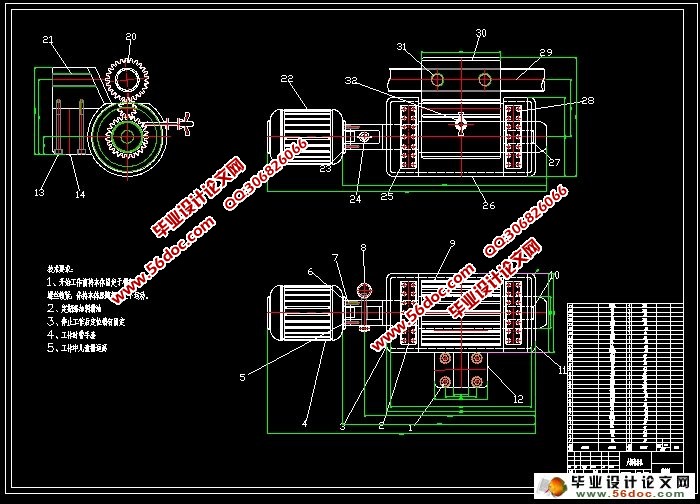

温室大棚自动卷扬机的设计(含CAD零件装配图)(任务书,论文说明书14000字,CAD图纸6张)
摘    要
卷扬机是起重垂直运输机械的重要组成部分,配合井架、桅杆、滑轮组等辅助设备,用来提升物料、安装设备等作业,由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。垂直提升、水平或倾斜曳引重物的简单卷扬机械。分手动和电动两种。现在以电动卷扬机为主。本次设计的1吨电动卷扬机是由电动机、连轴器、制动器、齿轮、卷筒、导向滑轮、起升滑轮组、吊钩等组成。
本次设计的步骤是从圆柱齿轮开始入手,然后依次对卷扬机的卷筒、卷筒心轴、电动机、齿轮齿轮、齿轮轴、制动器、联轴器以及卷筒机的导向滑轮设计与选取。其中卷筒、卷筒轴、卷筒毂、齿轮的设计最为主要,本设计重点做了介绍,其余部分有得只是略作分析。
本次设计的卷筒机由于它结构简单、搬运安装灵活、操作方便、维护保养简单、对作业环境适应能力强等特点,可以应用于冶金起重、建筑、水利作业等方面,但是此次设计的卷筒机主要运用于用于1吨桥式吊车起升机构。提升重物是卷扬机的一种主要功能,各类卷扬机的设计都是根据这一要求为依据的。

关键词:卷扬机,卷筒,卷筒轴,齿轮

Abstract
Hoist is an important part of vertical lifting transport machinery, with derrick, mast, pulley and other auxiliary equipment, used to enhance the materials, installation of equipment operations, from human or mechanical power driven drum, winding rope to complete the work of the traction device. Simple hoisting machinery to enhance the vertical, horizontal or inclined traction weight. Manual and electric two. Now to the main electric hoist. The design of the 1 ton electric hoist is composed of motor, coupling, brake, gear, reel, a guide pulley, lifting pulley, hook etc..
The design of the steps from the cylindrical gear to start, then followed on the winch reel, reel mandrel, motor, gear, gear shaft, brake, coupling and pulley drum machine oriented design and selection. The design of drum, drum shaft, gear, reel hub is most main, the design focus is introduced, the rest is just a brief analysis.
The design of the drum machine because of its simple structure, flexible installation, convenient operation, handling, maintenance is simple, to adapt to the working environment ability, can be applied to metallurgical crane, construction, operations and other water conservancy, but the design of the drum machine is mainly used in for the 1 ton bridge crane hoisting mechanism. Lifting weights is one of the main functions of the hoist, the design of various types of winches are based on based on this request.
Keywords: hoist, drum, drum shaft, gear


温室大棚自动卷扬机的设计(含CAD零件装配图)
温室大棚自动卷扬机的设计(含CAD零件装配图)


目录
摘    要    3
Abstract    4
一   前言    5
1.1卷扬机的一般性能及作用    5
1.2卷扬机的种类    6
1.3  国内外卷扬机发展及未来趋势    7
1.4卷扬机工作要求    9
二 卷扬机的设计要求    10
三 卷扬机结构说明    12
3.1 电动卷扬机组成方式    12
电控卷扬机    12
3.2卷扬机承重载荷    13
3.3 起升机构的组成    14
3.3.1 起升机构的组成    14
3.3.2传动型式    15
四 卷扬机零件选择    16
4.1 圆柱齿轮的选择    16
4.1.1 圆柱齿轮的种类    16
4.1.2 齿轮直径    17
4.1.3 圆柱齿轮的使用    18
4.2 卷筒结构尺寸确定    19
4.2.1 卷筒的分类    19
4.2.2 卷筒的设计    20
4.2.3 卷筒强度计算    20
4.3卷筒轴的设计计算    21
4.3.1 卷筒轴计算    21
4.3.2 卷筒轴的设计    22
4.3.3 心轴作用力计算    22
4.3.4心轴垂直面支承反力及弯矩    22
4.3.5 心轴水平面支承反力及弯矩支反力    23
4.3.6 心轴的疲劳强度计算    23
4.3.7、最大歪斜侧向力    24
4.3.8,齿轴齿轮合成应力:    25
4.3.9  齿轴连接形成及受力分析    25
4.3.10、螺栓拉力的计算    26
4.4 电动机选择    26
4.5 齿轮的设计计算    27
4.5.1 卷扬机总传动比计算    28
4.5.2 齿轮的计算    28
4.5.3 分配齿轮的各级传动比    28
4.5.4 计算传动装置的运动和动力参数    28
4.5.5 圆柱齿轮传动的设计计算    30
4.5.6齿轮参数设计    31
4.6 制动器的选择    35
4.6.1 制动器的分类及选择    35
总    结    35
结束语    36
参考文献    37
