跑步机毕业设计(含CAD零件装配图)

来源:wenku163.com  资料编号:WK16311215 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16311215
资料介绍

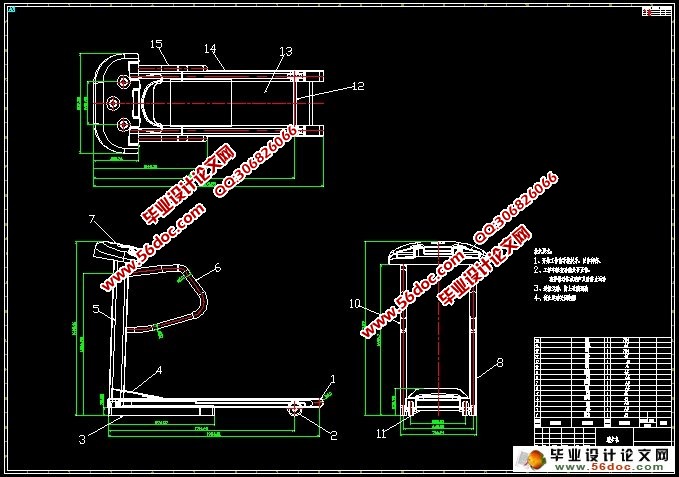

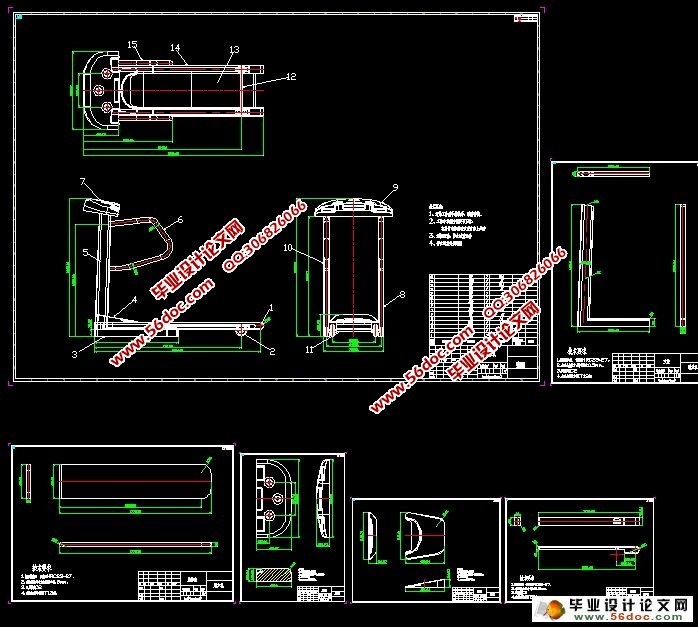

跑步机毕业设计(含CAD零件装配图)(任务书,论文说明书13700字,CAD图纸6张)
跑步机跑步到位的基本功能是相对于地面运动在跑道上。对跑道的相对运动方向和运动方向跑,但速度必须一致,这使得移动到相对于原地跑步锻炼。为了实现跑步机的功能,驱动和跑步带速度控制,利用直流电动机通常实现的,通过该装置实现直流电机的速度可以改变半导体功率。

电动机的技术参数选择
初选转速  W=60º/s
         n=1/6转/秒
=10转/分
由于齿轮 i=3
减速器   i=30
所以n=10×3×30=900转/分
选择Y90L-6型笼型异步电动机


跑步机毕业设计(含CAD零件装配图)
跑步机毕业设计(含CAD零件装配图)


目录
前   言    3
跑步机的背景和目的    3
跑步机国内外发展及现状    5
第1章    跑步机结构设计    7
1.1、跑步机的作用    7
1.2、跑步机的构造设计    7
1.3、跑步机的功能原理设计    8
第2章    电机的选择    9
2.1、电机类型    9
2.2、电动机的技术参数选择    9
2.3、电动机的保护    9
第3章    传动带选择    11
3.1、设计及参数选择    11
3.2、带轮选择    13
第4章    外形结构设计    14
4.1、支架的设计    14
4.2、基架的设计    16
4.3、显示器的设计    16
第5章    滚轴承的设计    18
5.1、轴承的选择和计算    18
5.2、轴结构的设计    18
5.3强度计算    19
第6章    跑步板及跑步带的设计    20
6.1跑步板的设计    20
6.2跑步带的设计    20
6.3跑步带的调节方法    21
6.4跑步台润滑油的填加    22
第7章    折叠功能的设计    24
7.1折叠功能的设计背景    24
第8章    车轮的设计    26
8.1车轮系统的设计背景    26
第9章    跑步机的使用与维护    28
9.1如何使用跑步机    28
第10章    设计总结    29
第11章    参考文献    30
第12章    致谢    31
