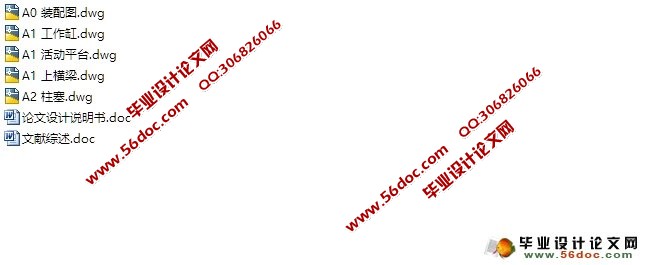

QLB-450X450框式平板硫化机设计(含CAD零件装配图)(文献综述,设计说明书9000字,CAD图纸5张)
摘要
平板硫化机主要是在橡胶成品还有胶带和胶板方面的工业加工应用的比较广泛，它在橡胶加工业有着举足轻重的作用，是橡胶加工业的首选加工设备应，它的全称是框式液压传动平板硫化机。
框架式平板硫化机的一些重要零部件包括：活塞，油缸，密封圈，垫台子，活动的平台，加热板，隔热板，上部框架梁、框板，等。橡胶硫化机主要用于带平板硫化，它在一定的单位面积上受到的热板压力比较大，它的设备安全性能较高，后期的设备维护较好。它的主要功能通过液压缸的运动来提供工业生产中所需要的压力和温度，其中温度主要是通过加热的介质产生。在硫化橡胶产业，支柱式平板硫化机是使用旧的模式，在过去我们平板硫化机主要柱结构，现在使用的是框箱型结构。
随着它的不断发展，机械化水平会不断提高，生产效率和劳动也会有很显著的改善，同时机械的占地面积也会减少，附件的装配会趋于完美，零部件的寿命会提高等。
我的设计的最初计划包括平板硫化机的一些先关参数，以及一些主要的性能参考值、还有包括它的一些主要的结构部件和附属的零件以及传动的整体体系。让他们能够形成一个整体而且高效的体系，最终完成整个平板硫化机的设计。
关键词： 平板硫化机； 工作缸； 液压缸； 活动平台； 上横梁
abstract
Vulcanizing machine model commonly used in rubber products, plastic, plastic sheets and other products, the basic processing equipment rubber industry, widely used in processing rubber industry. Type hydraulic curing machine curing press box the full name of the box.
Box curing machine main parts: pistons, cylinders, seals, cushion covers, moving platforms, heating panels, insulation panels, beams and plate frame. Vulcanized rubber is mainly used for the treatment of flat tape, which has a hot plate pressure per unit area, less maintenance and reliable operation of the equipment and the like.The main function of vulcanizing press is to provide a pressure and temperature required for vulcanization pressure generated by a hydraulic cylinder by a hydraulic system, the temperature is provided by a heating medium. In the vulcanizing machine rubber industry, pillar flat belt vulcanizing press is to use the older kind of model, used in the past with our flat vulcanizing machine are mostly column structure, but the use of frame structure.
Its development trend is to increase the mechanized automatic levels, improve working conditions, improve production efficiency and reduce machine footprint, improve and extend the life of attachment and so on.
My main tank design is the primary vulcanizing machine performance parameters, the main components, transmission and auxiliary equipment. So that their organic combine to form a complete frame vulcanize.
Keywords: vulcanizing machine； working cylinder； piston；
moving platform； on the beam
基本性能参数：
公称合模力：0.6MN
热板规格：450 450
热板间距：125cm
电加热板最高温度：200℃
最大热压力：23Mpa
工作液压力：16Mpa
柱塞行程：250mm
外型尺寸：820 520 1600mm
目 录
第一章概述 1
1.1平板硫化机的最新进展 1
1.1.1用平板硫化机模压和硫化 1
1.1.2平板硫化机用模具设计的重要性 2
1.1.3平板硫化机在硫化成型中的不良现象及其预防措施 2
1.2平板硫化机的用途，类型及工作原理 2
1.2.1 用途和类型 2
1.2.2基本结构 3
1.2.3工作原理 3
1.3规格与技术特征 4
第二章基本性能参数 5
2.1基本性能参数 5
第三章主要零部件的设计及校核 6
3.1 柱塞 6
3.1.1 结构与材料 6
3.1.2 结构尺寸及强度计算 6
3.2 液压缸 8
3.2.1 结构形式 8
3.2.2材料 8
3.2.3 结构尺寸 8
3.3 密封装置 12
3.3.1 密封装置的要求 12
3.3.2 密封件 12
3.4 热板 13
3.4.1 材料 13
3.4.2 选择电热元件 13
3.4.3 安装方法 14

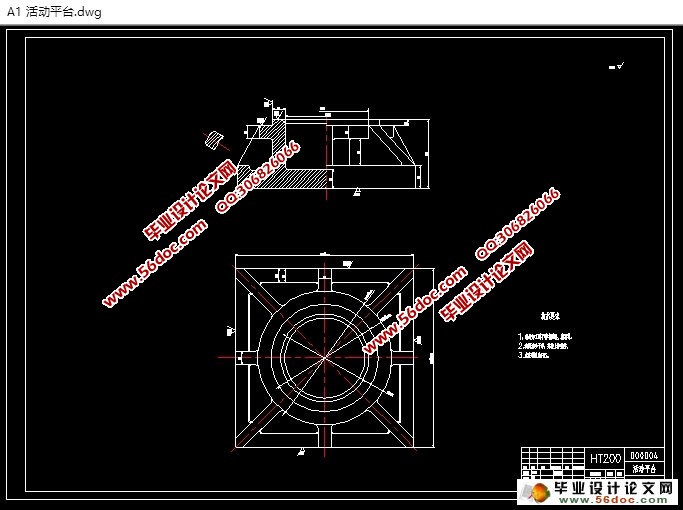

3.5 活动平台 14
3.5.1 结构 15
3.5.2 材料 15
3.5.3平台负载荷及弯曲受力情况 15
3.5.4强度校核 16
3.6 上横梁 19
3.6.1 材料 19
3.6.2 受力分析 19
3.6.3 弯矩及弯曲应力 21
3.6.4 上横梁最大挠度（在中部） 23
3.7 垫台 24
3.7.1 结构及尺寸 24
3.7.2 材料 24
3.8 主机结构综述 25
参考文献 26
结论 28
致谢 29
|
