菌棒废料粉粉碎机的设计(含CAD图,PROE三维图)

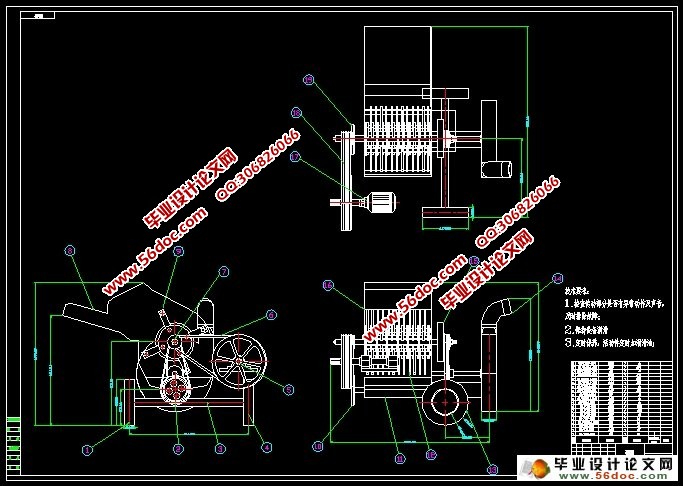

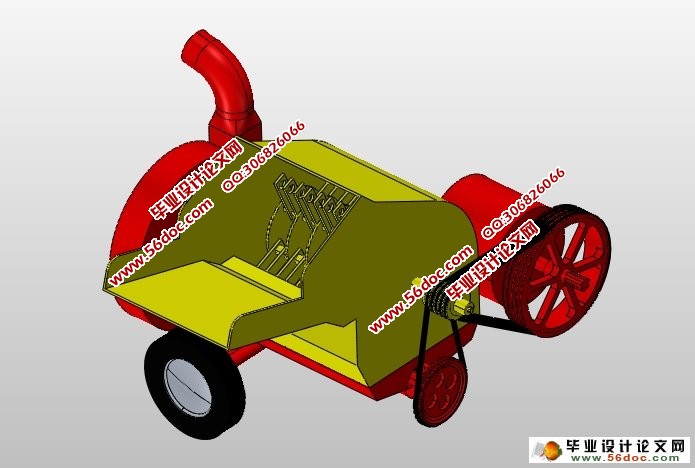

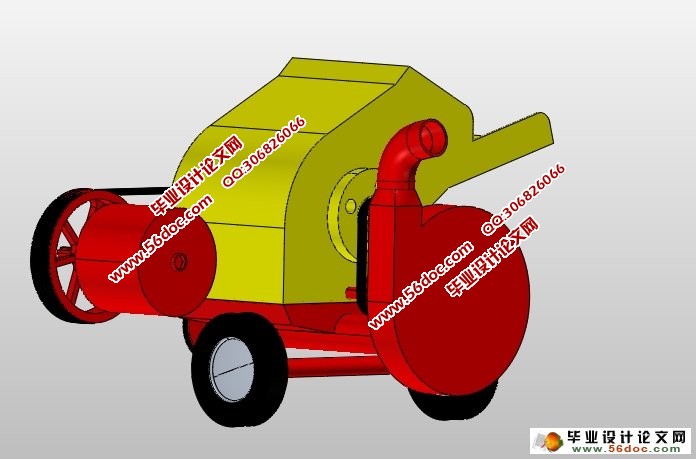

菌棒废料粉粉碎机的设计(含CAD图,PROE三维图)(任务书,论文说明书10000字,CAD图纸6张,PROE三维图)
设计的基本要求
该粉碎机主要是用于对菌棒的加工，对其具有以下要求:
①       对加工菌棒的适应性广，能加工各种类型的菌棒，对含水量较大、纤维较长的粗菌棒也应具有较好的适应性。
②  粉碎程度应能够根据要求进行调整，粉碎粒度应尽量均匀。
③  配套动力合理、度电产量高、提高生产率、降低能耗。
④  结构简单、操作方便、不需要较大的技术要求。
⑤  工作部件耐磨性好，减少更换次数，以降低生产成本，提高经济效益。
⑥  噪音低、粉尘少、以减少环境污染。
⑦  机型结构简单、尺寸紧凑、体积小、占地少、成本低、以适合广大工业的生产

工作原理
该机包括进料部分、切碎部分、粉碎部分、排料部分、传动部分和机体六部分。该机结合现有生产设备，国内外先进技术，根据设计指导思想，确定本机结构采用无筛的形式，其结构和工作原理较其他通用型粉碎机都大不相同，具有很大的创新性。
电机高速（1000r/min以上）转动，由电机轴通过变速器后，输出给皮带轮，通过皮带带动使粉碎机的主轴高速旋转，从而使连接在主轴上的破碎轮高速旋转。从进料口进来的物料（菌棒）在往下自由落体的途中，通过破碎轮粉碎菌棒，而后落入收集处，同时做抽风机构，以不致于粉碎过程中造成进料口污染。
