抓斗式桥式起重机的设计(含CAD图)

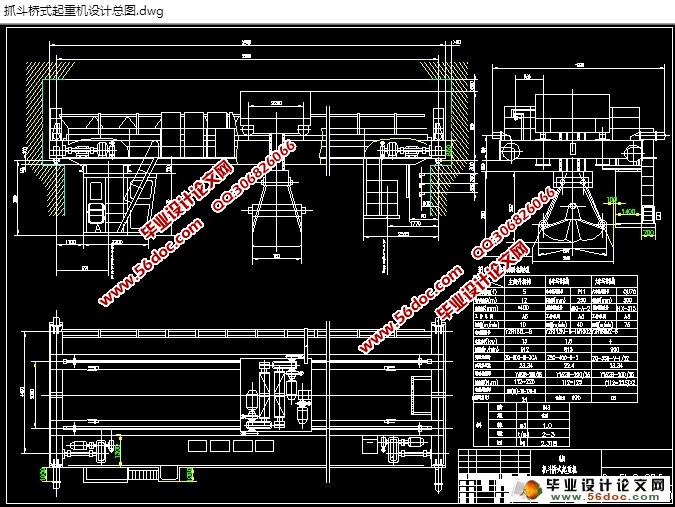

抓斗式桥式起重机的设计(含CAD图)(设计说明书13000字,CAD图纸2张)
本文主要介绍了抓斗式桥式起重机的整体设计过程和设计理论,描述了起重机在国内外的一些发展状况。其中主要设计了桥式起重机的运行机构和起升机构等，主要包括抓斗式桥式起重机小车运行机构的整体设计及传动机构的布置小车运行机构的计算大车运行机构的整体设计和桥架结构的设计计算等。还有轴承的选择联轴器的选择电动机的选择减速起的选择和校对。

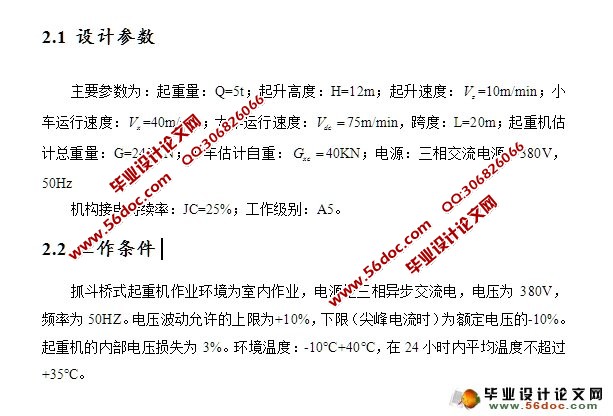

设计参数
主要参数为：起重量：Q=5t；起升高度：H=12m；起升速度： =10m/min；小车运行速度： =40m/min；大车运行速度： 75m/min，跨度：L=20m；起重机估计总重量：G=240KN；小车估计自重： 40KN；电源：三相交流电源，380V，50Hz
机构接电持续率：JC=25%；工作级别：A5。
工作条件
抓斗桥式起重机作业环境为室内作业，电源是三相异步交流电，电压为380V，频率为50HZ。电压波动允许的上限为+10%，下限（尖峰电流时）为额定电压的-10%。起重机的内部电压损失为3%。环境温度：-10℃+40℃，在24小时内平均温度不超过+35℃。



目  录
第一章 前言      1
第二章 抓斗桥式起重机设计任务书      5
2.1 设计参数      5
2.2 工作条件      5
2.3 设计原则      5
第三章 小车起升机构和运行机构的设计计算      6
3.1 起升机构计算      6
  3.1.1 确定机构传动方案      6
  3.1.2 确定吊钩和滑轮组      7
  3.1.3 钢丝绳的计算      7
  3.1.4 确定滑轮主要尺寸      7
  3.1.5 确定卷筒尺寸并验算其强度      8
  3.1.6 选择电动机     10
  3.1.7 验算电动机发热条件     10
  3.1.8 选择减速器     10
  3.1.9 验算起升速度和实际所需功率     11
  3.1.10 校核减速器输出轴强度     11
  3.1.11 选择制动器     12
  3.1.12 选择联轴器     12
  3.1.13 验算启动时间     13
  3.1.14 验算制动时间     13
  3.1.15 高速浮动轴的计算     14
3.2 小车运行机构计算     15
  3.2.1 确定传动方案     15
  3.2.2 选择车轮与轨道并验算其强度     16
  3.2.3运行阻力计算     17
  3.2.4选择电动机     17
  3.2.5 验算电动机发热条件     18
  3.2.6 选择减速器     18
  3.2.7 验算运行速度和实际所需功率     19
  3.2.8验算起动时间     19
  3.2.9按起动工况校核减速器功率     20
  3.2.10验算起动不打滑条件     20
  3.2.11选择制动器     21
  3.2.12 选择高速轴联轴器及制动轮     21
  3.2.13 选择低速轴联轴器     22
  3.2.14 验算低速浮动轴强度     22
第四章 大车运行机构计算     24
4.1 确定传动方案     24
4.2 选择轨道     24
4.3 运行阻力计算     26
4.4验算电动机发热条件     28
4.5 选择减速器     28
4.6 验算运行速度和实际所需功率     29
4.7验算启动时间     29
4.8 启动工况下校核减速器功率     30
4.9 验算起动不打滑条件     31
4.10 选择制动器     32
4.11选择联轴器     33
4.12 低速浮动轴多点验算     35
第五章 结论     37
参考文献     38
致谢     39
