园艺杂枝粉碎机的设计(农业机械)(含CAD图,SolidWorks三维)

来源:wenku163.com  资料编号:WK16311386 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16311386
资料介绍

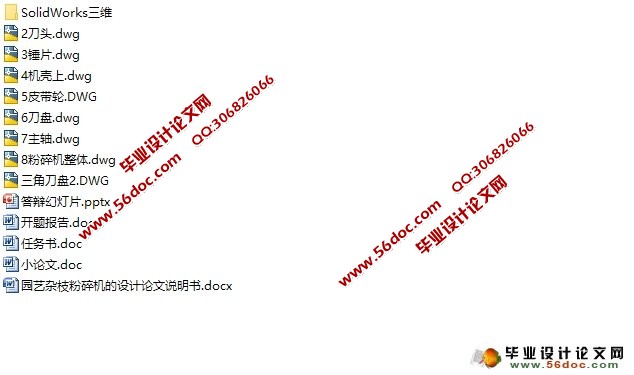

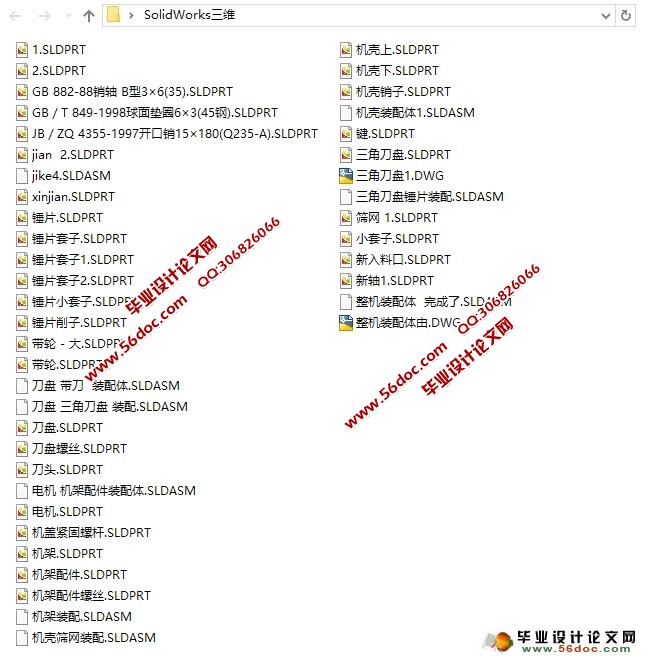

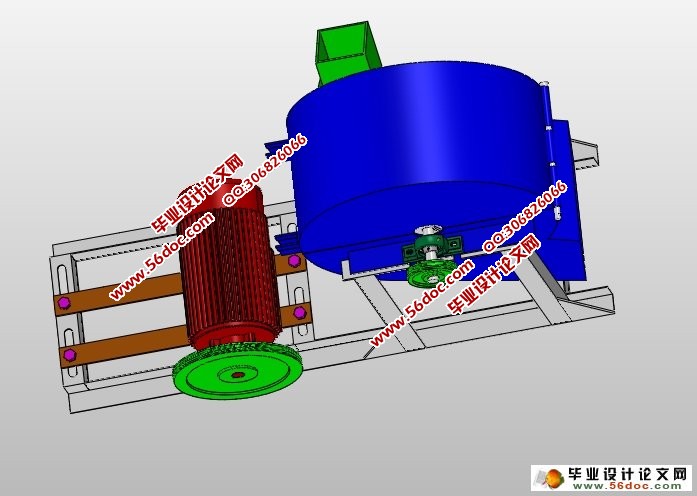

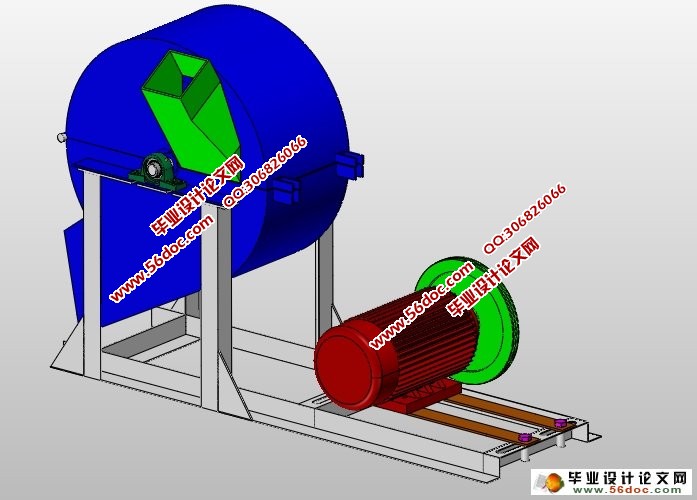

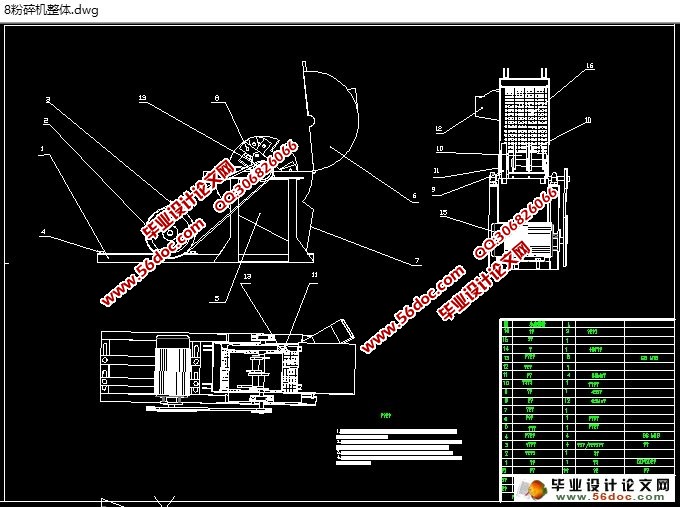

园艺杂枝粉碎机的设计(农业机械)(含CAD图,SolidWorks三维)(任务书,开题报告,论文说明书8800字,CAD图纸8张,SolidWorks三维图,答辩PPT)
本次设计通过介绍园艺杂枝粉碎机的粉碎原理,列举说明园艺杂枝粉碎机的构造、工作原理、特点以及存在的优缺点,同时借鉴现有树枝粉碎机的优点,通过对原始数据的分析、方案的论证比较与选择,完成了园艺杂枝粉碎机的总体设计。设计出一种能耗较低、价格便宜、效率较高、整体轻巧的小型园艺杂枝粉碎机,并且介绍了其使用的方法。为各个具有园林的场所提供一种实用的产品。

关键词: 粉碎机; 园艺杂枝;树枝粉碎机

园艺杂枝粉碎机的工作原理
粉碎机按工作原理可分为盘式切碎加锤片粉碎和鼓式切碎加锤片粉碎,或直接由粉碎锤粉碎的 3种结构形式。其中,盘式切碎加锤片粉碎形式因其具有结构简单、操作维修简便、粉碎效果好、生产效率高等优点而得到广泛的使用。

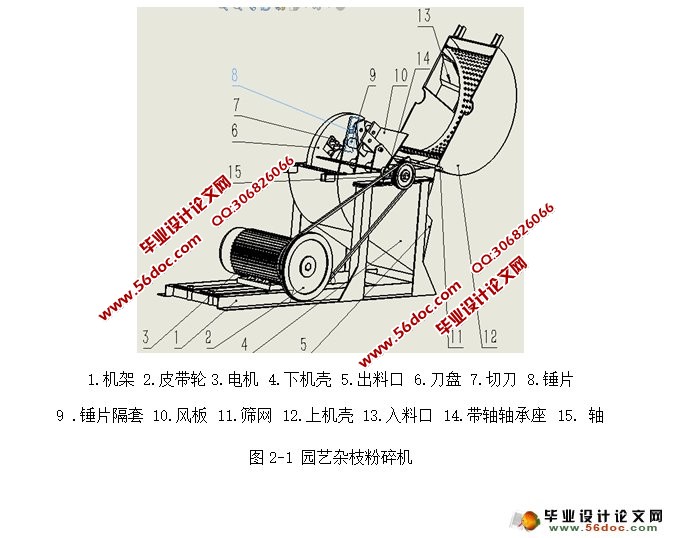

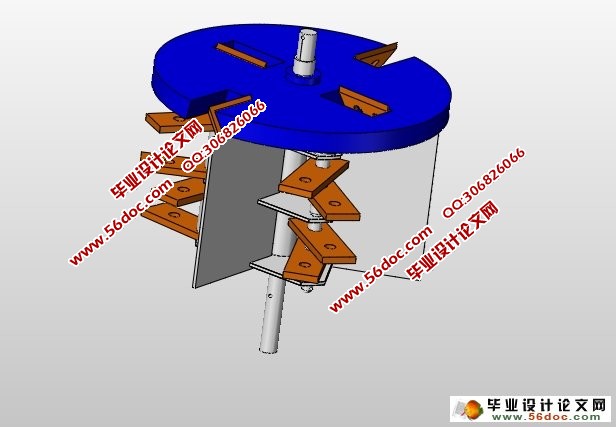

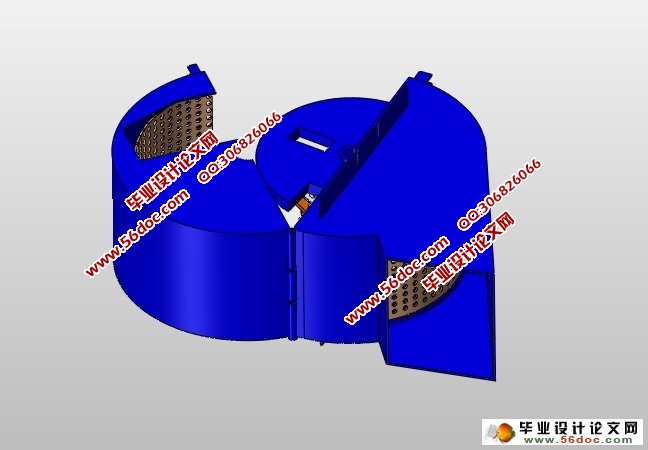

粉碎机的工作原理主要过程;当接通电源电机开始运转,通过皮带带动粉碎机主轴高速运转,连接在主轴上的刀盘和锤片架也随之高速运转,此时将需要加工的枝条从进料斗加入,当枝条触到高速旋转的刀盘时,刀盘上的切刀对枝条进行有支承的切割,切断的碎枝落入粉碎室,高速旋转的锤片刀盘上的锤片不断对碎枝进行撞击、冲碎,被撞击后碎枝相互间也产生碰撞、摩擦,机具运转中,这些力的作用使物料逐渐粉碎后从筛孔流出,经过切片、粉碎后能够通过筛网的小木片在高速旋转的风板所产生的气流作用下抛出箱体,不能通过筛网的则继续粉碎,直到能够通过筛网后被抛出箱体。通过更换不同大小网目的筛网,可以得到不同尺寸的木片。枝条的切断长度可通过刀盘上刀片的伸缩量进行调节,进料是通过树枝的自身重力与切刀切削树枝产生的进给力来实现。


园艺杂枝粉碎机的设计(农业机械)(含CAD图,SolidWorks三维)
园艺杂枝粉碎机的设计(农业机械)(含CAD图,SolidWorks三维)
园艺杂枝粉碎机的设计(农业机械)(含CAD图,SolidWorks三维)
园艺杂枝粉碎机的设计(农业机械)(含CAD图,SolidWorks三维)
园艺杂枝粉碎机的设计(农业机械)(含CAD图,SolidWorks三维)
园艺杂枝粉碎机的设计(农业机械)(含CAD图,SolidWorks三维)
园艺杂枝粉碎机的设计(农业机械)(含CAD图,SolidWorks三维)
园艺杂枝粉碎机的设计(农业机械)(含CAD图,SolidWorks三维)


目 录
1.绪论    1
1.1园艺杂枝粉碎机的研究背景    1
1.2课题研究的意义    1
1.3园艺杂枝粉碎机的发展方向    2
1.4 园艺杂枝粉碎机在国内外的概况    2
2.园艺杂枝粉碎机的工作原理与主要结构    3
2.1园艺杂枝粉碎机的工作原理    3
2.2园艺杂枝粉碎机的主要结构    4
3.园艺杂枝粉碎机的整机设计    6
3.1 机架的设计    6
3.2 机壳的设计    6
3.3切刀与刀盘的设计    7
3.4锤片的选材与设计    8
3.5  风板的设计    10
3.6 筛网的设计    10
3.7 主要技术参数    10
3.8 主轴材料的选择与设计    11
3.9传动方式的选择与计算    12
总 结    13
致 谢    14
参考文献    15
