液压挖掘机反铲装置设计(CAD,proe三维,仿真视频)

来源:wenku163.com  资料编号:WK16311564  文件类型:  资料等级: %D7%CA%C1%CF%B1%E0%BA%C5%A3%BAWK16311564
以下是大纲介绍,如需完整的请购买下载。
提示:本资料已审核通过,内容严格保密,格式标准,质量保证。
1.无需注册,购买下载即可获取完整资料。
2.购买后本站提供下载链接或联系客服。

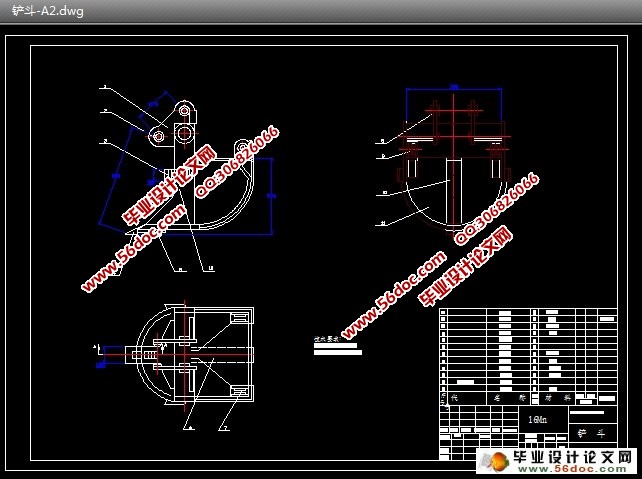

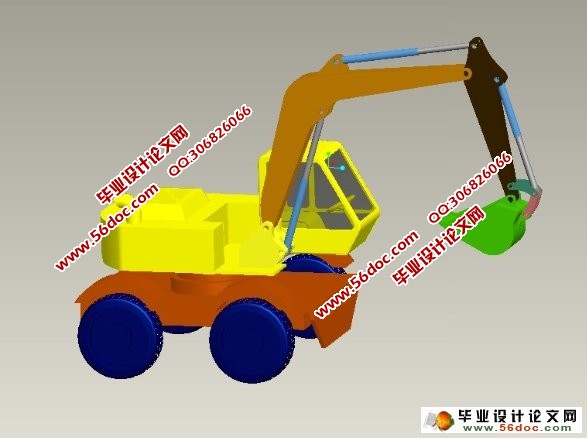

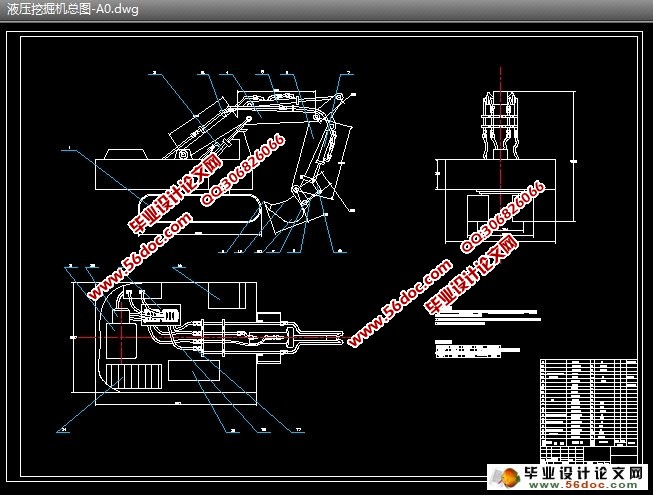

液压挖掘机反铲装置设计(CAD,proe三维,仿真视频)(任务书,开题报告,外文翻译,论文说明书12500字,CAD图纸6张,proe三维图,仿真视频)
摘  要
本次设计的题目是液压挖掘机反铲装置机构。与其它类型的挖掘机相比,这种类型的挖掘机因有良好通过性能应用最广,对松软地面或沼泽地带还可采用加宽、加长以及浮式履带来降低接地比压。
液压挖掘机反铲装置的主要特点为:反铲是中小型液压挖掘机的主要工作装置。液压挖掘机的反铲装置由动臂,斗杆铲斗,以及动臂油缸,斗杆油缸,铲斗油缸和连杆机构组成。其构造特点是各部件之间的连接全部采用铰接,通过油缸的伸缩来实现挖掘工作中的各种动作。动臂的小铰点与回转平台铰接,并以动臂油缸来支撑和改变动臂的倾角,通过动臂油缸的伸缩可使动臂绕小铰点转动而升降。斗杆铰接于动臂的上端,斗杆与动臂的相对位置由斗杆油缸来控制,当斗杆油缸伸缩时,斗杆便可绕动臂上焦铰点转动。本次设计的主要参数是斗容量0.2m3,它属于中小型液压挖掘机,主要设计挖掘机的工作装置。
在设计中,采用了轮胎式行走装置,来满足要求。上部转台是全回转式,因此它可在一个更大的范围内工作。又因采用液压传动控制而使整机性能得以改善。与机械式挖掘机相比,其挖掘力提高到2~3倍,整机质量约为5吨,挖掘力约为30kN,最大卸载高度约为2.65m,最大挖掘深度4.2m,最大挖掘半径约为5.728m,从中可以看出整机作业能力有了很大的改进,不仅挖掘力大,且机器重量轻,传动平稳,作业效率高,结构紧凑。另外,还对挖掘机的工作装置提出基于结构推理的机构方案创新设计方法。 dedecms.com
关键词:液压挖掘机 ;反铲机构;设计

ABSTRACT
This designed topic is the marching hydraulic excavator excavational organization. Compared with other types excavators, this kind of type excavator used very  universal that because has good through theperformance, also may use to lengthens widens as well as the floating type caterpillar band to reduce pressure for the soft ground or the bogregion.
The hydraulic excavator main characteristic is: The small and medium-sized hydraulic excavator shovel is the main work device. Hydraulic excavator shovel device by the arm, dou stem bucket, and arm oil cylinder, dou rod oil cylinders, the bucket of cylinder and linkage mechanism. Its structure feature is between components All adopt the connection by oil cylinder hinged adjustable to realize the various movements excavation. Moving arm little hinge point and rotary platform, and with hinged arm oil cylinder to support and change the dip Angle, through arm arm Oil cylinder telescopic can make moving arm around small hinge point lifting rotation. Dou lever arm hinged on the upper arm, dou rod and the relative By dou pole position to control oil cylinder, when dou rod oil cylinder telescopic, dou lever arm can be around the upper energizer hinge point rotation. This designed main parameter is scoop capacity 0.2m3, it is long to the middle and small scale hydraulic excavator, mainly design the excavator,s the work installment and the hydraulic transmissionprinciple.

织梦内容管理系统


In the design, used marching walked the installment to satisfied request. Upside the turnplate is the entire rotation , thereof it may work in a greater scope. And further because uses the hydraulicsteering to enable the entire machine performance to improve. Compared with the mechanical type excavator, its excavation strength enhance to 2 ~ 3 times, the entire machine weight approximately is 5 tons,the excavation strength approximately is 30kN, the biggest unloading high approximately is 2.65m, biggest digging depth is 4.2m, the biggest excavation radius approximately is 5.728m, thus can see the entire machine work ability to have the very big improvement, not only excavation strength big, but also machine weight light, transmission steadyly, work efficiency is high, the structure is compact. Moreover, but also proposes to the excavator work installment based on the structureinference organization plan innovation design method.
Key word:Hydraulic pressure excavator ;Excavation organization ;Hydraulic system ;Innovation design 内容来自dedecms

反铲装置的工作原理

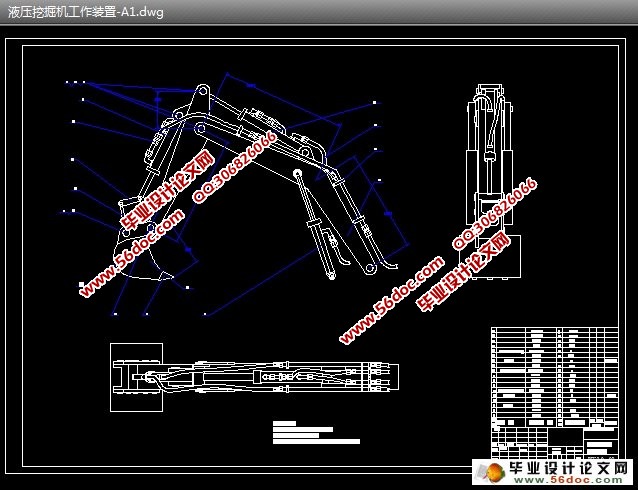

反铲工作装置是液压挖掘机的一种主要工作装置,如图1-1所示。
液压反铲工作装置一般由动臂1、动臂液压缸2、斗杆液压缸3、斗杆4、铲斗液压缸5、铲斗6、连杆7和摇杆8等组成。其构造特点是各构件之间全部采用铰接连接,并通过改变各液压缸行程来实现挖掘过程中的各种动作。动臂1的下铰点与回转平台铰接,并以动臂液压缸2来支承动臂,通过改变动臂液压缸的行程即可改变动臂倾角,实现动臂的升降。斗杆4铰接于动臂的上端,可绕铰点转动,斗杆与动臂的相对转角由铲斗液压缸5控制,当斗杆液压缸伸缩时,斗杆即可绕动臂上铰点转动。铲斗6则铰接于斗杆4的末端,通过铲斗液压缸5的伸缩来使铲斗绕铰点转动。为了增大铲斗的转角,铲斗液压缸一般通过连杆机构(即连杆7和摇杆8)与铲斗连接。液压挖掘机反铲工作装置主要用于挖掘停机面以下的土壤,如挖掘沟壕、基坑等,其挖掘轨迹取决于各液压缸的运动及其组合。反铲液压挖掘机的工作过程为,先下放动臂至挖掘位置,然后转动斗杆及铲斗,当挖掘至装满铲斗时,提升动臂使铲斗离开土壤,边提升边回转至卸载位置,转斗卸出土壤,然后再回转至工作装置开始下一次作业循环。动臂液压缸主要用于调整工作装置的挖掘位置,一般不单独直接挖掘土壤;斗杆挖掘可获得较大的挖掘行程,但挖掘力小一些。转斗挖掘的行程较短,为使铲斗在转斗挖掘结束时装满铲斗,需要较大的挖掘力以保证能挖掘较大厚度的土壤,因此挖掘机的最大挖掘力一般由转斗液压缸实现的。由于挖掘力大且挖掘行程短,因此转斗挖掘可用于清除障碍或提高生产率。例如,挖掘基坑时由于挖掘深度较大,并要求有较陡而平整的基坑壁,则采用动臂和斗杆同时工作;当挖掘基坑底时,挖掘行程将结束,为加速装满铲斗,或挖掘过程中调整切削角时,则需要铲斗液压缸和斗杆液压缸同时工作。 dedecms.com


内容来自dedecms

液压挖掘机反铲装置设计(CAD,proe三维,仿真视频)
液压挖掘机反铲装置设计(CAD,proe三维,仿真视频)
液压挖掘机反铲装置设计(CAD,proe三维,仿真视频)
液压挖掘机反铲装置设计(CAD,proe三维,仿真视频)
液压挖掘机反铲装置设计(CAD,proe三维,仿真视频)

织梦内容管理系统


液压挖掘机反铲装置设计(CAD,proe三维,仿真视频)
液压挖掘机反铲装置设计(CAD,proe三维,仿真视频)
液压挖掘机反铲装置设计(CAD,proe三维,仿真视频)
液压挖掘机反铲装置设计(CAD,proe三维,仿真视频) 液压挖掘机反铲装置设计(CAD,proe三维,仿真视频)

织梦内容管理系统

目    录
1 绪论    1
1.1液压挖掘机的工作特点和基本类型    1
1.1.1液压挖掘机的主要优点    1
1.1.2液压挖掘机的基本类型及主要特点    2
1.2反铲装置的工作原理    2
2 总体设计方案    4
2.1工作装置设计方案原则    4
2.2液压系统设计方案原则(总体)    4
2.2.1对液压系统作业动作要求    4
2.2.2对液压系统基本的要求    5
3挖掘机工作装置设计.............................6
3.1确定动臂的结构形式………………………………………………………………………..6
3.2动臂、铲斗机构参数的选择…………………………………………………………...6 copyright dedecms
     3.2.1反铲装置总体方案的选择………………………………………………………….6

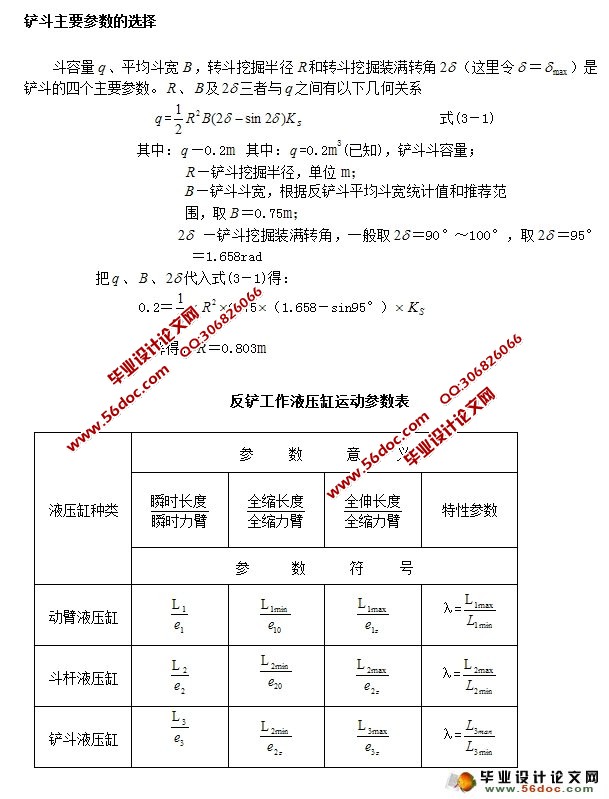

3.2.2铲斗参数的选择    7
3.2.3 动臂机构参数的选择    8

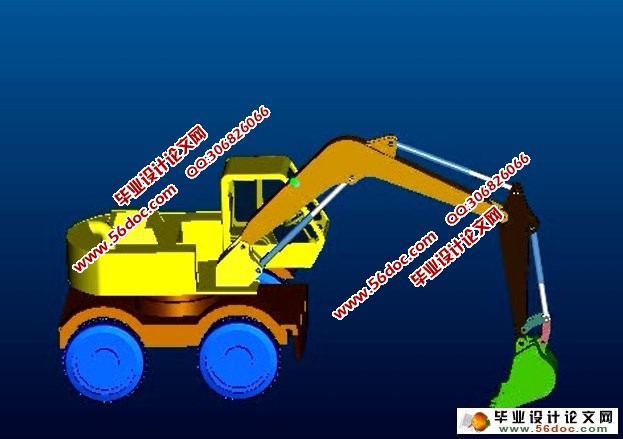

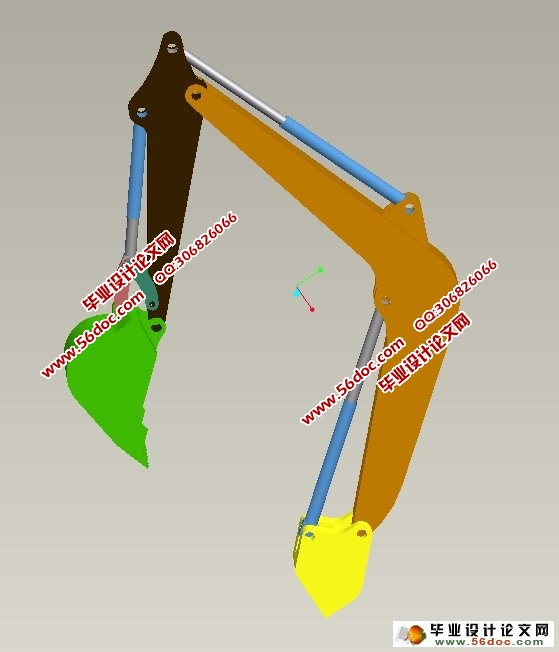

4 液压挖掘机工作装置运动仿真    13

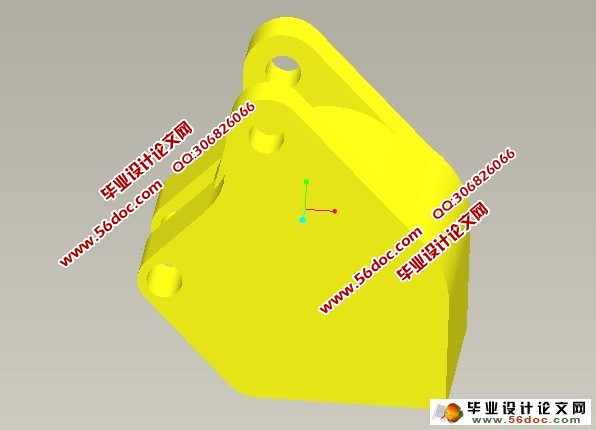

4.1模型建立………………………………………………………………………………..13
4.2构件运动配装……………………………………………………………………..……15
       4.3构件运动仿真………………………………………………………………………17 dedecms.com
结论
致谢 本文来自织梦
