汽车式起重机液压系统的设计

汽车式起重机液压系统的设计(论文设计说明书18000字,CAD图纸13张)

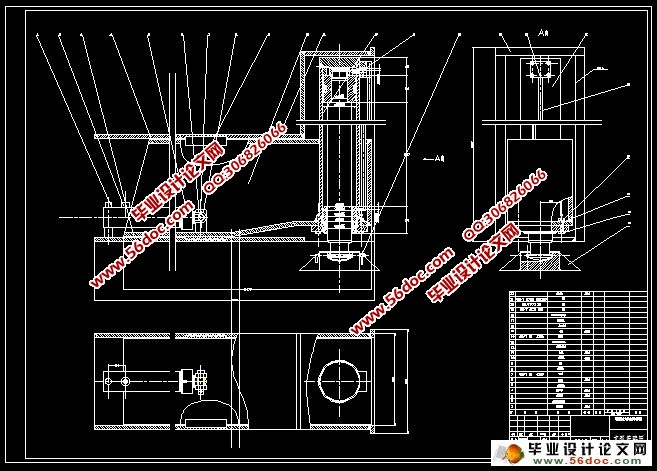

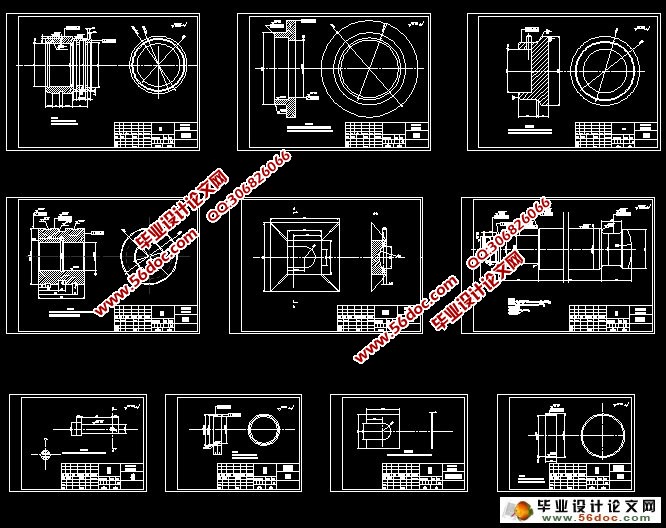

    摘  要：本文对QY20B型汽车起重机五个主要运动机构的动作进行了分析，再根据五个动作设计出五部分液压系统油路，完成了整机的系统液压原理图。根据机械性能参数和液压性能参数进行了液压元件的选择计算，并完成了汽车起重机支腿力学分析和支腿垂直伸缩油缸的结构设计，最后对液压系统进行性能验算。
    关键词：汽车起重机；液压系统；支腿液压缸；三联齿轮泵

The Design for Hydraulic Pressure System of QY20B Crane Truck
    Abstract: This paper QY20B type truck crane five main sports agency action is analyzed .
According to five action designed to five parts hydraulic system lines ,Completed the machine system hydraulic principle diagram. According to the mechanical performance parameters and hydraulic performance parameters for the hydraulic components choice calculation ,And comp-
leted the truck crane branch leg mechanics analysis and a leg vertical telescopic oil cylinder str-
ucture designing. Final performance of hydraulic system checked.
    Keyword:Truck crane；Hydraulic system；A leg hydraulic cylinder；Sanilan gearp pump

研究思路及方案
本课题主要针对汽车起重机的功能、组成和工作特点，结合国内外汽车起重机的运用现状和发展趋势，设计一款能够适应国内外工程建设的中型汽车起重机（QY20B）液压系统。在设计本机液压系统时，在明确设计任务和设计要求，不要偏离题目；仔细研究设计方案，理清设计思路，使设计过程清晰化，这两点的基础上。进行以下研究工作：
    对各工作机构液压回路进行设计，对个回路的组成原理和性能进行分析。
根据本机液压系统工作参数和各机构主要参数对液压系统进行设计计算，根据液压系统要求，对主要液压元件进行选择。
液压元件选好以后需要对特定回路进行性能计算，其中包括系统特定回路功率计算，特定回路性能验算以及对整个系统的发热进行验算。

QY20B型汽车起重机性能参数要求
最大起重量20吨；
最大起重力矩600 k N•m
最高提升速度 =10 ；
基本臂长 10.5m  最长主臂长 32.55m
最大起升高度  基本臂：11.2m 伸缩臂：32.8m
发动机型号SC8DK230Q3  发动机额定功率 170/2200Kw/(r/min)
发动机额定扭矩 830/1400N.m/(r/min)
发动机额定转速 2200r/min
  QY20B型汽车起重机主要机构分析
一般汽车起重机主要液压机构有：支腿机构、回转机构、伸缩机构、变幅机构、起升机构所组成。
