螺旋式连续榨汁机的设计(含CAD零件图,装配图)

来源:wenku163.com  资料编号:WK16311599 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16311599
资料介绍

螺旋式连续榨汁机的设计(含CAD零件图,装配图)(论文设计说明书8400字,CAD图纸6张)
摘 要:螺旋式连续榨汁机是采用压缩体积的方式使果料的固体与液体成分分离,榨取汁液。本文的螺旋连续榨汁机介绍了以压缩体积为基础的榨汁机的设计要点、工作原理和设备组成。设计通过研究榨汁机的变径、断续、变螺距螺杆,使果料得到充分压榨,从而达到提高出汁率的目的。也更能提高工厂生产率,降低成本,提高效益。

关键词:螺旋连续榨汁机;分离;压榨;出汁率;

The Design Of The Spiral Continuous Juicer
Abstract: The spiral continuous juicer isolates the solid and liquid components from the fruit, and then squeezes the juice by the method of compressing volume. This paper mainly introduces the design features, works and equipment of the Juicer, which is based on compressing volume. By researching the Variable diameter, intermittent, variable pitch screw of the juicer, the design can help the fruit to be fully squeezed, and then the goal that improving the juice yield will be achieved. It also helps to improve plant productivity, reduce costs and improve efficiency.
Key words: spiral continuous Juicer;separate;press;juice yield

整体布局设计
螺旋压榨机主要有:压榨装置,传动装置,进料装置,电机,出料装置,机座组成。本设计在布局上采用折叠式,即螺杆、减速器在一个水平面上,将电机置于另一个水平面上(见图1)。这样布置,一是较大幅度减少了整机长度,提高了设备刚度,节省了原材料,降低了成本;二是电机与减速器之间采用三角带传动,起到了缓冲作用,可避免故障的发生;三是由于电机位置较低、以及在电机与减速器之间原料带入异物造成螺杆堵转、引起瞬间负荷过大时,烧坏电机或损坏减速器等,故采用三角带传动,极大地降低了机械振动与噪声

工作原理

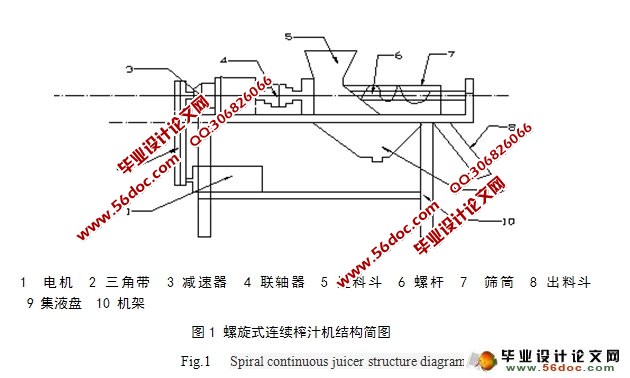

该机构由机架、螺杆、筛筒、减速器、电机等组成。其工作原理为电机1通过三角带2带动减速器3转动,减速器3通过联轴器4带动螺杆6转动,物料由进料斗5喂入,在螺杆6的作用下,受到挤压,物料中的水分通过筛筒7流出,经集液盘9排出机外,物料在强大的挤压作用下,汁液越来越少,最后经出料斗8排出。


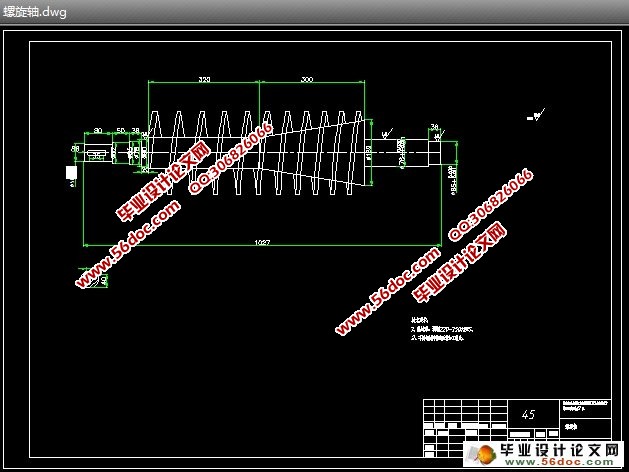

螺旋式连续榨汁机的设计(含CAD零件图,装配图)

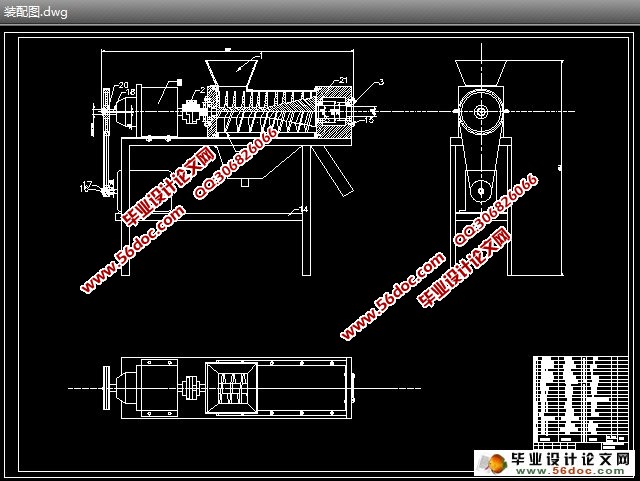

螺旋式连续榨汁机的设计(含CAD零件图,装配图)
螺旋式连续榨汁机的设计(含CAD零件图,装配图)
螺旋式连续榨汁机的设计(含CAD零件图,装配图)
