小型挖掘机液压系统设计(含CAD零件图,装配图)

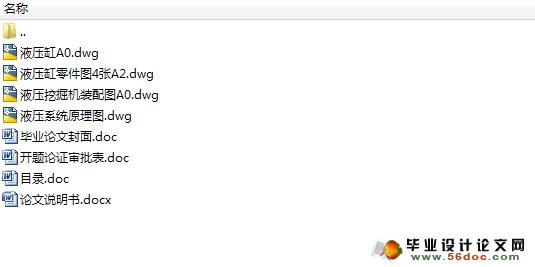

小型挖掘机液压系统设计(含CAD零件图,装配图)(开题报告,论文设计说明书16000字,CAD图纸7张)

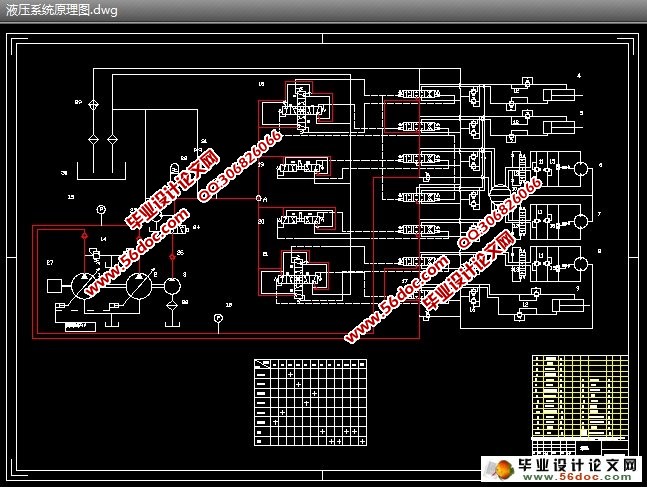

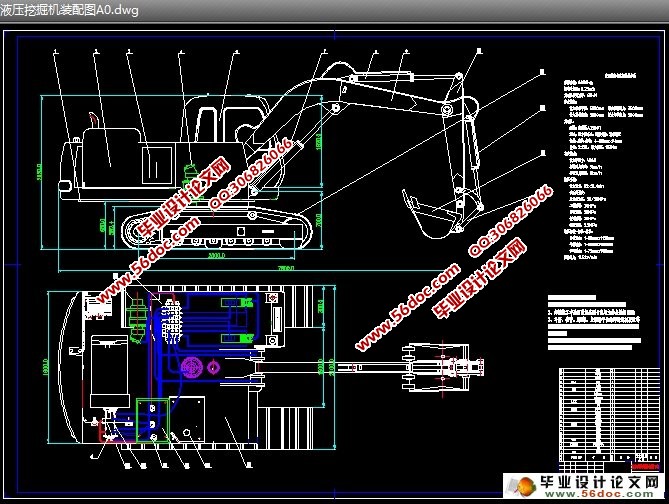

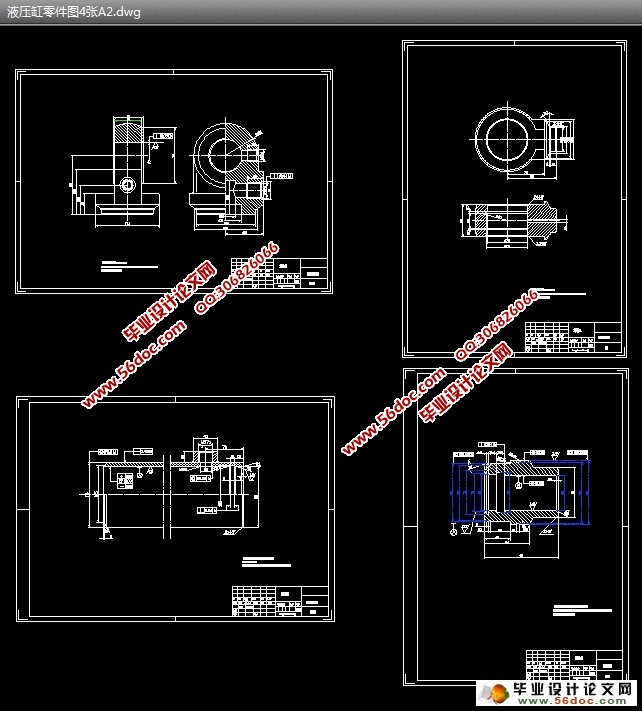

摘 要：本文主要对小型挖掘机液压系统的设计进行了阐述。在论文当中，主要介绍了动臂、斗杆、铲斗的液压运动相关液压原理介绍，包括液压缸和液压阀的设计。其主要是小型挖掘机动作时液压系统的油路分析和各个液压阀的控制原理进行了设计，并通过进一步计算确定了需要的液压元件完成选型。运用CAD软件绘制了液压系统原理图，油缸零件图和小型挖掘机的总体装配图。最后通过验算证明了本设计的可行性。
关键词：挖掘机；动臂；斗杆；铲斗；液压系统；液压缸；液压阀

Small Excavators Hydraulic System
Abstract：This paper mainly on small sized excavator hydraulic system design is discussed in this paper.In the thesis, mainly introduced the boom, dipper, bucket hydraulic motion related hydraulic principle is introduced, including the hydraulic cylinder and the hydraulic valve design.It is mainly small excavator hydraulic system oil movement analysis and various hydraulic valve control principles for the design, calculation and further identified the need for complete selection of hydraulic components.Using CAD software to draw a diagram of hydraulic system, hydraulic cylinder part drawing and assembly drawing of small excavator overall.The results show the feasibility of this design.
Key words：Excavator；boom；arm；bucket；hydraulic；Hydraulic cylinder；hydraulic valve


目    录
摘  要…………………………………………………………………………………1
关键词…………………………………………………………………………………1
1  前言 ……………………………………………………………………………2
    1.1  中国挖掘机市场现状  …………………………………………………2
    1.2  小挖掘机的特点 ………………………………………………………3
    1.3  挖掘机的类型  …………………………………………………………3
    1.4  液压挖掘机基本结构和其选择…………………………………………4
2  液压挖掘机总体设计方案 ……………………………………………………5
    2.1  设计方案确定  …………………………………………………………5
        2.1.1  挖掘机型式的确定  ……………………………………………5
        2.1.2  单斗挖掘机的特点  ……………………………………………5
        2.1.3  所选机型的适用范围  …………………………………………6
    2.2  液压挖掘机的主要参数和选择…………………………………………6
        2.2.1  总体设计内容  …………………………………………………6
        2.2.2  小型挖掘机的主要参数  ………………………………………7
        2.2.3  选择确定液压挖掘机主要参数的基本依据  …………………7
    2.3  基本数据计算  …………………………………………………………8
        2.3.1  标准斗容与整机质量关系  ……………………………………8
        2.3.2  挖掘力与整机质量的关系  ……………………………………9
        2.3.3  工作尺寸与整机质量关系 ……………………………………10
3  液压系统………………………………………………………………………12
    3.1  压挖掘机液压系统基本要求…………………………………………12
        3.1.1  液压挖掘机的作业动作要求…………………………………12
        3.1.2  液压挖掘机液压系统的基本类型与特点……………………13
    3.2  液压挖掘机液压系统的基本类型与特点   ………………………13
    3.3  系统的工作需要和工况分析…………………………………………14
    3.4  液压执行元件…………………………………………………………14
        3.3.1  液压泵设计与计算……………………………………………14
        3.3.2  液压缸设计与计算……………………………………………16
        3.3.3  回转液压马达设计与计算……………………………………33
        3.3.4  行走液压马达设计与计算……………………………………34
    3.6  液压系统最终方案的拟定……………………………………………36
4   结语……………………………………………………………………………………37
参考文献 ……………………………………………………………………………37
致谢 …………………………………………………………………………………38
