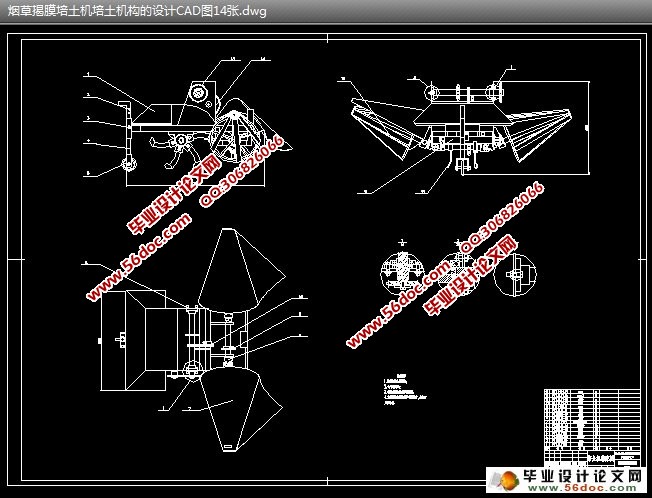

烟草揭膜培土机培土机构的设计(含CAD零件图和装配图)

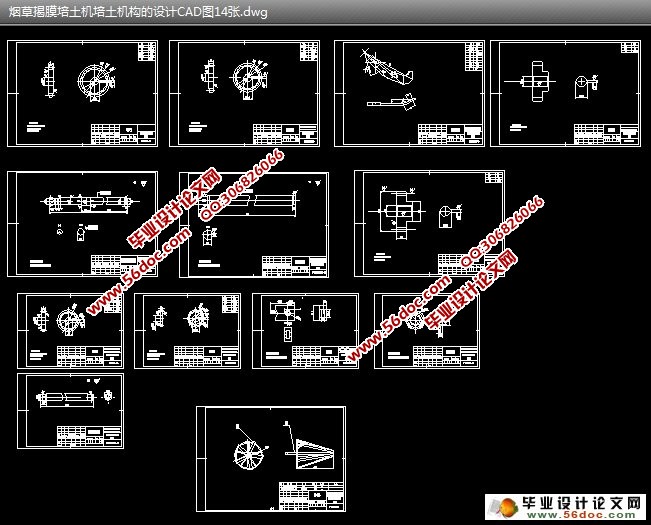

烟草揭膜培土机培土机构的设计(含CAD零件图和装配图)(选题审批表,任务书,开题报告,中期检查表,论文说明书12800字,CAD图14张)
摘  要：目前，我国南方山区烟田培土大多数仍采用传统的人畜力作业方式，作业质量差，培土高度受到制约，且工作效率低，生产成本高。推广应用培土机械化技术，对于降低农民劳动强度、促进农业增效、农民增收有着重要意义；对烟田沟底垄面进行培土除草是烟田耕作的重要组成部分，是保证烟草产量和质量的主要环节之一，目前所用的培土机均无垄面除草装置，工作过程中直接把沟底的土翻到垄面上，将杂草覆盖，治标不治本，杂草的生长与烟草竞争养分，不利于烟草的成长。本设计采用增加除草轮的方式，清除垄面杂草，同时在两边采用特殊梭形护叶装置，可实现培土时不需人工辅助遮挡烟叶，有效做到培土过程中对烟叶的保护。本设计针对上述机械，运用大学所学知识对该机的主要工作部件进行设计研究。
关键词：烟田培土机；培土；除草；旋耕刀

The Design of Hilling Mechanism of Tobacco Plastic Film Uncovering and Hilling Machine
Abstract: Tobacco field soil are still using the traditional manual mode of operation in hilly area of South China, It is very backward that ridging height is restricted,and the work efficiency is low, It have important significance to promote mechanization technology for reducing the labor intensity of farmers and Promoting agricultural efficiency. To earth up on tobacco field furrow is an important part of tobacco farming, At present, ditching bottom soil over the ridge directly when the machine works. It is not conducive to the growth of tobacco that the growth of weeds and tobacco competition for nutrients, This design uses the weeding wheel to clear the ridge weeds, and spindle supporting device can effectively protect the tobacco leaf. This design using the University of knowledge to research the main working components.
Keywords: Tobacco ridging machine; Hilling; Hoe; Rotary knife

3.2动力分析
动力一部分通过输出链轮传递到中间轴，再由中间轴将动力分别传递到除草轮和培土轮。除草轮安置在培土轮的前部，其上装有梭形护叶装置，因此工作时，梭形护叶装置将烟叶挡在除草轮工作范围之外，除草轮除去两边垄面杂草时能有效避免烟叶受到损害，接着旋耕刀对沟底进行培土，并把土抛至垄面，完成先除草后培土作业。
4整体方案的工作原理及有关理论分析
4.1培土器的工作原理
培土器主要由培土轴、挡泥板、和焊接在培土轴上的旋耕刀组成。作业时，由传动系统带动培土轮高速旋转，通过旋耕刀的回转运动和前进运动切削土壤，将土壤打碎，抛起，挡泥板将抛起的泥挡落在两边垄面上，对垄面进行整形，实现对烟田垄沟的培土作业。
4.2限深装置的工作原理
采用手动调节限深轮距离机架高低的方式改变培土深度，限深轮为无传动装置的独立滑行轮，通过焊接空心管与机架尾端相连，两同轴空心管上有若干固定孔可选用，选定某一高度时，通过销钉固定，从而实现不同深度的垄沟作业。
4.3梭形护叶装置的工作原理
在进行除草工作之前，通过梭形护叶装置将垄面上的烟叶引导到护叶装置的上方，在整个工作过程中避免烟叶卷入除草轮与旋耕刀的工作范围中，护叶装置由局部圆锥壳焊接而成


目　　录
摘要    1
关键词    1
1  前言    2
2  国内外培土机械化研究现状    3
3  整体方案设计与分析    4
3.1培土机整体方案    4
3.2动力分析    5
4  整体方案的工作原理及有关理论分析    5
4.1培土器的工作原理    5
4.2限深装置的工作原理    5
4.3梭形护叶装置的工作原理    6
4.4 除草轮的工作原理    6
4.4.1方案的对比    6
4.4.2除草刀片与刀架设计    7
5整机结构设计与计算分析    7
5.1 动力传动部分的设计方案    7
5.1.1 传动比的分配计算    8
5.1.2  第一级链传动设计计算    8
5.1.3第二级链传动设计计算    10
5.1.4 除草轮传动中换向齿轮设计计算    12
5.1.5 除草轮第二级链传动设计计算    15
5.2 旋耕刀的设计与选用    17
5.2.1旋耕刀的选用    17
5.2.2旋耕刀刀座的选用    19
5.3 中间轴的设计    20
5.3.1分析中间轴的功率P2，转速n2，转矩T2    20
5.3.2初步确定轴最小直径    20
5.3.3轴的结构设计    20
5.3.4轴上载荷的计算    21
5.4 培土轴的设计    23
5.4.1培土轴材料的选用    23
5.4.2 分析培土轴的功率P3，转速n3，转矩T3    23
5.4.3初步确定轴最小直径    23
5.4.4轴的结构设计    24
5.4.5轴上载荷的计算    25
6 总结    28
参考文献    28
致谢    29
