CA6140车床滤油器体的设计

来源:wenku163.com  资料编号:WK16311624 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16311624
资料介绍

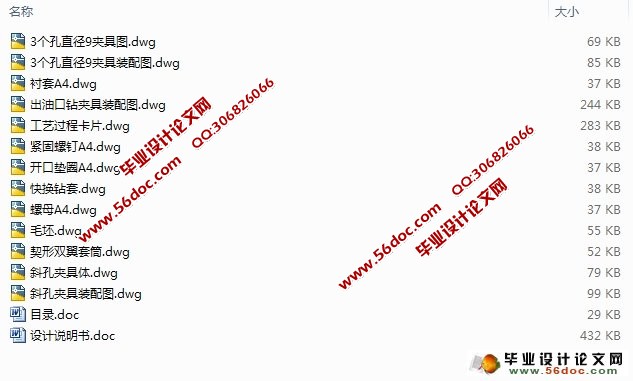

CA6140车床滤油器体的设计(设计说明书7200字,工艺卡,CAD图12张)
 这次毕业设计中,我所选的零件是“CA6140车床滤油器体”,完成该零件的机械加工工艺规程的编制及工艺装备的设计,滤油器在车床上是个必不可少的部件,它有着过滤油液及缓冲的作用。因此在加工时,零件的配合部分需进行精加工,保证其配合准确,提高车床的综合性能,又因为被加工零件的结构比较复杂,加工难度大,需进行专用夹具的设计与装配。
由于能力所限,经验不足,设计中还有许多不足之处,希望老师多加指教。

零件的作用

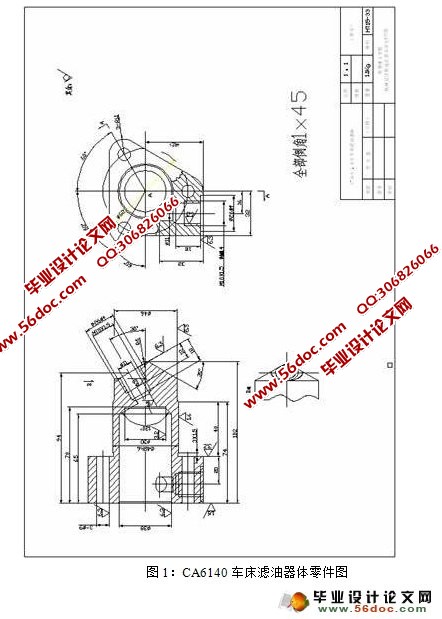

“CA6140车床滤油器体”如图所示。它位于车床主轴箱上
零件的工艺分析
    “CA6140车床滤油器体”的各表面:
 (1)、零件的左端面(用于精基准加工其他表面);
 (2)、螺栓孔3- 9(用于联接车床主轴箱,起固定作用);
(3)、中心孔 38(用于过滤及缓冲油液);
(4)、进出油孔2- 11(用于联接进出油装备,流通油液);
(5)、外圆柱面 48h6(用于与车床主轴箱联接)。
各表面的相互精度要求有:
(1)、外圆柱面 48h6为基轴制联接,尺寸精度为IT6;
(2)、其他表面无特殊精度要求,除保证其表面粗糙度外,尺寸精度为IT14。
零件的生产类型
依设计题目知:Qn=8000件/年;
结合生产实际,备品率 和废品率 可以取为 =5%, =0.5%。由此可得,该零件的生产纲领
C6140车床滤油器体的质量为1.1kg,查表可知其属轻型零件,生产类型为中大批量生产。


CA6140车床滤油器体的设计
CA6140车床滤油器体的设计
CA6140车床滤油器体的设计
CA6140车床滤油器体的设计
CA6140车床滤油器体的设计
CA6140车床滤油器体的设计


目录
序言…………………………………………………………………………1
一、零件的分析及生产类型的确定……………………………………………1
1、    零件的作用……………………………………………………….……1
2、    零件的工艺分析……………………………………………………….3
3、    零件的生产类型…………………………………………….………….3
  二、零件毛坯的设计…………………………………………………….……….4
1、选择毛坯……………………………………………………….……….4
2、毛坯尺寸公差与机械加工余量的确定………………………………..4
3、确定毛坯尺寸…………………………………………………………..5
4、设计毛坯图……………………………………………………………..7
三、零件的加工工艺设计……………………………………………………….9
1、定位基准的选择……………………………………………..…………9
2、零件表面加工方法的选择……………………………………………..9
3、拟订工艺路线…………………………………………………………..10
4、工艺方案的比较与分析……………………………………………….12
四、工序设计…………………………………………………………………….14
1、选择加工设备与工艺装备…………………………………………….14
2、确定工序尺寸…………………………………………………………17
3、数控加工工序…………………………………………………………21
五、    夹具的设计…………………………………………………………………22
1、工件的定位…………………………………………………………….22
2、夹紧装置……………………………………………………………….25
3、定位误差分析………………………………………………………….25
4、对刀装置……………………………………………………………….26
5、夹具体………………………………………………………………….26
6、结构特点……………………………………………………………….27
六、设计小结…………………………………………………………………….27
七、参考文献……………………………………………………………………..28
