摘 要

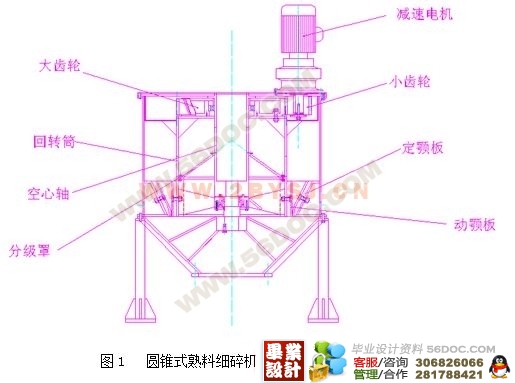

本文介绍了熟料圆锥式破碎机,该破碎机采用超慢速剪切细碎原理。具有细碎效率高、功耗极低、无扬尘、几乎无振动。使用寿命延长5～7倍，易损配件费用底，结构简单，操作容易，维修极为方便。它主要由电动机、机架、外筒体、分级罩、回转筒、空心轴、大齿轮、小齿轮 、动颚板和静颚板组成。工作时,起动减速电机,减速电机轴端的小齿轮带动大齿轮转动,从而使回转筒下端的定动颚板之间形成一个动态的 V形圆环破碎腔,物料有进料筒落下,细粉及细颗粒通过筛板分离落入回转筒下部至漏斗排除,粗颗粒由锥形筛板均匀地撒入V形破碎腔内受定动颚板剪磨,由大颗粒变成小颗粒或粉末而落至漏斗入口,从漏斗出口排出.该破碎机广泛应用于金属、非金属矿、冶金、材料、化工、磨料和建材等行业的物料破碎领域.
关键词：圆锥式破碎机 超慢速剪切 熟料细碎
Abstract
This text has introduced the taper type breaker of grog , this breaker is adopted and shears the principle in small, broken bits ultra and slowly rapidly. Have in small, broken bits efficiency high, consumption extremely low, have and raise dust, for vibration. Service life lengthens 5-7 times, apt to decrease the expenses bottom of the fittings, the structure is simple, It is easy to operate, it is extremely convenient to maintain. Mainly by motor, framework, other tube body, put on, turn tube, empty mandrel, big gear wheel, pinion, move it jaw board and quiet jaw board make up round in grades. While working, start and moderate the electrical machinery, the pinion which moderates the axle end of the electrical machinery drives the big gear wheel to rotate, Make and turn to move jaw board form first dynamic V round ring broken definitely tubes of underpart round, Supplies have charge-in tube drop, detailed powder and through sift detailed particle board separate and fall into and turn, Thick particle sift by toper board spread and enter V broken move jaw board cut and rubed definitely even, Turns from big particle into a tiny particle or the powder and falls, discharge from the funnel export . This breaker is applied to the supplies broken field in metal, nonmetal ore, metallurgy, material, chemical industry, abrasive and building materials, etc. extensively.
Keywords: cone crusher Shear ultra and slowly rapidly The grog is in small, broken bits
在水泥生产中，粉磨过程消耗大量能源。粉碎的任务是提供具有一定粒度、粒度组成和充分解离而又不过粉碎的加工原材料，以便于下一步的加工、处理和使用。世间上约12%的电能用于粉碎物料，其中约15%用于破碎，85%以上消耗于磨碎，磨机的效率只有1%，破碎机的效率达10%，而且与磨机相比，破碎机能耗低，金属消耗最小，运转维护简单。因此，有用破碎机部分取代磨机的趋势，也即当前粉碎领域所提倡的“多碎少磨”。
同时，入磨粒度的大小是影响磨机产量的主要因素。若入磨物料粒度较大，磨机第一仓必须加入较多的大球才能击碎物料，这样磨机的第一仓在一定的程度上起着破碎作用。这在粉磨中是极不合理的。入磨粒度越大，磨机产量越低，电能消耗越大，磨机产量与入磨物料粒度的四次方根成反比。给料粒度越小，磨机产量越高，能源消耗下降；反之，产量降低，能耗提高。
机器设计的要求
机器的种类虽然很多，但设计时的基本要求往往是共同的，根据对现有机器的分析，现代机器的设计应满足下列三大要求：
一、 经济性要求
机器的经济性必须体现并贯穿在其设计、制造和使用的全过程中。体现在设计阶段是指应用先进的设计方法，将三钟传动（机械、电子、液压）有机地匹配，各得其所。此外尽量采用标准件、通用件和使用产品系列化而缩短设计周期；体现在制造过程中是指使用无切削加工等各种新的制造工艺技术，提高工效、缩短制造周期等；体现在使用方面是指消耗（水、电、油及辅助材料等）少、管理和维修费用低等。
二、 社会要求
机器应有好的社会效果，表现为；应满足人机工程学的要求，如操作方便、省力、舒适劳动强度低、维修简捷等；应符合安全运行要求，如设置可靠的安全防护装置，设置能排除误操作的连锁装置，采用安全联轴器和离合器，配备各类预警信号装置等；应满足工艺美术要求，如造型精巧、线形流畅、形体简练、色彩明快等；应符合环保要求，如控制噪声、有效地排除废气、废液等，以免造成环境污染

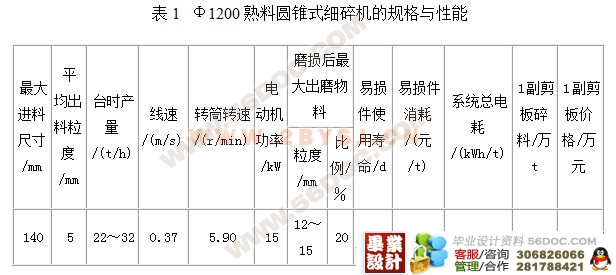

某厂设计能力为10万t，机立窑为Φ3m×11m，闭路磨机为Φ2.2m×7.5m。近10年来，该厂曾使用过3种水泥熟料破碎机。1996年前用的是250mm×1000mm的细颚式破碎机，1996年9月曾经试用过800型的高效柱磨机，1997年底又购置了600mm×800mm的锤式破碎机。根据该厂使用情况及考察情况分析：由于水泥熟料自身的高强度、强磨蚀性，在粉碎过程中对锤头、板锤、反击板及挤压辊产生剧烈的磨损，而致使耐磨件使用寿命短。在考察中了解到由长沙江背水泥熟料细碎机械厂研制的细碎机有它独特性能：①转速超慢，几乎无振动；②功耗费用极低；③粒度长期稳定；④维修配件方便。
目 录
0 引言……………………………………………………………………..…… 1
1 圆锥式破碎机的总体设计……………………………………….…………. 1
1.1 机器设计的要求…………………………………………………………… 1
1.2 圆锥式破碎机的工作原理………………………………………………… 2
1.3 圆锥式破碎机的设计构思………………………………………………… 2
1.4 圆锥式破碎机的使用和效果……………………………………………… 4
2 圆锥式破碎机零部件的设计和计算……………………………………… 6
2.1 齿轮的的设计和计算……………………………………………………… 6
2.2 滚动轴承的设计和计算…………………………………………………… 12
2.3 螺栓组的设计计算………...……………………………………….……… 16
2.4 鄂板的设计计算 ………………………………….…………………… 17
4结论……………………………………………………………………...…… 20
(毕业设计网 )
5致谢………………………………………………………………………….. 21
6参考文献…………………………………………………………………….. 22
7附件清单…………………………………………………………………….. 23
附件清单
圆锥式破碎机总装图A0-YZP1200-00一张
传动装置部装图A1-YZP1200-01一张
分级罩部装图A2-YZP1200-04一张
分级罩固定盘零件图A2-YZP1200-04-01一张
轴零件图A2YZP1200-01-007一张
轴承座零件图A2YZP1200-01-003一张

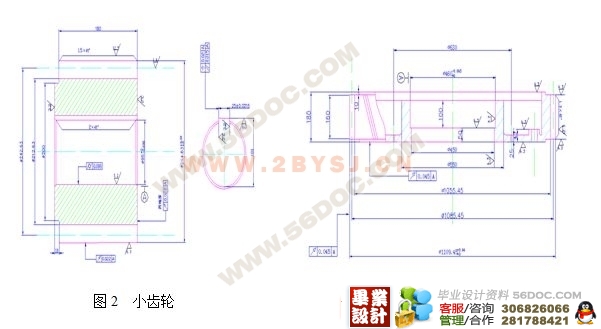

小齿轮零件图A2YZP1200-01-004一张
回转筒零件图A2YZP1200-00-004一张
轴承端盖零件图A3YZP1200-01-005一张
大齿轮零件图A2YZP1200-01-008一张
小法兰零件图A3YZP1200-00-005一张
齿轮垫片零件图A4YZP1200-01-002一张
毡圈油封零件图A4YZP1200-01-006一张
轴套零件图A4YZP1200-01-009一张
动颚板零件图A2YZP1200-00-007一张
齿轮罩零件图A3YZP1200-00-010一张
减速图A3XLD8195 一张
齿轮盖零件图A3YZP1200-01-011一张
空心轴零件图A2YZP1200-01-010一张
参考文献
1、江旭昌.管磨机.中国建材工业出版社.
2、王仲春.水泥工业粉磨工艺技术.中国建材工业出版社
3、许林发.建筑材料机械设计(上).武汉工业大学
4、叶大森.粉碎与制成.中国建筑工业出版社
5、朱昆泉.建材机械工程手册.武汉工业大学出版社
6、陈勤够,陈畅.超慢速水泥熟料细碎机的应用.水泥,2002 (3):35-36
7、陈大年.超慢速水泥熟料细碎机的设计构思解析.水泥,2002 (11):35-36
|
