CG2-150型仿型切割机的设计

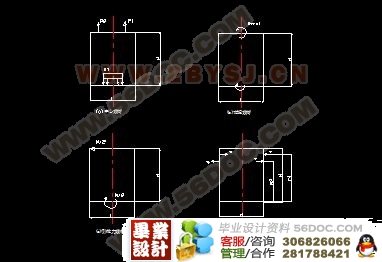

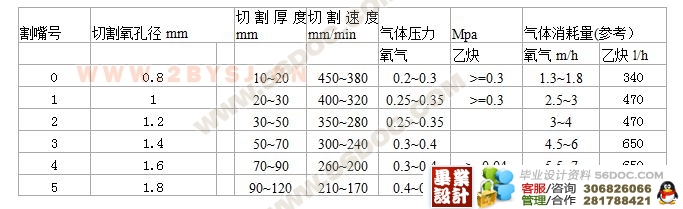

本人的毕业设计的课程是CG2-150型仿型切割机，是一种靠模生产的高效率半自动气割低碳合金钢扳的机器，由于采用靠模仿型；可以很方便的切割出各种形状，适用于批量生产。 本机体积较小，自重轻，切割范围大，特别适合于野外工作；它广泛地被大中小型工厂使用。 CG2-150型切割机的最显著的特点是每分钟能割完厚度为50-750mm地切割面，在相同工作量下与使用气割 相比较，缩短工时近2倍，并且克服了以前用气割下后钢板，钢管时地切割面积步光滑，尺寸误差较大，而且有时因氧气回火出现伤人现象等弊端，给电气焊工带来了很大地方便。 本人只要侧重于割炬（动力部分），基壁，机架的设计。 本机器有转动系统，样板安装在型臂前端地模板架上，磁滚轮面靠平样板侧面，表面吸力大于16N，磁滚轮由直流伺服电机带动三级减速机构转动，三级减速由前级一对螺旋齿轮；中间一对平齿轮；后级一对蜗轮幅组成速度比为1/175，磁滚轮使用高级永磁合金直径为10mm，当磁滚轮沿样板周边移动；带动主壁下面地割炬，割炬正确地割出与样板相同形状地工件。 主轴固定在机座上，作为基壁地支点；设有平衡装置，与主壁上安装地磁滚轮，割炬保持平衡运动，底座下部装有蜗杆可以在垂直方向调节割炬地升降位置，型壁套装在联结管上端可以作360度地回转，360度范围内可作垂直升降和水平位置地调正。 (毕业设计) 技术参数 外形尺寸与重量 |
