真空搅拌机的设计(10L)

摘要:
真空搅拌机是生产人造玛瑙.人造大理石.人造花岗岩等高分子合成材料的专用设备。他能抽掉浆料搅拌过程中产生的气泡，又能很好的防止空气二次混入浆内。只有用它做出的人造石板材截面，背面才能真正的消除气泡的存在。板材才能在耐水.耐磨方面大大提高，做出的产品才能坚实；细腻；光亮；高雅，才能充分体现出产品的魅力所在。搅拌过程中因为空气的不存在，辅料的用 量还可以大大减少.

关键字:真空搅拌机

Summary:
The vacuum mixer is used to produce the high mark son synthesizes the appropriation equipments of the material.such as the artificial gate,Artificial marble,Artificial granite etc. It can take out the syrup to anticipate to mix blend the process to steep in the output spirit, again good prevent°from the air sneaking into the syrup two times inside. Only make the artificial slab of stone material of to cut the noodles with it, back then can the existence of the real cancellation  spirit bubble. The plank material then can at bear the water.Bear to whet the aspect to raise consumedly, the product that do then can solid,Delicate,Shining,Elegant, then can well the body appears the magic power place of the product.the process of the mix blend the process in because of the nonentity of the air, the dosage that assists to anticipate can also reduce consumedly.

Key word: Vacuum mixer

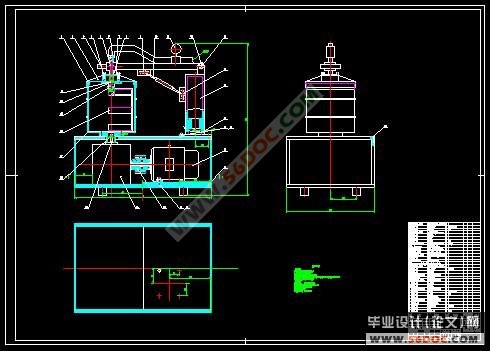

设计题目
10L真空搅拌机设计。搅拌筒容积为10L,适用于人造玛瑙、人造大理石、人造花岗岩等高分子合成材料的搅拌，能抽掉浆料搅拌过程中产生的气泡，又能很好的防止空气二次混入浆内.

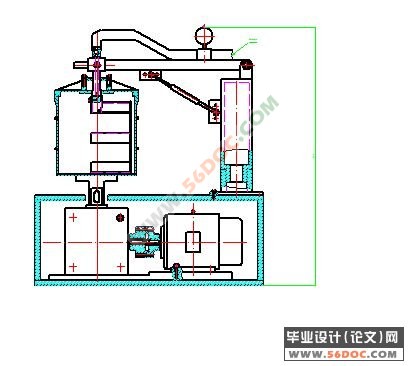

本搅拌器体积比较小，结构比较简单，要求结构要紧凑，如果选用带传动则机座体积过于庞大，而上面搅拌桶等体积小，不美观而且浪费材料，真空搅拌机不需要像链传动那样保持精确的传动比，而且链传动工作时有噪音，因此使用齿轮传动。
由于总的传动比要求不高，电机转速为1390r/min,搅拌桶所需要的最终转速为60转r/min.减速比1390÷60=23.17。
采用一级齿轮传动就可以满足，由于需要改变传动方向，所以采用圆柱蜗杆减速器。


目录 15000字
摘  要  --------------------------------------------------      3
前  言  ------------------------------------------------------------     4
设计题目  ---------------------------------------------------------     4
第一章　总体方案设计  --------------------------     4
第二章　传动系统总体设计  ----------------------     5
  第一节　传动系统的选择  -------------------------      5
  第二节  电动机选择  ------------------------------     6
  第三节  联轴器的选择  ----------------------------     7
  第四节  减速器的选择  ----------------------------     9
  第五节  旋转盘的设计  ----------------------------    13
  第六节  轴上键和键槽的选择  ----------------------    14
第三章  箱体的设计  -----------------------------   16
第四章  搅拌系统的设计  -------------------------   18

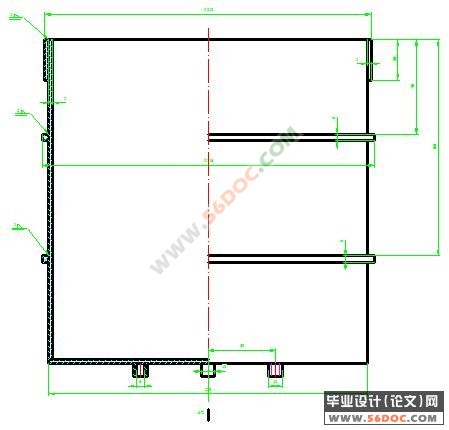

  第一节  搅拌桶的设计  -----------------------------   18
  第二节  桶盖的设计  -------------------------------   19
  第三节  搅拌叶片的设计  ---------------------------   21

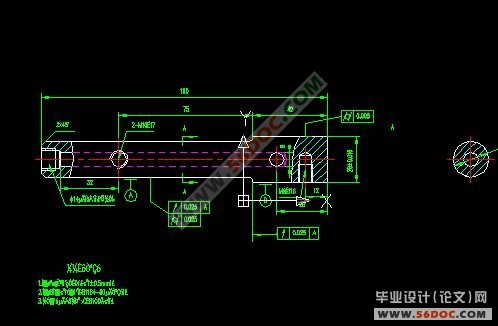

  第四节  搅拌轴的设计  -----------------------------   22
第五章 横梁组件的设计  ---------------------------  26
第六章 支撑轴的设计  -----------------------------  27
第七章 其他  -------------------------------------  28
  第一节  公差等级的选择  ------------------------  28
  第二节  粗糙度的选择  --------------------------  28
第八章 设计心得与致谢辞 --------------------------  29
参考文献 -----------------------------------------  30
