拖拉机拨叉铣专机的设计
来源:wenku163.com 资料编号:WK1633110 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1633110
资料介绍

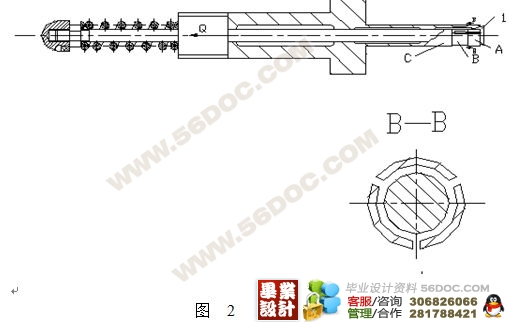

1前言 半自动拨叉铣床专机是为了实践,公司主要是为了减少工人的劳动强度,同时提高公司的生产效率,不断满足公司的生产规模的不断扩大的要求。 1.1本课题的来源、设计的主要目的和技术要求: 本课题来源于生产实践,公司在加工拖拉机齿轮箱的拨叉脚厚度时,利用立式铣床X62W人工操作,工人劳动强度大,生产率低。随生产规模不断扩大,产品质量要求不断提高,迫切要求改变这种生产现状。本课题旨在设计一台半自动立式铣专机,以取代现役的立式铣床X62W;加工时,人工上料—自动定位—自动夹紧—自动铣削,铣毕自动松开工件后由操作者取下。 本课题研究的主要目的是降低工人劳动强度,提高生产率,满足生产规模不断扩大,产品质量要求不断提高的要求。实现半自动化加工,在加工时,实现:人工上料-自动定位-自动夹紧-自动铣削,铣削完毕后自动松开,工作由操作者取下。同时,设计时要满足以下几点要求: 1.加工时该工件的主轴孔呈立式安置。 2.工作节拍为每分钟加工18件。 3.工件以其主轴孔定位,定位心轴置于圆盘工作台上,圆盘工作台主轴呈立式安置。 4.专机工作安全,可靠,运行平衡,产品质量稳定,操作维护简单。 5.专机结构紧凑,高度为800mm左右。 1.2本课题要解决的主要问题和设计总体思路: 原来的立式X62W型铣床,单纯的人工操作,工人劳动强度大,生产率低。因此,本课题要解决的主要问题是:设计一款半自动立式拨叉铣专机来取代原有的立式X62W型铣床,设计后的机床主要是采用人工上、下料,自动夹紧和自动加工的结构,该机床在降低工人劳动强度的同时提高了生产率,满足了公司规模不断扩大的要求。 由于要满足一分钟加工18件的要求,而且要实现半自动化加工。因此,必须要设计出一个大的圆盘来支撑工件,实现边加工,边上下工件,使得装夹时间和加工时间重叠,才能满足一分钟加工18件的要求。在装夹工件时,采用弹簧卡头来固定工件。同时,还应设计出与支撑台相应大小的圆盘,在圆盘上设计一凸轮,通过推动弹簧卡头的推杆来实现工件的自动夹紧和自动松开。除了弹簧卡头,还要设计固定销来实现完全固定,保证加工精度和要求。 机床设计要满足每分钟加工18件的要求,实现专机结构紧凑,工作安全,可靠,运行平稳,产品质量稳定,操作维护简单。在加工时,实现:人工上料—自动定位—自动夹紧—自动铣削,铣削完毕后自动松开,工作由操作者取下。本专机的设计充分迎合了了操作者,使得操作者在操作机器的时候感觉到安全、舒适,人性化的设计理念贯穿铣专机的整个设计过程。

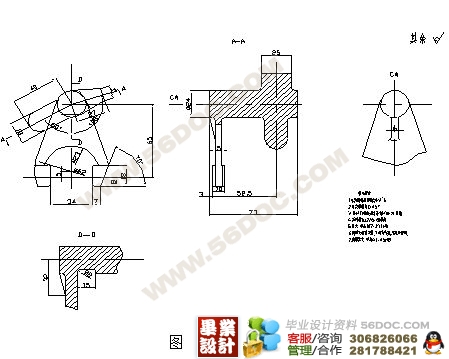

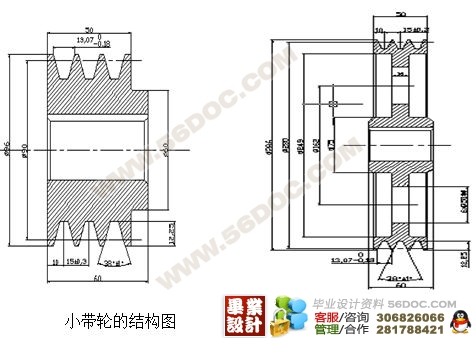

附 录 1 机床总装图 BCXL60.00 A0 2 铣削和动力部件 BCXL60.11 A0 3 铣削部件 BCXL60.11.06 A1 4 大带轮 BCXL62.11.06-12 A3 5 轴 BCXL62.11.06-15 A3 6 小 带 轮 BCXL62.11-08 A3 7 底板 BCXL62-05 A3 8 零件毛坯图 12-37-112 A3 9 立板 BCXL62.11-03 A3
目 录 1前言 1 1.1本课题的来源、设计的主要目的和技术要求: 1 1.2本课题要解决的主要问题和设计总体思路: 1 2.国内外的发展状况及现状的介绍: 3 3 总体方案论证: 4 4 具体设计说明 5 4.1被加工零件分析 5 4.1.1被加工零件毛坯图 5 4.1.2拟定机械加工工艺路线: 5 4.1.3确定机械加工余量,工序尺寸及公差 5 4.2夹具的设计 6 4.2.1斜面定心夹紧机构 6 4.2.2夹紧力 7 4.2.3影响夹紧力的因素 7 4.3金属切削用量的选择与计算: 8 4.3.1刀具的选择: 9 4.4减速机的选择与计算: 10 4.4.1 减速机的选择: 10 4.4.2电动机的选择: 11 4.5 V带轮的设计计算: 12 4.6挡销的强度计算: 14 4.7轴的设计计算与强度校核: 16 5结论 21 主要参考文献 22 致 谢 23 附 录 24
|
