农业高综合性播种机的设计

本次设计采用型孔式的排种器，配合输肥管、导种管、输种管、开沟器、覆土器和＊＊器等组成，来实现播种机的一次性播种过程，来完成播种机的从开沟---施肥---播种---压种---覆土的全过程。
1.3.1可行性分析
1、技术可行性分析：
设计的题目为《双行简易能播种机》， 所谓双行简易播种机是利用机械化、自动流水线，将种子点播在预制的型孔式的水平盘内，然后在开沟器开完沟，由肥箱施肥后，经导种管把种子排到沟里。它具有排种率高。周边型孔对种子粒型的适应性比较好。采用此播种机技术播出的种子，出苗整齐、便于机械化生产。
2、经济可行性分析：
由本播种机为主要农业作业机器的播种过程的主要部件是排种器、导种管和覆土器构成，具有成本低，使用方便，性能优良等优点，适合批量生产。随着国内外对播种过程质量要求的提高，该技术必将得到普及应用，必将成为广大农民的得力助手

1.3.2农艺技术指标
外形尺寸：   1940X2000X1225mm
作业行数：   2行
行    距：   60cm～70cm
工作幅宽：   1.2m～1.4m
侧施肥深度： 苗侧4cm~5cm，深8cm～12cm
施 肥 量：   每公顷 150kg～750kg
排 种 量：   玉米5万株～10万株/hm2
大豆18万株～55万株/hm2
播种深度：   3～7cm可调
粒距合格率:   ≥80%
1.3.3配套动力技术指标
配套动力：   18～22kW拖拉机
作业速度：   5～7km/h
1.3.4技术经济指标
1、节本增效指标：使用该机具可比传统耕作播种减少燃料消耗50%～65%,耕作工时减少40%～50%.
2、生 产 率：0.7～0.8hm2 /h

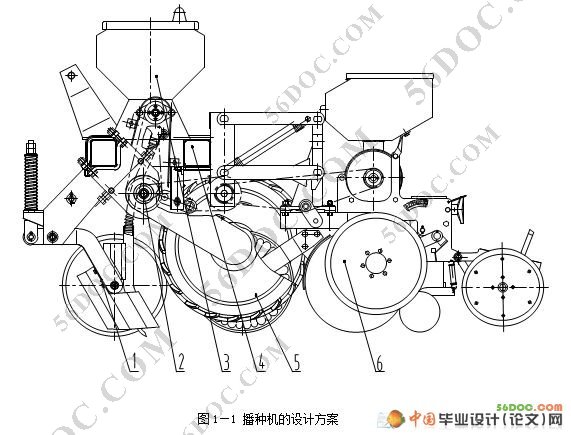

1.4播种机的设计方案
本次设计通过一些技术的相关要求和部件的校核计算来选取相应的部件，主要采用型孔式的排种器，配合输肥管、导种管、输种管、开沟器、覆土器和＊＊器等组成，来实现播种机的一次性播种过程，完成播种机的从开沟---施肥---播种---压种---覆土的全过程。

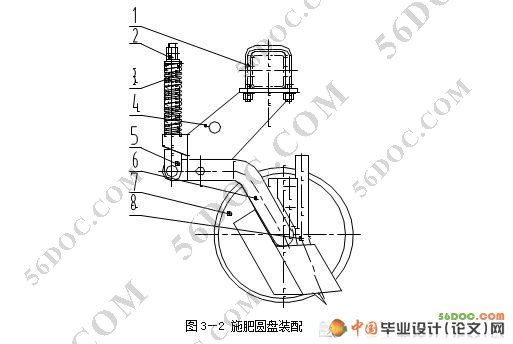

播种机主要是由施肥园盘装配
1、传动装配
2、肥箱装配
3、机架总成

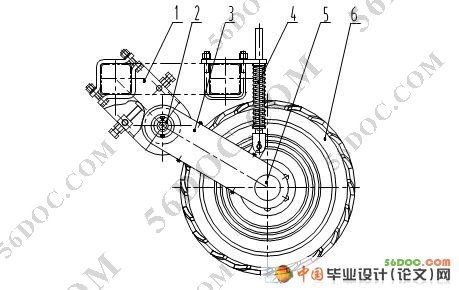

4、支承轮装配

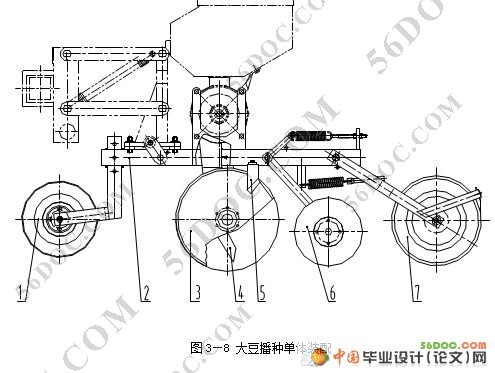

5、播种单体装配
6、限深轮等部分组成。

通过计算分析，和实际理论相结合。使我的设计达到了我预计的目标：播种机一般由排种器、开沟器、输种管、覆土器、＊＊轮等工作部件，以及机架、种子箱、传动装置、调节机构、起落机构、行走轮和划行器等辅助部件组成。在联合播种机上，还设有施肥箱、排肥器、排肥管。工作时主要完成开沟、播种、施肥、覆土和＊＊等工作。
播种机在工作时，开沟器在地上开沟，种子箱内的种子被排种器排出。通过输种管落到种沟内。另外，肥箱内的肥料，则是由排肥器排入输种管或者是单独的排肥管内，与种子一起或分别落在种沟内，在覆土器覆土，＊＊轮在＊＊来完成工作。
播种机的构造比较简单明了，容易使用。综合性能高及实现了全自动和多功能，使农业有了一台综合性高的播种机。


17000字
