自动扶梯扶手导轨防变形设计(新品)

摘 要
自动扶梯是带有循环运行的梯级，用于倾斜向上或向下连续输送乘客的运输设备。直观看起来它就像移动的楼梯，同时伴随移动的扶手带。
自动扶梯的转动并不复杂，是由减速机带动的低速链轮上运动的两根循环特制链条，踏板分别铰接在相应位置上。自动扶梯的技术特点，是踏板在使用区段的水平保持，这是由踏板下面的杠杆上的小轮在控制轨道里面运行控制的。为了保证安全，自动扶梯在特制链条断开时，能够自动停车和在安全装置上卡住，不会向下滑动。
然而自动扶梯的扶手导轨的是薄壁件，所以在制造过程中容易产生变形，为了防止导轨变形，我采用才用液压系统、内部顶装、外部装夹等几种方法来防止其变形。
关键词  液压系统；内部顶装；外部装夹

设计目的

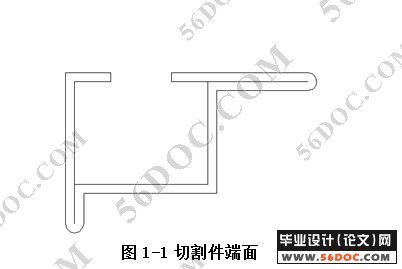

自动扶梯导轨扶手的材料是A3钢板，先采用冷轧将钢板成型，再用砂轮切割的方式将导轨切割成要求的长度。由于砂轮切割的本质是摩擦，产生的切削力很大，因此切割的过程中会产生很大的变型，导致钢板会变成悬臂梁，从而达不到设计要求。本设计就是基于这一点出发，在现有的从上进行设计，将变型量控制在允许的范围内。我主要是采用液压系统的设计、内部顶装的设计、外部装夹系统的设计等方法来防止变型。

设计要求
根据厂家提出的生产率要求，每次的切割时间不大于20秒，因此且各过程是很迅速的，对于防止变型的要求就更加严格。

目 录  17200字
摘 要    Ⅰ
第1章 绪 论    1
1.1设计目的    1
1.2设计要求    1
1.3设计原理及总体方案的选定    1
第2章 液压系统的设计    3
2.1综述    3
2.2液压系统图的设计    3
2.3液压元件的选取    4
2.4 本章小结    11
第3章 内部顶装的设计    12
3.1总体要求    12
3.2内部顶装装置的设计    12
3.3内部装夹系统的校核    13
3.4 本章小结    15
第4章 外部装夹系统的设计    16
4.1工件的定位    16
4.2装夹的原理    17
4.3夹紧件的设计    18
4.4夹紧件的校核    26
4.5 本章小结    29
结 论    30
致谢    31
参考文献    32

参 考 文 献
1．徐发仁编，机床夹具设计手册，上海科学技术出版社 1982.8
2．王启平编，机械制造工艺学，哈尔滨工业大学出版社 1999.1
3．姜继海主编，液压传动，哈尔滨工业大学出版社 2000.8
4．吴宗泽、罗圣国主编，机械设计课程设计手册，高等教育出版社 1992
5．刘鸿文主编，材料力学，高等教育出版社 2004.1
6．徐灏主编，新编机械设计师手册，机械工业出版社 1995.3
7．雷天觉主编，液压工程手册，机械工业出版社 1990.2
8．邓文英主编，金属工艺学（下），高等教育出版社 2002.9
9．陆剑中、孙家宁主编，金属切削原理与刀具，机械工业出版社 2005.7
