三支点叉车液压转向操纵系统设计(精品)☆

摘   要
叉车属工业搬运车辆，在生产中有着广泛的应用。三支点叉车机动灵活，能在狭小的空间高效的工作，且无污染，清洁环保。转向系统是叉车的一个重要组成部分，本次研究的主要内容是设计叉车的转向操纵系统。通过分析了采用何种液压油缸以及根据油缸推力大小的不同确定合适转向器以及油泵等一系列与之相关的配件，确定转向液压系统的方案。同时对主要零部件和转向轴（齿轮和转向竖轴）进行了设计计算及校核。以此为依据，绘制了转向操纵系统的装配图和重要组件的零件图。
论文包括以下主要内容：第一章简要介绍了本课题的一些背景及对于工业生产的意义；第二章阐述了设计的原理，对于不同方案的讨论并确立采用的方案；    第三章从技术的角度对于所选择的方案进行了计算。主要从转向阻力，液压系统，主要零部件和转向轴这几个方面进行研究。

关键词：三支点叉车；液压操纵；转向器

The design of hydraulic steering control system for three point Forklift
Abstract
 Forklift belongs to Industrial handling vehicles, it has been widely used in production areas. The three point forklift can be used in a narrow space and efficient work, as well as it is more clean and green. Steering system is an important part of forklift. The main content of the research report which is to design the steering control system of the Forklift. By analyzing how much the thrust of Hydraulic Cylinder that can make sure the size of spare and accessory parts. Such as redirector, an oil pump and so on. Then the Hydraulic system program must be sure. At the same time design calculation and checking for the main components and steering axis which is vertical axis and steering gear.  According to these data drawing a shift control system of the assembly and some important component parts.
The following main content included: Chapter 1 summary introduces some background in this subject and the significance of the industrial production. Chapter 2 to expand on the principles of design, and discuss the different options that make sure the plan. Chapter 3 from a technical point of view options for the calculated, which belong turn resistance, hydraulic system, the main components and steering shaft.

Key words: three point forklift; hydraulic system；redirector

本课题介绍了三支点叉车液压转向操纵系统设计的一些方法，主要分析了选择何种形式的动力转向系统以及对所选择的方案进行了较详细的计算论述。
在方案选择中通过调研对不同动力转向系统各自的优缺点进行比较，最后综合考虑在本课题中将采用全液压转向系统。
在确定了方案之后根据给定的技术参数进行了计算，从液压系统的计算到零件的设计校核，计算中选用了部分经验数据，尤其是在零件的设计计算中。
在草图绘制中参考了总体设计的布局，合理安排了转向系统的位置，通过画装配图同时也对计算结果进行了一次检验。

本课题的主要任务是设计三支点叉车的液压操纵转向系统。
具体的相关要求如下：
1.额定起重量（kg）：       1500
2.转向盘总圈数：           5
3.转向轮偏转角（°）：     180
4.空载转向桥负荷（kg）：   1900
5.满载转向桥负荷（kg）：   660
6.满载行驶速度（km/h）:   12-14
7.最小转弯半径（mm）：     ＜1800
8.叉车自重（kg）：          2900

目录  10000字
摘要                                                             I
关键词                                                           I
Abstract                                                          II
Key words                                                        II
1 绪论                                                           1
  1. 1选题背景及意义                                              1
  1. 2课题简介                                                    2
2 调研报告与方案选择                                             4
  2. 1叉车转向系统的要求                                          4

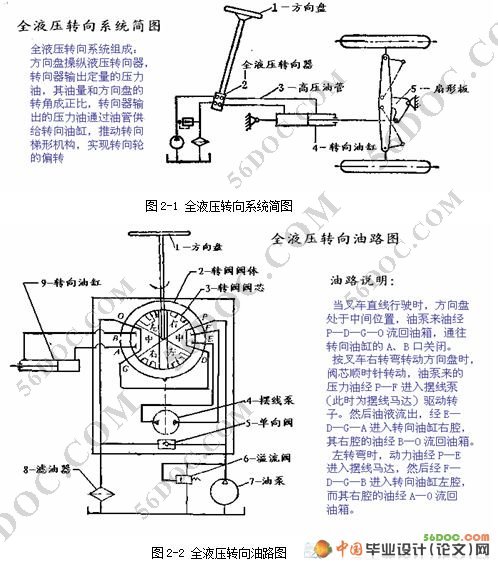

  2. 2全液压转向系统的组成及工作原理                              5
  2. 3转向系统方案的选择                                          6
  2. 4全液压转向系统的常见故障及维护                              6
3 三支点叉车液压转向系统计算                                     8
  3. 1叉车纯滚动的条件                                            8
  3. 2转向阻力矩的计算                                            8
  3. 3转向操纵系统传动比的确定                                   10
  3. 4液压系统计算                                               10
     3. 4. 1油缸的计算                                            10
     3. 4. 2转向器的选择                                          11
     3. 4. 3油泵的选择                                            12
     3. 4. 4油管的选择                                            12
  3. 5主要零件的计算                                             13
     3. 5. 1齿轮的选择及计算                                      13

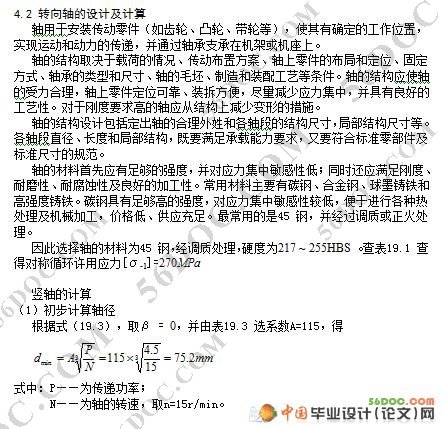

     3. 5. 2转向轴的设计及计算                                    17
4 结论                                                          20
致谢
参考文献

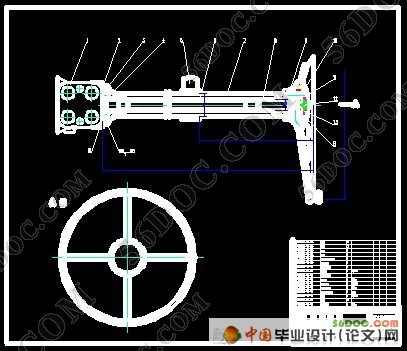

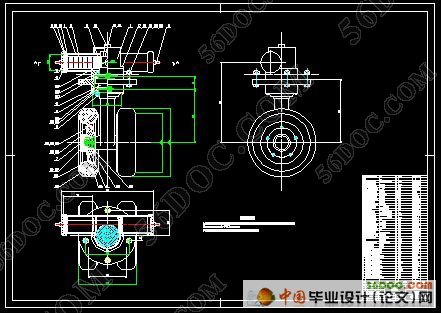

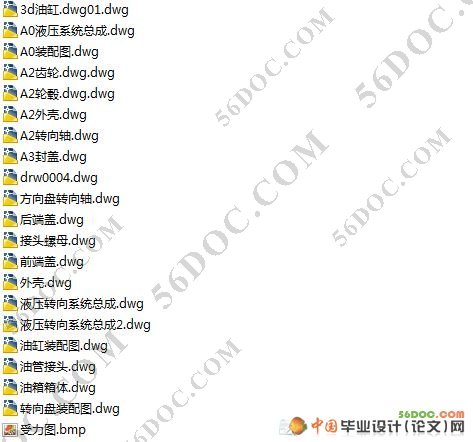

附录：图纸
