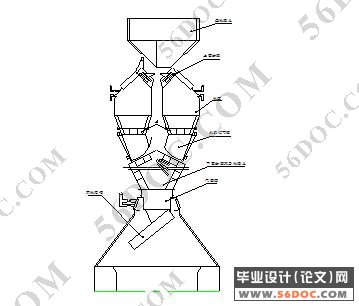

无料钟炉顶料罐的设计 来源:wenku163.com 资料编号:WK1633164 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1633164 我要下载该资源 资料介绍 摘 要 本题目是无料钟炉顶的料罐35M3。无料钟炉顶是上世纪七十年代发展起来的新型炉顶,无料钟与有料钟炉顶相比其明显的优越性,所以无料钟出现后,在短时间得到很快发展。 料罐是无料钟炉顶的贮料设备,料罐分三部分——上下两部分为锥体,中间段为柱形。料罐罐体用钢板焊接而成,为了减轻下落物料对罐体的磨损,在料罐内壁设有衬板结构,衬板材料为高铬铸铁,衬板间留有一定间隙,可以形成死料层,进一步减轻物料对罐体和衬板的磨损。在上锥体安装有供检修用的人孔结构,人孔结构分上下两层均为钢板焊接结构。在料罐上还安装有抗震防护装置,以保证系统安全。 本次设计要完成料罐主体钢结构件的尺寸,所有焊接结构的开破口形式及尺寸,用到的标准件的选用过程依据与校核,料罐附属结构的设计。 设计过程: ㈠ 设计准备阶段:通过参观实物和对相关知识的学习,对设计题目有深入的了解,并为设计准备足够的理论知识。 ㈡ 设计进行阶段: ⑴ 进行料罐的整体外形设计,选择合适的外壳材料、内部结构的大致形式、料罐与上下设备的连接方式。 ⑵ 进行料罐每部分的设计,从所用材料、结构尺寸;焊接要求决定采用的焊接手段及焊条的选择、焊接开破口的大小、形状、焊缝高度;所用标准件的选择依据、强度校核;当同一处设计有多种选择时,则分别从结构合理性、经济合理性进行选择,得出较为合理的结果。 ⑶ 设计结束后,对料罐整体进行经济性和耐用性分析。必要时做出合适的修改。 ㈢ 设计结束:设计结束后,开始写设计说明书,同时对设计查漏补缺,出图,准备答辩。 在设计之初,老师的带领下对炼铁厂进行了现场的参观实习,在四号高炉见到并罐式无料钟炉顶,通过现场的参观和现场师傅的介绍结合所学知识,对无料钟炉顶整体结构和料罐有了更加感性的认识,为设计的顺利进行提供了现实依据;在设计之前通过课本、图书馆、网络等各种途径获得许多与设计题目相关的知识,为设计提供了理论依据。除此之外还研究学习大量相关文献、图纸,设计有了足够的理论依据和现实参考基础,使设计可以顺利进行。在设计过程中还查阅相关技术手册,如:《机械设计手册》、《焊接工艺手册》等。所有这些都为设计创造了条件,使得设计能够顺利进行。 目 录 14000字 摘 要I 目录……………………….1 第一章 序论4 1.1 设计题目介绍....4 1.1.1 设计题目来源、要求及意义4 1.1.2 拟定设计过程5 第二章 无料钟炉顶6 2.1 无料钟炉顶概述6 2.1.1无料钟炉顶的分来及特点7 2.1.2无料钟炉顶的整体结构9 2.1.3无料钟炉顶操作过程…..……..9 第三章 35M3料罐设计10 3.1 料罐整体结构....10 3.2 料罐上锥体设计12 3.3 人孔设计..14 3.3.1 人孔结构…..14 3.3.2 人孔设计尺寸……………..14 3.3.2.1 人孔座和盖板设计..14 3.3.2.2盖板和法兰联接用螺栓设计.16 3.3.3 孔座及盖板设计.…………17 3.3.3.1孔座设计.……………17 3.3.3.2 盖的设计……………18 3.3.3.3 孔座与盖板联接设计19 3.4料罐中间段设计………………..23 3.4.1中间段的结构……………..23 3.4.2 中间段衬板组设计………24 3.4.2.1中间段衬板组的布置形式……….24 3.4.2.2中间段衬板设计…….25 3.4.2.3 联接用螺栓的计算…26 3.4.2.2 密封结构设计………27 3.5下锥体设计….29 3.5.1下锥体上部设计…………..30 3.5.1.1下锥体上部罐体设计..30 3.5.1.2下锥体上部衬板设计..32 3.5.2下锥体设计………………...33 3.5.2.1下锥体罐体设计……..33 3.5.2.2下锥体下部衬板设计..34 第四章 料罐附属结构设计…………..37 4.1抗震防护装置.37 4.2料位探测装置.39 附录 焊接接头形式(节选)……….42 参考书目………………...43
