湘玉竹切片机的设计(旋切式切片)

来源:wenku163.com  资料编号:WK1633184 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1633184
资料介绍

摘要
本设计用于湘玉竹的切片,其主要特点为旋切式切片,通过计算平带的长度和刀具的宽度,设计在平带上装了八把刀片,每次切得1mm,使得其效率比同类产品要高,从而提高生产效益。基本的工作原理:机构由电动机传递动力给V带,通过V带的减速,再由V带将动力传递给平带轮从而带动刀片完成切片。在切片的同时通过变频电动机与齿轮齿条的配合,使得压紧机构对物料进行压紧,然后进行切片。这里设计的旋切式湘玉竹切片机,虽然是针对湘玉竹而进行的设计,但也可以用到其它的相关领域,其主要特点是效率较高。

Summary
The design is used to slice polygonatum. It’s main characteristic is spin slice. By calculating the length of flat belt and the width of cutting tool and designing to install 8 blades on flat belt, it can make every cut 1mm, which makes it’s efficiency higher than other kindred products’. Therefore, the production efficiency is improved. Basic working theory:  through electromotor, machine transfers power to V belt; through speed-down of V belt and to transfer the power to flat belt wheel by V belt, it makes the blades to slice. When slicing, the match between frequency conversion electromotor and gear and rack makes press institute to press the material to slice. Although the spin slice polygonatum slice machine is designed for polygonatum, it can also be used in other relational field. It ‘s main characteristic is high efficiency.

2  设计思路及整体方案
2.1 整体设计思路
本人设计的旋切式湘玉竹切片机,主要是由电动机经V带降速并传递给平带动力,从而使平带进行旋转运动,使刀片对湘玉竹进行旋切。由齿条和弹簧的的配合使得刀片在切完一箱湘玉竹后,立即更换物料箱,并且压紧物料进行切割。见图1。
2.2设计方案
通过平带的传动与切割,完成切片过程;同时使用齿条和弹簧使得压紧元件能够很好的压紧,在即将切完时迅速的退出并且更换物料箱;至于刀片,将其用铆钉钉入平带中,物料箱固定在机架上的导轨上,随着平带的旋转运动,刀片也跟着运动,同时,在平带上安装了8把刀片,使得其效率非常的高。

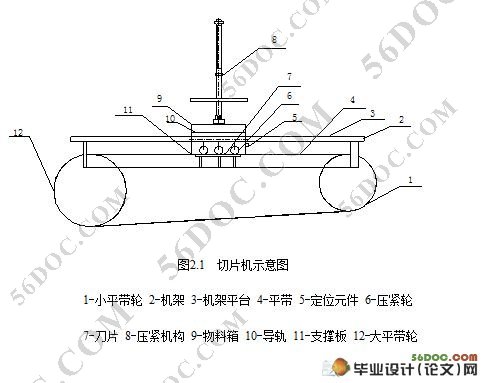

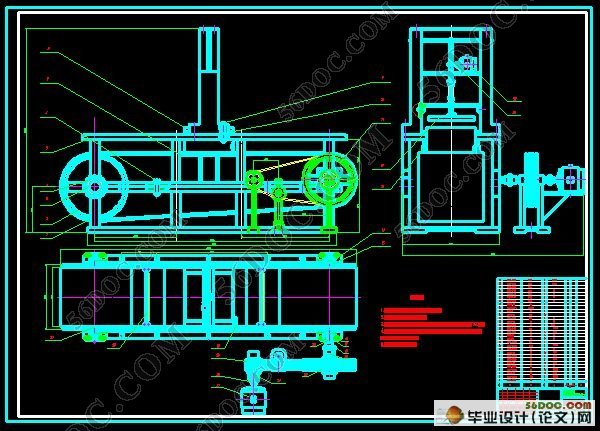

2.3 机构示意图
小平带轮1——通过它的轴与V带轴连接,为主动轮;机架2——通过它支撑与连接机架平台,起到固定的作用; 机架平台3——用来支撑物料箱上的导轨;平带4——在上面安装刀片,切片的同时也支撑物料;定位元件5——用电机控制它的运动情况,在切片的时候固定物料箱;压紧轮6——用来压紧平带,保证平带的强度;刀片7——用铆钉铆在平带上,切片的元件;压紧机构8——它与电机配合,用来压紧物料;物料箱9——用来盛放物料的装置;导轨10——设计在物料箱的两侧,正好架在机架平台上;支撑板11——支撑平带;大带轮12——机构的从动部件。

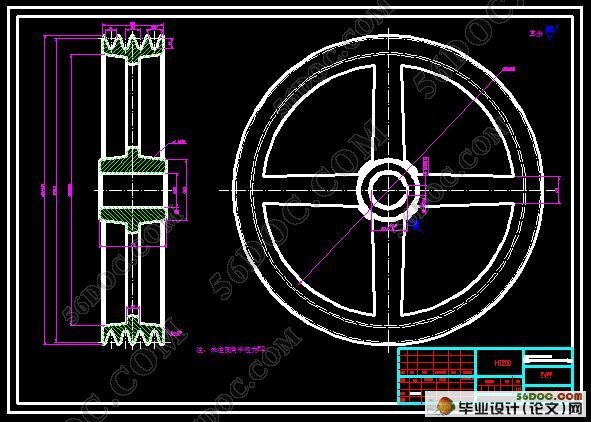

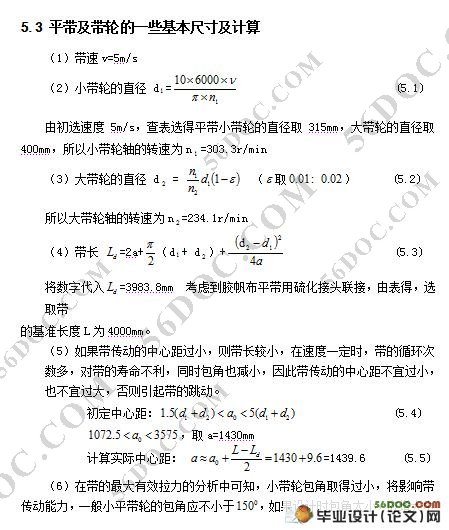

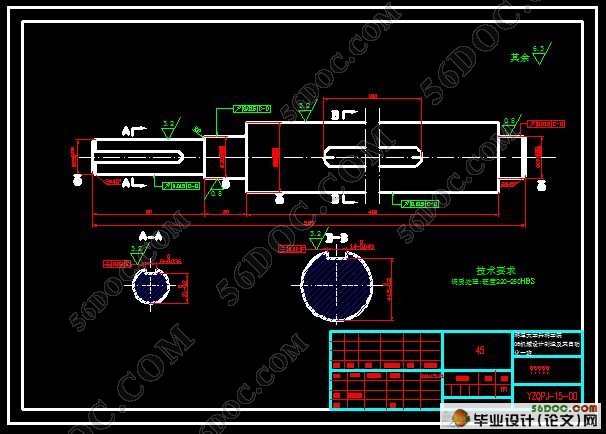

湘玉竹切片机的设计(旋切式切片)
湘玉竹切片机的设计(旋切式切片)
湘玉竹切片机的设计(旋切式切片)
湘玉竹切片机的设计(旋切式切片)
湘玉竹切片机的设计(旋切式切片)
湘玉竹切片机的设计(旋切式切片)
