走廊清扫机的设计☆

摘要
本文所设计的是用于走廊清扫的清扫机。能源装置通过传动系统将运动传给两侧的盘形刷，使其分别作顺时针和逆时针转动，将两侧的垃圾扫到中间，传给中间的滚刷。然后，再由滚刷将垃圾扫入垃圾箱内实现清扫功能。此设备属中小型清扫工具，可以对各种大小的垃圾进行清理，两侧的清扫刷可方便的清扫墙角及靠近障碍物的地方。
本课题研究中，通过查阅搜集大量资料，对不同清扫设备进行分析对比最终确定出一种较为理想的走廊清扫机的设计方案，然后根据已定方案进行了具体结构的设计计算，并使该设备的结构更加紧凑可靠。确定出各个机构零部件的尺寸及型号后，并对其进行了校核以保证其能够满足设计要求。由于该设备的零部件相对比较普通易于制造，因此该设备的制造成本较低，是一种较为理想的经济实用的走廊清扫工具。
关键词：清扫机；盘形刷；滚刷；制造成本

ABSTRACT
The corridor sweeping equipment is designed in this work. The energy installmen tpasses the movement to brush discs in both sides through the transmission system and makes their separately clockwise and the anti-clockwise rotation. They sweep both sides trash together, and pass it to middle rolls brushes. Then, rolls brushes again sweep trash into the trashcan to realize the function of clear sweeping. This equipment is the medium and small sweeper, which can carry on the cleaning to each kind of trash. Both brushes can facilitate to sweep the wall corner and the near obstacle clearly.
In this article, massive materials can be collected. One more ideal corridor sweeper design proposal has been determined by analysis and comparison of the different scavenging arrangement. Then the concrete structure design calculation can be made according to this plan. The structure of this equipment can be made more compacted. The strength of all parts are calculated, and they all guarantee the request of design. Because the parts of equipment can be made quite easily, and the production cost is quite low, it is one more ideal economical practical corridor sweeper.
Key Words: Sweeper; Disc brushes; Rolls brushes; Production cost

设计主要内容
本课题要求设计出的走廊清扫机能完成普通清扫的功能。完成走廊清扫机的方案设计，以及结构组成，并对走廊清扫机结构进行受力计算，使其结构布局和受力更加合理。
其主要设计内容为：
（1）走廊清扫机总体方案设计；
（2）走廊清扫机的结构设计；

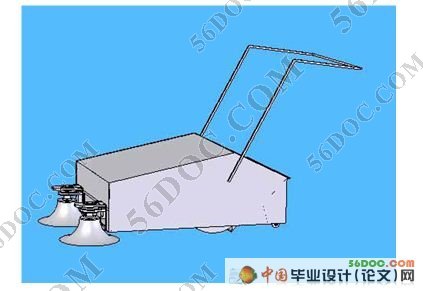

（3）完成折合A0 图纸3 张，并建立三维实体模型；
（4）完成2 万字左右的毕业论文或设计说明书。

设计工作基本要求
① 结合设计题目，在老师的指导下广泛查阅文献，并写出不少于3000 字的文献
综述；
② 根据参考文献和课题要求，提出自己拟定的可行性方案，并写出开题报告；
③ 据课题要求，对走廊清扫机进行受力计算，使其结构布局和受力更加合理；
④和老师充分研讨，列出论文编写大纲；
⑤翻译英文文献3000 单词左右；
⑥认真撰写论文，按时完成任务，准备答辩；
总的要求就是毕业设计结束后，能够达到预定的目标。

设计主要技术要求
驱动方式：汽油机或者电力驱动。汽油驱动型适合院落、停车场等户外清扫作业；电瓶驱动型因其噪音低，污染小，适合室内清扫作业。
每小时清扫面积不低于1000 平方米。垃圾箱容量不低于30L。

动力装置的确定
3.1 蓄电池的选择
选用蓄电池型号
清扫机所使用的蓄电池要求在使用过程中能够完全放电，不排放有害气体，不污染环境。
由此针对此设计选用铅蓄电池，型号为：3DAW250
有关性能为：
标准电压为12V 其比能量达250w h/kg
使用寿命为充放电1200 次 放电深度为75%
外形尺寸为：长×宽×高=120mm×70mm×70mm
重量约为：5kg

目 录       13600字
摘要 Ⅰ
ABSTRACT Ⅱ
目 录Ⅲ
第1章 前言1
1.1 清扫机的现状和发展前景1
1.2 清扫设备的概述   2
1.2.1 清扫设备的分类 2
1.2.2 我国清扫机械的发展趋势 2
1.2.3 发现的问题和解决途径 3
1.3 课题需要完成的任务 4
1.3.1 设计主要内容 4
1.3.2 设计工作基本要求  4
第2章 总体方案设计 6
2.1 设计主要技术要求  6
2.2 总体方案的确定 6
第3章 动力装置的确定 10
3.1 蓄电池的选择 10
3.2 电动机的选择  11
第4章 清扫机的结构设计 13

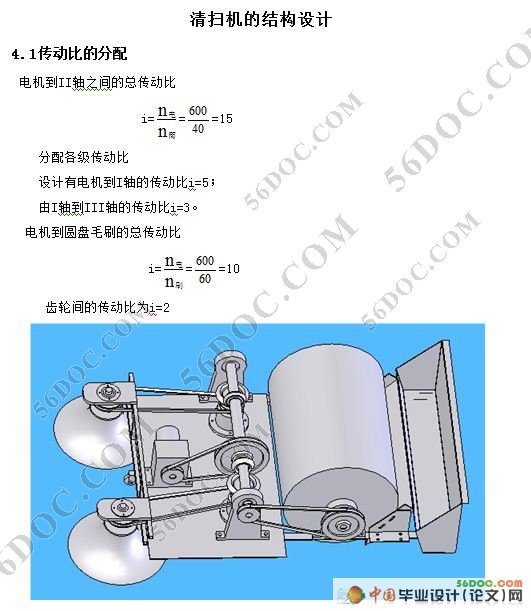

4.1 传动比的分配 13
     4.2  带轮的选择设计 14
 4.2.1 主轴带轮的设计计算 14
4.2.2 Ⅰ—Ⅱ轴带轮的设计计算 18
4.2.3 Ⅲ—Ⅳ轴的带轮设计 21
4.3 主轴的设计计算 22

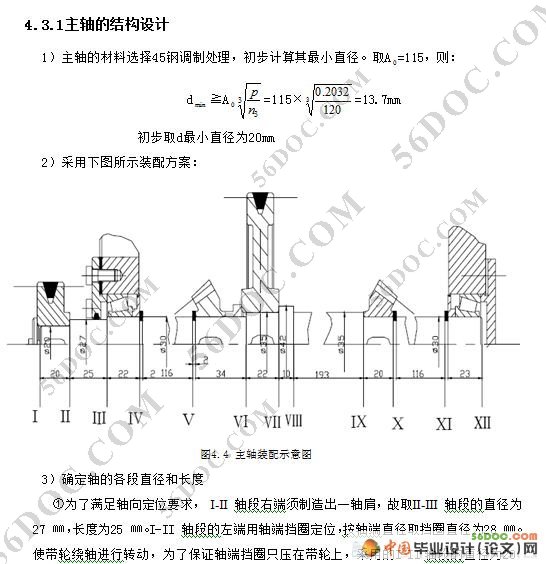

         4.3.1 主轴的结构设计 22
         4.3.2 轴的校核 24
         4.3.3 键的校核 27
     4.4 锥齿轮的计算 27
4.4.1 锥齿轮的计算 27
    4.4.2 锥齿轮的校核计算 32
    4.5 车架的设计计算 33
结论 35
参考文献 36
致谢 37
附件1 38
附件2 49
