年产1000万吨煤矿的刮板输送机的设计

来源:wenku163.com  资料编号:WK1633223 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1633223
资料介绍

摘  要
刮板输送机是一种传统输送设备,多用于输送粉尘、颗粒和粉块状物料,可完成水平输送和倾斜输送工作。刮板输送机的使用范围广泛,在冶金、建材、电厂、粮食、矿山、机械、水泥等领域都有应用。
各种类型的刮板输送机的主要结构和组成的部件基本是相同的, 它由机头、 中间部和机尾等三个部分组成。刮板输送机的工作原理是, 将溜槽作为物料的承受件, 将刮板固定在链条上(组成刮板链) , 作为牵引构件。当机头传动部启动后, 带动机头轴上的链轮旋转, 使刮板链循环运行带动物料沿着溜槽移动, 直至到机头部卸载。刮板链绕过链板作无级闭合循环运行, 完成物料的输送。

关键词:刮板输送机;使用范围;主要结构;组成部件
The year produces the design that the plank transports machine of 10,000,000 paring off of ton coal mineses
Abstract
It is a kind of tradition to transport an equipments and be much used for transporting dust, grain and the powder piece-like in shape material to pare off plank to transport machine, can complete level to transport to transport a work with inclination.Pare off plank to transport using of machine the scope is extensive and all have an application in the realms, such as metallurgy, building materials, power station, food, mineral mountain, machine and cement...etc..
The parts that various type pares off the main structure that the plank transports machine and constitutes is basic to is same, it is constituted by machine head, middle three parts, such as department and machine tail...etc..The work principle that pares off plank to transport machine BE, will slip away slot as the acceptance piece of material, will pare off plank fixedly on the chain(constitute to pare off a plank chain), Be lead to reach a piece.Shut down the head after spreading move a start arouse the chain round of machine head stalk revolves and makes the plank chain circularly circulated to arouse a material along slip away slot ambulation, until arrive the machine head unload.Pared off a plank chain to once round chain plank to make to have no class to shut to match circulation circulate, complete a transporting of material.

Key words: Pare off plank to transport machine; Use scope; Main structure; Constitute a parts

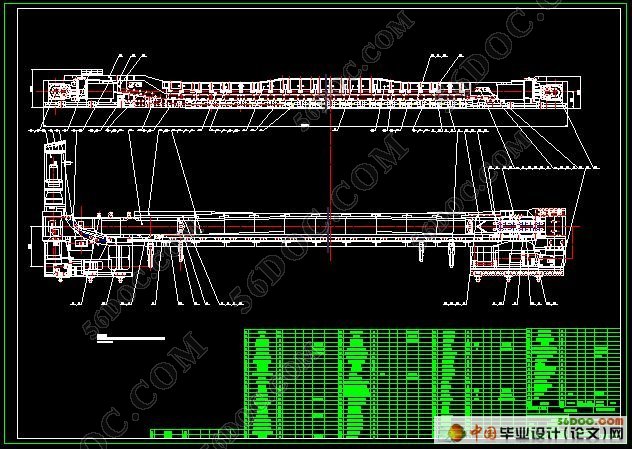

1.3 刮板输送机主要组成结构和功用
刮板输送机由机头部、机尾部、中部槽及其附属部件、刮板链、紧链装置、推移装置和锚固装置组成。

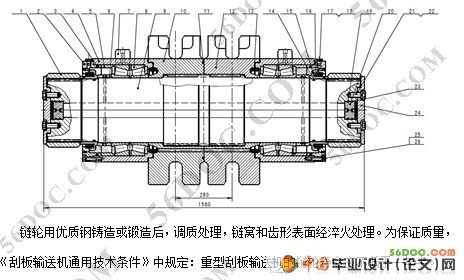

1.3.1 机头部
机头部由机头架、链轮、减速器、盲轴、联轴器和电动机组成,是将电动机的动力传递给刮板链的装置。
1.3.2 机尾部
机尾部分为有驱动装置和无驱动装置两种。有驱动装置的机尾部,因尾部不需卸载高度,除了尾部架与机头架有所不同外,其他部件与机头部相同。无驱动装置的机尾部尾架上只有供刮板链改向用的尾部轴部件。
1.3.3 中部槽
中部槽是刮板输送机的机身,由槽帮钢和中板焊接而成。上槽是装运物料的承载槽,下槽底部敞开供刮板链返程用。用于机械采煤工作面的中部槽,除了运煤外,还要承受采煤机骑在上面的运行负荷,即垂直方向受采煤机的重压和滚筒切割煤层是的冲击。推、拉液压支架的侧向力和纵向力,使中板拱曲受弯。大块煤岩卡死在槽中时,中板受压。

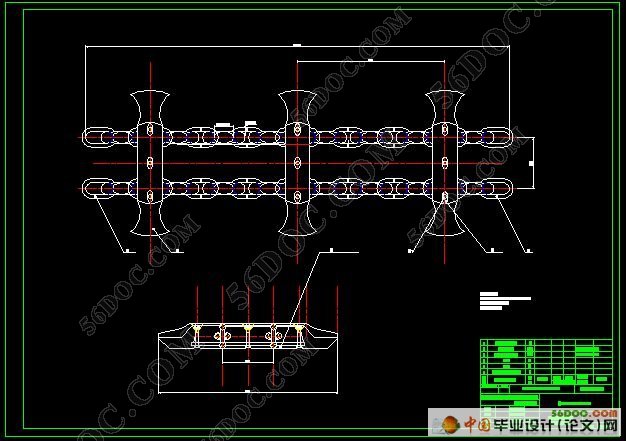

1.3.4 刮板链
刮板链由链条和刮板组成,是刮板输送机的牵引机构。刮板的作用是刮推槽内的物料。目前使用的有中单链、中双链和边双链三种。
1.3.5 紧链装置
在安装刮板链是,要给予一定的预紧力,使它运行时在张力最小点不发生链条松弛或堆积。而给刮板链施加张紧力的装置就是紧链装置。
1.3.6 推移装置
推移装置是在采煤工作面内将刮板输送机向煤壁推移的机械。综采工作面使用液压支架上的推移千斤顶,非综采工作面用单体液压推溜器或手动液压推溜器。
1.3.7 锚固装置
锚固装置是刮板输送机在倾角较大的工作面工作有下滑的可能时,用以固定、防滑之用。它由单体液压支架和锚固架组成,锚固架与机头架连接,使用液压支架的泵站。

刮板输送机的设计计算
刮板输送机是一种挠性牵引的连续运输机械,其运输能力不受货物的块度和湿度影响,具有机身高度小,便于装载,长短调整方便,移置容易,机体坚固等特点,在矿业开采行业得到了广泛的应用。 刮板输送机在煤矿的井下使用也很多,它可以水平或倾斜一定角度较长距离传输原料或成品,其类型包括水平刮板输送机、倾斜刮板输送机和自清式刮板输送机。 正确选择刮板输送机,使之达到安全、技术、经济和最佳运行状态非常关键,如果刮板输送机的参数确定不当或设备选型配套不合理,则影响其工作性能,甚至可能造成电机损坏和刮板链失效等故障;而科学使用、维修、管理刮板输送机同样也不容小视,它对提高输送产量,延长设备的使用寿命,降低运输成本等具有重要的现实意义。


年产1000万吨煤矿的刮板输送机的设计
年产1000万吨煤矿的刮板输送机的设计
年产1000万吨煤矿的刮板输送机的设计
年产1000万吨煤矿的刮板输送机的设计
年产1000万吨煤矿的刮板输送机的设计


目  录 17000字
摘要……………………………………………………………………………………..……...I
目录……………………………………………………………………………………………II
一 引言……………………………………………………………………………………...…1
1.1 研究背景………………………………………………………..……………………..1
1.2 刮板输送机发展状况…………………………………………………………………1
1.3 刮板输送机主要组成结构及功用……………………………………………………2
1.3.1 机头部…………………………………………………………………………...2
1.3.2 机尾部…………………………………………………………………………...2
1.3.3 中部槽…………………………………………………………………………...2
1.3.4 刮板链…………………………………………………………………………...2
1.3.5 紧链装置………………………………………………………………………...3
1.3.6 推移装置………………………………………………………………………..3.
1.3.7 锚固装置………………………………………………………………………...3
1.4 刮板输送机主要部件机构和技术要求………………………………………………3
二 刮板输送机的设计计算…………………………………………………………………...5
2.1 刮板输送机方案选定…………………………………………………………………5
2.2 刮板输送机主要参数的确定…………………………………………………………6
2.2.1 刮板输送机主要结构…………………………………………………………..7

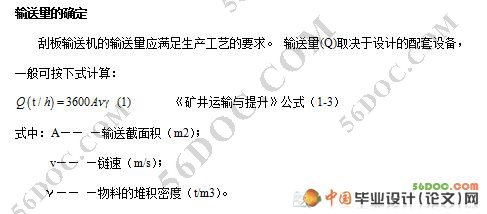

2.2.2 输送量的确定…………………………………………………………………..8
2.2.3 链速和输送截面的确定………………………………………………………14
2.2.4 功率的确定……………………………………………………………………15
2.2.5 刮板链的预紧力和紧链力计算………………………………………………22
2.2.6 刮板链安全系数………………………………………………………………24
2.3 刮板输送机其它主要零件的设计…………………………………………………..24
三 参考文献………………………………………………………………………………….44
四 结束语…………………………………………………………………………………….45
