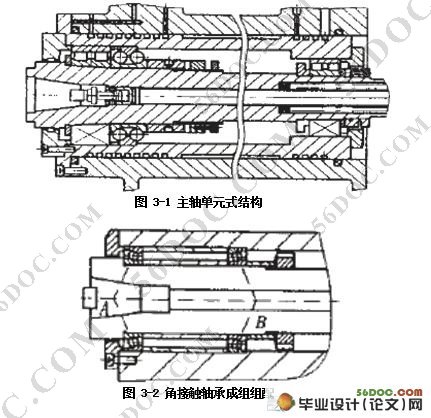

数控机床主轴的设计 来源:wenku163.com 资料编号:WK1633242 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1633242 我要下载该资源 资料介绍 数控机床主轴的设计(16000字) 1数控机床主轴部件 数控机床作为高精度和高生产率的自动化机床在机械结构方面较普通机床有更高的要求,如高刚度,高精度,高速度,低摩擦等。 机床上带动工件或刀具旋转的轴。通常由主轴、轴承和传动件(齿轮或带轮)等组成主轴部件。除了刨床、拉床等主运动为直线运动的机床外,大多数机床都有主轴部件。主轴部件的运动精度和结构刚度是决定加工质量和切削效率的重要因素。衡量主轴部件性能的指标主要是旋转精度、刚度和速度适应性。①旋转精度:主轴旋转时在影响加工精度的方向上出现的径向和轴向跳动(见形位公差),主要决定于主轴和轴承的制造和装配质量。②动、静刚度:主要决定于主轴的弯曲刚度、轴承的刚度和阻尼。③速度适应性:允许的最高转速和转速范围,主要决定于轴承的结构和润滑,以及散热条件。 2.2数控机床的主传动系统 2.2.1 数控机床主传动的特点 1)转速高,功率大。能进行大功率切削和高速切削,实现高效率加工。 2)主轴转数的变换迅速可靠,能自动无级变速,使切削工作始终在最佳状态下进行。 共2页: 上一页12下一页
