P-30(B)耙斗装岩机总体结构设计

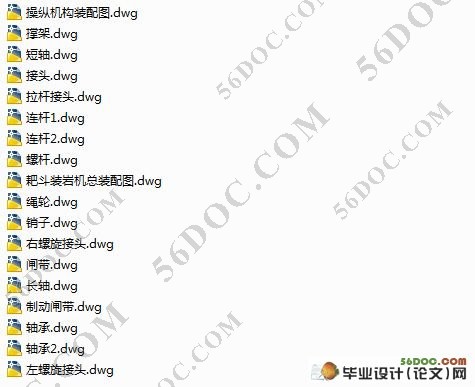

P-30(B)耙斗装岩机总体结构设计(含开题报告,论文说明书17000字,18张cad图纸)
摘  要： 耙斗装岩机是用于井下掘进工作面的装载机械，使用广泛，可以使用在平巷和斜井，还可以用于巷道的交叉处。它是将爆破下来的煤或岩石装入矿车或输送机的一种装载工具，对于减轻体力劳动，提高掘进效率，降低费用都具有十分重要的意义。
在研究耙斗式装岩机工作原理并参考现有设备的基础上，本文重点对耙斗式装岩机进行了设计，主要包括耙斗的设计，绞车的设计，绞车包括减速器和滚筒的设计。另外，还对操纵机构和一些辅助设备及主要零部件进行设计和选择。由于其靠钢丝绳牵引，槽子部分需要经常的更换，因而改进了槽子部分的结构及材料。
关键词： 耙斗装岩机；绞车；滚筒；槽子

P-30(B) the Master Structure Design of Rock Rake Bucket
Abstract: Scraping loader is a loading machinery used for underground driving face and used widely,which also can be used in the horizontal and the sloping roadway and at the intersection of roadways. It is a loading tool used for loading the blasted coal or rock to the tramcar or a conveyor,which is of great significance to reduce manual work, improve efficiency, reduce costs.
Based on the study of the working principle of the scraping loader and reference on the existed equipment ,this paper emphasises on the design of the scraper loader, including the design of the rake winch which consists of reducer and roller.Otherwise the  manipulation mechanism,some auxiliary equipment and the main parts have been designed. Part of the structure as well as the transformation, Improved the slot part of the structure and materials. Because of its traction depended on the rope,the slot need regular replacement, improving the struction and materials of slot.
Key words: scraping loader ；winch；roller；slot

课题设计的目的和内容
设计目的：耙斗装岩机主要用在采矿工业中，过去在掘进中唯一的装载机械是铲斗式装岩机，否则便是人工装岩。随着采矿工业的发展，耙斗装岩机得到了很好的发展，耙斗式装岩机在我国岩巷掘进中使用量已达70~80%，这是因为它具有结构简单、牢固可靠、操作和维修方便、价格便宜等优点。在推广过程中，人们还发现它有一个更加重要的独特优点，即在排岩时矿车不能及时供应的情况下，并不妨碍掘进工作的正常进行。耙斗装岩机可以很快把迎头爆破下来的岩石用耙斗耙到后面，腾出迎头打眼的位置，使打眼工作得以连续进行，而工作面的后部则成为一个歼石储仓，随时来车随时装岩。这种平行作业的方式，不仅有利于掘进头的工作，而且还弥补了整个矿井后配套运输能力不足的缺陷，也缓和了提升设备在出岩高峰时的拥挤堵塞现象。由于耙斗装岩机的这些突出的优点，所以尽管它存在着若干难以克服的缺点，其发展趋势仍然有增无减。
实践证明，使用耙斗装岩机装岩可以大大提高掘进效率和减轻笨重的体力劳动。但是耙斗装岩机迄今为止也不是很完善，因此我们需要创新将其进一步完善。
研究内容：

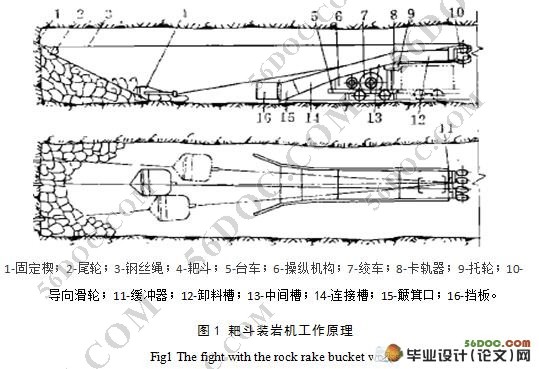

① P-30(B)耙斗装岩机的工作原理与发展前景。

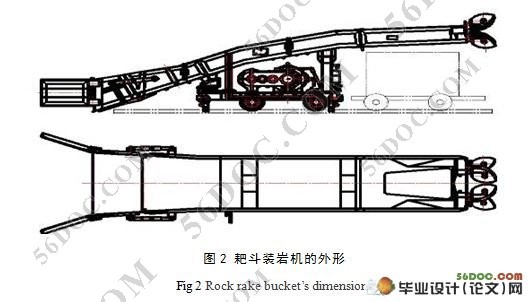

② P-30(B)耙斗装岩机的总体设计（包括其主要参数的确定、三图的绘制和工作能力的确定等）。
③ P-30(B)耙斗装岩机的操纵机构设计。
该课题研究的出发点是首先立足于原有产品的创新，对大学四年中学习的基本的专业知识的一次综合运用，然后根据原有产品中的不足，找出其中的需要改进的缺点，找到更好的更具有经济价值的合理的总体设计方案。
