耙斗装岩机传送部分设计

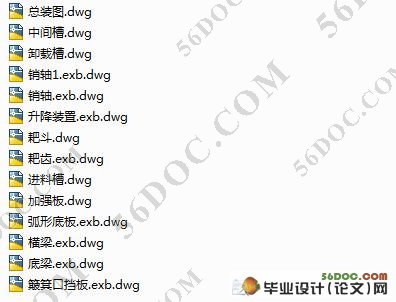

耙斗装岩机传送部分设计(含开题报告,中期检查表,论文说明书16000字,CAD图纸14张)
摘  要：耙斗装岩机是实现巷道掘进机械化的主要设备，在矿业开发和其他国民经济中具有重要地位。而传送部分是耙斗装岩机的基础件，它包括进料槽、中间槽、中间接槽、卸料槽等部分。随着技术的进步和矿业机械制造量的迅速扩大，越来越多的矿山企业使用耙斗装岩机，通过大量加工实例分析，我们发现工作效率降低，工作量增加，制造成本上升等问题日益突显。因此，对P-30B耙斗装岩机传送部分进行改造和研究，对提高其使用效率具有很重大的意义。
关键词：中间槽；进料槽；卸料槽。

Design of the Scraper Rock Loader’s Transmission Part
Abstract: The scraper rock loader which plays an important role in mining industry and other national economy is the main equipment for the mechanization of road construction. While the transmission part is the basic one of the scraper rock loader which includes feed channel, medial launder, and medial joint launder and outfeed channel and so on. As the technology develops and the mechanically manufacturing quantity of the mining industry expands quickly, more and more mining enterprises use the scraper rock loaders. Through lots of analysis of practical machining examples, we found the problems like the work efficiency decreases, workload increases, and the manufacturing cost rises appears gradually. Therefore, it is of great meaning to do the study and to transform the scraper rock loader’s transmission part so as to improve its efficiency.
Key words: feed channel, medial launder, outfeed channel

主要技术参数
耙斗的容量为0.3立方米，装载能力为30—50立方米/小时，其他的参数需根据前面的已知条件及其工作环境来计算。

1、研究目的：
该课题研究的出发点是首先立足于传统加工，对大学四年中学习的基本的专业知识的一次综合运用，然后根据传统加工中的缺点和不足，找出其中的需要改进的地方，寻找更好更具有经济价值的合理的加工方法

2、主要内容：
①P-30（B）耙斗装岩机的特点及发展趋势。
②P-30（B）耙斗装岩机传送部分的总体设计方案。
③P-30（B）耙斗装岩机中进料槽、中间槽、卸料槽结构和附件的设计和主要参数的确定。
④P-30（B）耙斗装岩机中进料槽、中间槽、卸料槽、附件装配图和零件图的绘制。

3、研究方法：
了解耙斗装岩机的工作原理、特点及发展趋势，为能正确的设计传送部分奠定基础。对P-30（B）耙斗装岩机传送部分进行结构分析，综合考虑它的承载能力，从而拟定合理P-30（B）耙斗装岩机传送部分方案。对P-30（B）耙斗装岩机传送部分中各零件进行设计并绘制其零件图。
 设计步骤：①P-30（B）耙斗装岩机以及传送部分进行分析。
           ② 确定P-30（B）耙斗装岩机传送部分主要参数和设计方案。
           ③P-30（B）耙斗装岩机中进料槽、中间槽、卸料槽、附件的结构设计和主要参数的确定。
④P-30（B）耙斗装岩机中进料槽、中间槽、卸料槽、附件零件图和装配图的绘制。
