田间残膜回收机的设计(含cad零件图和装配图)

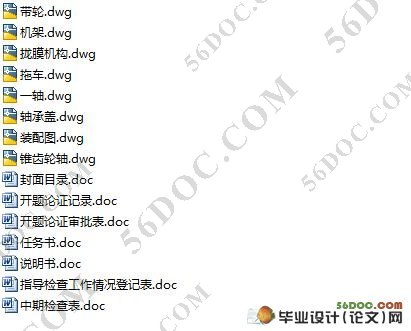

田间残膜回收机的设计(含cad零件图和装配图)(含任务书,开题报告,中期检查表,论文说明书10000字,CAD图纸8张)
摘  要：此次设计是利用气吸力吸收耕地残留块状的残膜。此机主要用于整地后，播种前，多年积留于田间表层4-5厘米内的小块废塑料残膜回收。采用正压气流输送解决了残膜缠挂，堵塞工作部件的问题，使工作连续并有较高的工作效率。
关键词：残膜回收机构；变速箱；气流输送机构；

Design The Mechanical of Can Mo Recovery
Abstract:The design is the use of suction gas residue block the absorption of arable land Canmo.This machine is mainly used for site preparation,planting,for many years in the field surface plot to stay within 4-5cm Canmo a small piece of plastic waste recycling.Use positive pressure air transportation to slove the Canmo tied linked to plug the working parts of the problem,so that continuous work and a higher degree of efficiency.
Key words: Can mo recovery;Gearbox;Air transport agencies

课题的作用与意义
残膜回收机械化技术实施可实现良好的社会，环境，生态效益：①社会经济效益：回收残膜，可保证棉花生产增产、稳产。②农民增收效益：残膜回收后，集中整理打包，可销售作为再生资源。⑵残膜回收机械化技术的实施具有明显的环境、生态效益。③可改善农业生产的环境，治理了农村覆膜种植带来的“白色污染”，与农村小城镇建设的要求相协调。④较好地解决了农作物残膜回收的技术问题，保护了农田土壤，实现地膜覆盖技术条件下土壤的良性循环，为更大范围推广使用覆膜栽培技术提供了广阔的空间，实现了农业生产环境友好，促进了农业的可持续发展。

总体方案的确定和参数的选择
总体方案的设计包括残膜回收机械动力的选择，残膜回收机的传动形式，回收机构的设计等内容，总体设计要体现设计原则和设计思想，实现残膜回收机的结构合理，达到可靠，简单，经济及系统的统一。其中参数的计算，型号的选择是主要部分，在总体方案确定后才能进行具体的结构和强度等方面的设计计算。

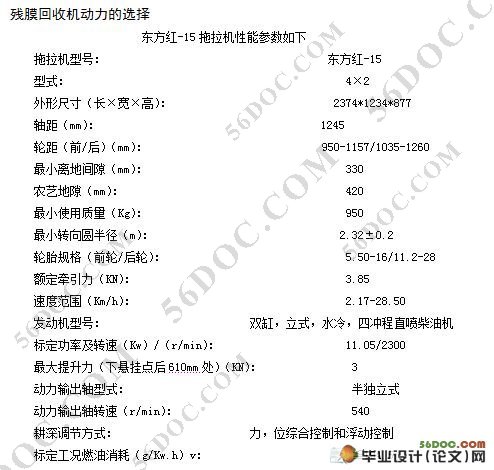

根据设计任务书的要求，是用轮式拖拉机驱动牵引残膜回收机工作，要求生产效率为2.5-3.8亩每小时，拾净率大于85%。

本设计中的残膜回收机械能有效地回收地表4-6cm的块状残膜，回收效率达90%以上。同时，该设计避开了传统机械式残膜回收机械结构复杂，易粘，缠绕薄膜等缺点，采用了风机产生的正压气流，快速，简易的吸收残膜。
