遥控割草机机械部分设计(含选题审批表,任务书,开题报告,中期检查表,论文说明书16000字,CAD图纸5张合一)
摘 要：本文对国内外市场现存的割草机进行了介绍和比较，指出了现在割草机研制过程中需注意的关键技术，并结合以往的成功经验和遥控割草机控制系统的要求，进行了遥控机械本体设计。首先，选择了结构容易实现的三轮车体机构。其后，建立了自动割草机的运动学和动力学模型，并根据相关计算确定了所需驱动电动机的参数，并以此为基础进行了电机选型。再后根据选择的电机情况为遥控割草机设计了驱动系统的减速箱。最后，结合遥控割草机的任务特点，为其设计了割草的机构。作为割草机的主体部分，割台及调高部分技术成熟，性能稳定。本文在这方面采用传统设计理念，和遥控部分配合，做了适当的调整。
关键词：遥控；割草机；差速驱动；人机工程学
Design of Remote Control Lawn Mower about Mechanic Opponet
Abstract: This article introduces and compares to existing lawn mower , the key technologies and the successful experience for remote control lawn mower development be pointed out, scheme out the mechanical framework of remote control lawn mower. First, chose a simple tricycle structure. Second, establish the kinematics and dynamics model of autonomous robot lawn mower,confirm the driving motor parameters by corresponding calculation, and use those parameters as the basis select the driving motors.[1] Third, based on the selected driving motors, design a gear box for the remote control lawn mower.Finally, design a special adjustable cutting mechanism for the robot according to its lawn trimming task.The construction technique of mowing platform and turning up, which are the main part of my lawn mower, is mature degree and reliable performance. In this respect, my text applies a conventional technology and makes some appropriate readjustments to adapt to remote control.[2] At the end of the text, I finish ergonomics design of hand holding bracket and the adaptive design of chassis.
Keywords: remote control; lawn mower; differential driving; man-machine engineering
目 录
摘要 1
关键词 1
1 前言 2
1.1 课题研究的目的及意义 2
1.2 课题研究的范围和技术要求 3
1.3 课题解决的主要问题 3
2 系统主要结构及总体设计 3

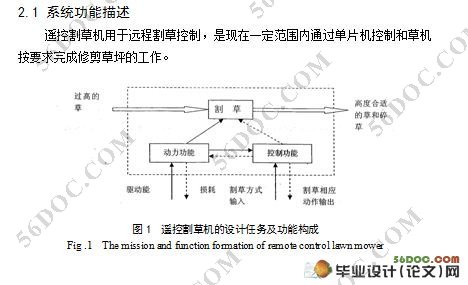

2.1 系统功能描述 3
2.2 割草机工作原理 4

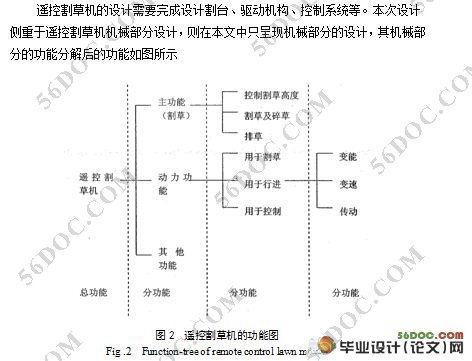

2.3 功能解析 4
2.4 遥控割草机整体方案设计 4
2.4.1 遥控割草机驱动方案的选择 6
2.4.2 割台方案的选择 6
2.4.3 调高方案的选择 6
3 遥控割草机的机械本体设计 6
3.1 车体驱动电机的选择 6

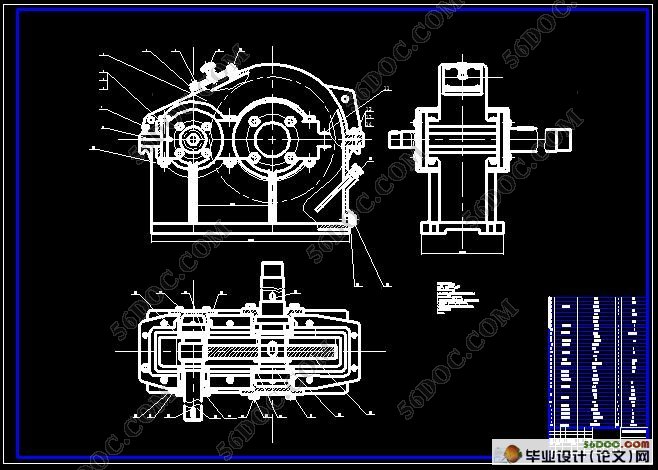

3.2 遥控割草机车体减速箱的设计 10
3.2.1 各主要部件的选择 10
3.2.2 分配传动比 10
3.2.3 传动系统的运动和动力参数的设定 10
3.2.4 设计齿轮 11
3.2.5 输入轴及其轴承装置、键的设计 15
3.2.6 输出轴及其轴承装置、键的设计 19
3.2.7润滑与密封 23
3.2.8 箱体结构尺寸 24
3.2.9割台设计 24
3.3.0 刀片有关参数的确定及驱动机参数的确定 25
3.3.1 割刀的运动分析 25
3.3.2 割刀的转速确定 26
3.3.3 刀片数的确定 27
3．3．4 割刀的技术数据 27
3．3．5 割草机割草部分驱动机的选择 28
3．4 遥控割草机体设计 29
3．5 草坪修剪高度调节机构的设计 30
3. 5. 1 修剪高度调节范围的确定 30
3．5. 2 高度调节机构原理 30
3．5. 3 调高机构的计算 31
3．6 扶手的人机工程学设计 33
4结论 35
参考文献 35
致 谢 36
|
