现场铣削提升机滚筒衬板绳槽装置的设计

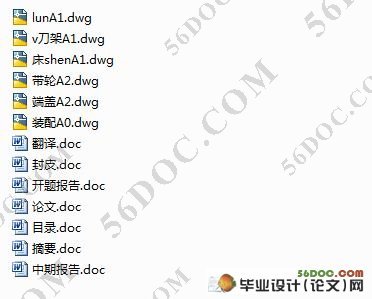

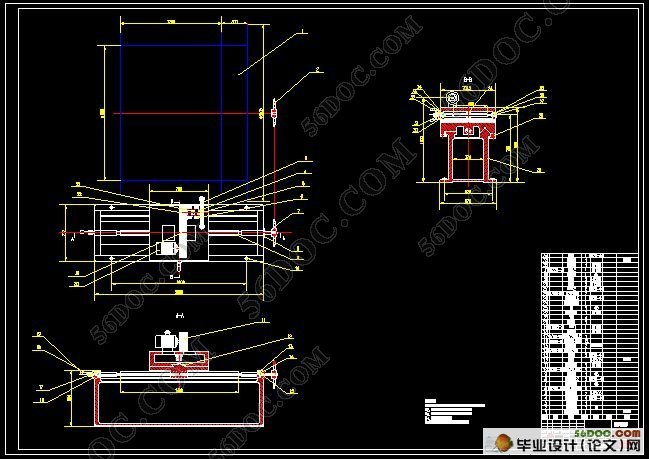

现场铣削提升机滚筒衬板绳槽装置的设计(含开题报告,外文翻译,任务书,毕业论文说明书15000字,cad图纸6张)
摘要

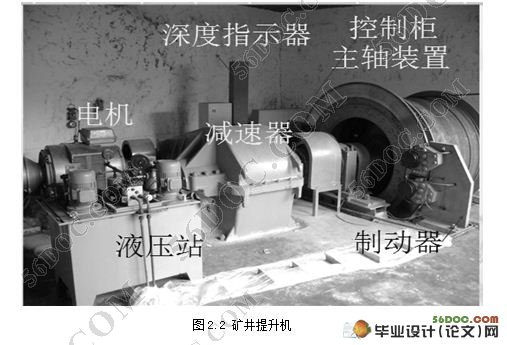

矿山提升设备是矿山运输中的咽喉设备，占有特殊地位，是井下与地面联系的主要工具。提升机是用来将矿物运出矿井的设备。本文详细介绍了JTP—1.6×1.2型提升绞车的卷筒车绳槽装置，核心部件“车槽装置”的重要工作原理及其设计思想、方法、步骤、工作的全过程。对车槽装置与滚筒的连接方式、丝杠的支承方式、轴承的选用、螺母及丝杠等部件进行设计。
针对提升绞车的工作范围及已知条件进行分析，设计出一套卷筒车绳槽装置，这种装置结构简单，操作方便，绳槽深度的间距控制比较准确。也可以减少因绳槽加工不合理而出弦的咬绳和断绳的发生几率，是钢丝绳井然有序的排列在滚筒上。

关键词：提升绞车  滚筒  丝杠  轴承  导轨

Abstract
Mine hoisting equipment is mine in transportation of throat equipment, special status, is the underground and surface contact of the main tools. Lift machine is used to convert the minerals out of the device. This article details the JTP - 1. 6 × 1.2-winch drum car Groove device, core components of the grooves device "important works and design ideas, methods, procedures, work in process. On grooves and drum connection, screw the support, selection of bearings, nuts and screws, etc.
For the operating range of the hoist and known conditions for analysis, design a reel cart Groove device, the device structure is simple, easy to operate, Groove depth of spacing control more accurate. You can also reduce the Groove processing is not reasonable and squid industry SAC ® and rope incidence is rope uncluttered arranged in drum.

Key words: drum hoist  bearing ball  screw   Guide

设计任务书
5.1 设计任务书综述
    滚筒衬板是提升机主轴装置上的一个主要零件，《规程》规定衬板应当带绳槽，以保证钢丝绳有序缠绕，设计一种现场车削装置，来在衬板安装到滚筒上后来车削绳槽。
5.2 主要任务
    设计现场安装支架、自动进给装置。
5.3 设计要求
    1.减速器装配图1张(0号)。
 2.零件工作图4-5张。
 3.设计计算说明书1份。
5.4 设计步骤

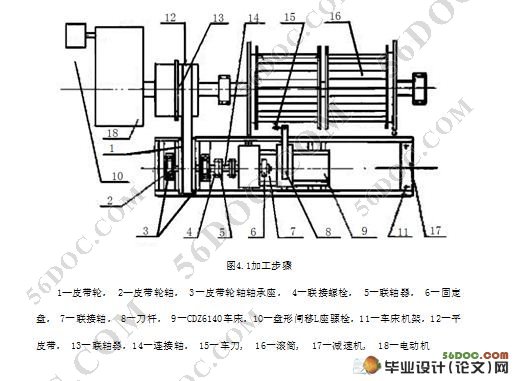

1.总体方案设计

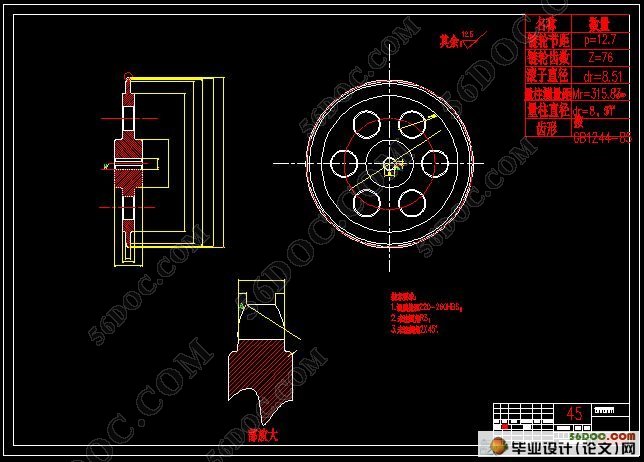

2.链轮传动设计
3.丝杠传动设计
4.带传动设计
5.装置导轨设计
6.刀具与刀架设计
7.其它零、部件设计
5.5 设计参数
    1.提升机型号：JTP-1.6×1.2；
    2.提升速度：3.25m/s；钢丝绳直径：24.5mm；
    3.卷筒个数: 1个;卷筒直径：1.6m;卷筒宽度：1.2m；
    4.钢丝绳最大静张力差61KN；
    5.主电动机功率：220KW,极数6.
