斜坡地割草机设计(含cad零件图和装配图)(含选题审批表,任务书,开题报告,中期检查表,论文说明书11300字,CAD图纸7张合一)
摘 要：本次设计的斜坡地割草机主要由电机、机架总成、割草装置、调高机构、控制机构、行走总成、铰链组成，机架总成由割草机箱体、前后轴支撑架，割草装置由割草电机、导流罩、传动轴、割刀盘和割刀组成。本次设计通过铰链连接的方式实现了平地与斜坡地同时作业，这样既实现了平地的割草工作又做到了斜坡地的割草工作极大的提高了割草机的工作效率。本次设计的斜坡割草机既适用于平地又适用于斜坡地的两用割草机，使用电机作为割刀工作，以人工推动驱动轮行走实现了既无废气又无噪音污染。符合环保要求。
关键词：斜坡地；草坪；割草机；环保
Design of weeding machine for slope area
Abstract：The design of the slope ground mower is mainly composed of a motor, a machine frame assembly, cutting device, the regulating mechanism, control mechanism, walking assembly, a hinge, a frame assembly by mowing machine box body, front and rear axle support frame, mowing apparatus comprises a mowing motor, dome, drive shaft, cutter disk and a cutting knife. This design through the hinge connection way of plain and slope land at the same time, it can implement the ground lawn mowing jobs do inclined slope of the mowing work greatly improves the work efficiency of the lawn mower. The design of the slope lawn mower is suitable for flat ground and suitable for sloped land two-purpose mower, using a motor as the cutter, with artificial push the drive wheel walking achieved neither exhaust gas and noise pollution. In line with the requirements of environmental protection.
Key words：Slope land; Lawn; Lawn mower; Environmental protection
设计用途
中国柑橘种植面积和产量目前均为世界第一；柑橘是中国南方栽培面积最大、涉及就业人口最多的果树。近年来，随着我国劳动人口减少，老年及妇女劳动力增加，不仅增加了柑橘生产成本，同时造成劳动力缺乏。我国南方大部分桔园分布在山区和丘陵地区，柑橘树单一、条栽种植对机械提出了特殊要求，现有的田间作业机械因动力不足和自身体积较大而很难进入园中行间作业，满足要求的桔园作业机械设备严重缺乏，对效率高、体积小、自重小、传动平稳、适应坡地工作环境的机械设备需求越来越迫切。因此，开发研制适合丘陵山区桔园的斜坡地除草机具有重要的现实意义。。
本次设计的斜坡地割草机是专为适合丘陵山区桔园设计的[5]。
研究方案（研究目的、内容、方法、预期成果、条件保障等）（宋体五号，行间距单倍行距）
研究方案
研究目的：通过设计斜坡地割草机提高自己对所学知识的融会贯通，提高自己的动手查阅能力和自己的综合分析能力，增强自身的设计分析能力。
研究内容：明确设计具体任务，设计原始条件及主要技术指标；设计方案的形成（比较与论证）；总体方案的拟定与计算，关键零件的强度的计算与分析：如传动齿轮、轴等，典型零件如车架的结构设计说明。
研究方法：通过网上资料的搜索和对市场的亲身调查去了解现在割草机的发展现状、现在的技术水平和现在的一些设计数据，然后针对指导老师所给的课题通过前面的参考、大学四年所学的知识、各种渠道查到的数据资料、自己的数据计算和指导老师的帮助，完成好这份斜坡地割草机的设计任务。
预期成果：
1、不少于设计图纸4张（0#），全部是CAD绘制。
２、计算说明书不得少于1.0万字。包括:
1）前言：主要写设计的目的、意义、研究的现状、本毕业设计的主要内容。
2）总体方案的拟定与计算：方案的比较、选优、必要的简图和设计计算，验证能达到上述设计目标。蓄电池、电动机及其控制器、轮胎、轮辋等的选型说明。
3）关键零件的强度的计算与分析：如齿轮、轴等，可以用计算机辅助设计计算。
4）典型零件如车架的结构设计说明：有必要的插图，文字针对插图进行说明。
5）设计总结：是对整个毕业设计主要成果的总结。在总结中明确指出本毕业设计的优点和缺点（或没有考虑周全的地方)，对其应用前景和社会、经济价值等加以预测和评价，并指出今后进一步改进设计的方向与设想。
6）致谢：对老师和给予指导或协助完成毕业设计工作的组织和个人表示感谢。
条件保障：通过计算的校核、计算数值的是否合理、适当的计算机演示的及图纸样子的合理性可以判断出自己所设计的斜坡地割草机是否有问题，这样就可以保障自己设计。
目 录
摘要……………………………………………………………………………1
关键词…………………………………………………………………………1
1 前言……………………………………………………………………………2
1.1 割草机的发展历史…………………………………………………………………2
1.2 我国割草机的发展 …………………………………………………………………3
1.2.1发展状况…………………………………………………………3
1.2.2 存在问题 ……………………………………………………………3
1.3 斜坡地割草机的使用……………………………………………………………… 4
1.3.1 设计用途……………………………………………………………………… 4
1.3.2 注意事项……………………………………………………………………… 4
2 割草机的概述…………………………………………………………………………… 5
2.1 割草机的分类……………………………………………………………………… 5
2.2 割草机割草的基本要求 ……………………………………………………………6
2.3 本割草机的结构特点与工作原理………………………………………………… 6
3 割草机的设计计算……………………………………………………………………… 8
3.1 电动机的选择……………………………………………………………………… 8
3.2 割刀轴的设计……………………………………………………………………… 8
3.2.1 轴的设计……………………………………………………………………… 8
3.2.2 轴的材料选择………………………………………………………………… 9
3.2.3 轴的计算……………………………………………………………………… 9
3.3 刀片的设计及其计算………………………………………………………………12
3.4内置调高机构的设计……………………………………………………………… 14
3.4.1 内置调高结构的设计计算……………………………………………………14
3.5 铰链的设计…………………………………………………………………………17
4结论…………………………………………………………………………18
参考文献 ……………………………………………………………………19
致谢……………………………………………………………………………19
附录
附图1：档位调高座零件图
附图2：后轴端盖零件图
附图3：摇臂零件图
附图4：车后轴零件图

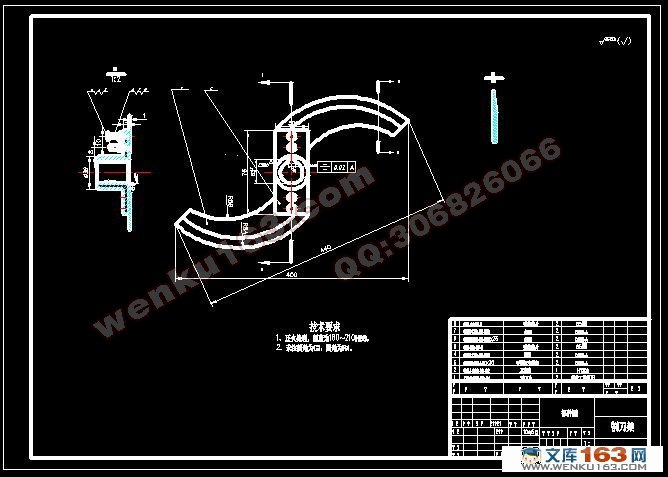

附图5：割刀架部件图
附图6：铰链部件图

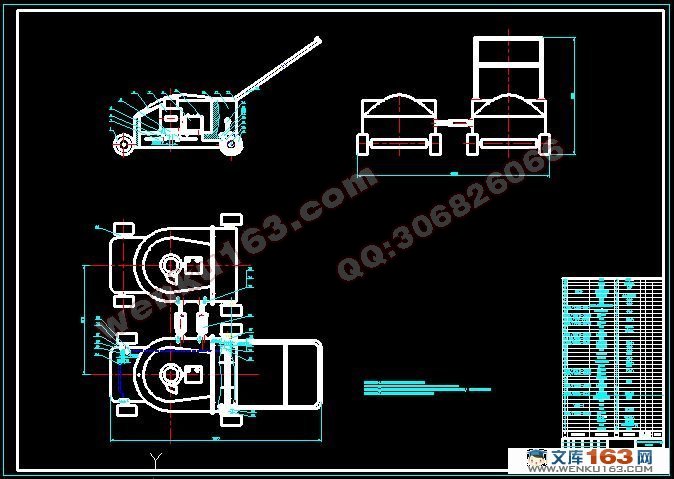

附图7：割草机装配图
|
