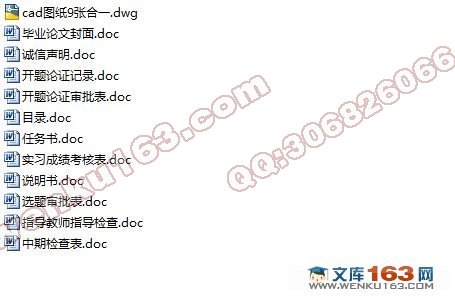

侧边传动式旋耕机的设计(含cad零件图和装配图)(含选题审批表,任务书,开题报告,中期检查表,论文说明书11000字,CAD图纸9张)
摘 要：旋耕机是一种实用性强、应用范围广的耕整地机械，具有切土效果好、碎土能力强、耕后地表平坦等特点，在各种土壤条件下一次性可达到待播状态，可基本满足农业精细耕作的要求。近年来，我国进行了种植业结构调整，特别是北方地区，耕整用宽幅高速型旋耕机成为发展方向，大中型拖拉机具有强劲的动力输出、较大的牵引力和悬挂提升能力，为配套旱地耕作型联合作业提供了先决条件。而旋耕作为驱动型耕作机械，易于更换和附加工作部件，形成灭茬、深松、碎土、做畦、起垄、开沟、精量半精量播种、深施化肥、铺膜、镇压和喷药等多项作业的结构紧凑的联合作业机组，大幅度提高了生产效率，降低了作业成本。本次设计的侧边传动式旋耕机结构简单、生产率高、功率消耗少、经济效率高。
关键词：旋耕机；旋耕刀片；变速箱；传动系统
Design of Side Transmission TypeRototiller
Abstract: Rotary cultivator is a kind of soil preparation machine with strong practicability and wide application. It cuts soil with good effect, breaks soil with powerful capacity and makes the soil surface flat after tillage, and so on. It can make soil in all kinds of conditions once achieved the state to be broadcast, which can basically meet the requirements of agricultural farming. In recent years, the planting structure of our country has been adjusted, especially in northern areas, thus tillage with a wide high-speed-type rotary tiller has developed. Medium-sized tractor provides a prerequisite for supporting dry land farming-based combination process with its strong power output, greater traction and enhanced ability of suspension. However, the rotary cultivator machine, as a driven model rotary machine, is easy to change, subjoins working parts and forms multiple-assignment and compact-structure joint operating units that clean stubble, loose the soil deeply, break soil, do beds, ridge, ditch, sow precise and quantity seeds, fertilize deeply, pave membrane, press soil and spray, which greatly improves the production efficiency and reduces the assignments cost. This designed side transmission type rotary cultivator in the paper has simple structure, high productivity, low power consumption and high economic efficiency.
Key words：Rotary Cultivator；Rotary Blade；Gear-Box；Transmission System
阅旋耕机现有技术，对存在的问题翻阅参考文献。通过指导老师和工程师的启发和指导，解决课题设计的盲点，并且充分发挥自己的想象力，进行创新性设计。利用在农业研究所的实践的机会，对旋耕机进行全方面的了解及研究，掌握其结构特点和控制原理。可以使用多种软件进行计算机辅助设计如Pro/e、Auto CAD等，这样就可以加快设计进程，提高设计质量。定期接受老师的指导，及时改正设计过程中出现的错误。该课题属于对农业机械的研究，目前技术相对成熟。同时连云港灌云是全国最大的旋耕机生产基地，可更方便了解到最新的旋耕机技术，有效帮助设计，因此，本课题是可行的。
根据目前旋耕机的使用现状，预计旋耕机的研究重点将是以下几个方面：
（1）在传动方面，现有的旋耕联合作业机具机架刚性不足，影响传动系统零件寿命，可靠性低。
（2）旋耕刀具设计参数不合理，作业性能差。
（3）侧边传动式旋耕机部件的结构设计。
（4）与发动机功率匹配。
（5）整机应满足基本农艺要求，耕深10～13cm，配套动力为15～30KW的拖拉机。
（6）作业后，地膜与垄台要贴实、无皱折、无卷曲、无漏覆。
本次设计主要是要一次同步完成翻土、碎土、平整地表等作业，并且须通过合理选择参数和优化机构设计，使之整体尺寸、结构设计合理，功率消耗低，满足作业要求，同时克服其他可能存在的问题。
目 录
摘要…………………………………………………………………………………1
关键词………………………………………………………………………………1
1 前言……………………………………………………………………………2
2 总体方案的选择及确定………………………………………………………3
2.1 工作方式的选择……………………………………………………………3
2.2 动力的选择…………………………………………………………………3
3 工作参数的计算及选择………………………………………………………3
3.1 刀片运动轨迹及其分析……………………………………………………3
3.2 机组前进速度与刀片回转速度的配合……………………………………5
3.3 耕作深度……………………………………………………………………5
3.4 切土节距……………………………………………………………………5
3.5 耕幅的确定…………………………………………………………………6
3.6 机具的配置…………………………………………………………………6
3.7 功率耗用……………………………………………………………………6
4 结构设计……………………………………………………………………7
4.1 传动方案拟订………………………………………………………………7
4.2 传动装置设计………………………………………………………………8
4.2.1 总传动比的计算及分配………………………………………………8
4.2.2 计算传动装置的运动和动力参数……………………………………8
4.2.3 圆锥齿轮计算及校核…………………………………………………9
4.2.4 滚子链传动的设计计算………………………………………………12
4.3 主要工作部件的设计及校核 ……………………………………………14
4.3.1 旋耕机刀片的设计……………………………………………………14
4.3.2 刀片的配置与排列……………………………………………………17
4.3.3 旋耕机刀轴设计………………………………………………………18
4.3.4 旋耕机刀轴的强度校核………………………………………………19
4.3.5 罩壳和平土拖板的设计………………………………………………22
5 机组的调整………………………………………………………………………23
6 结论………………………………………………………………………………24
参考文献 …………………………………………………………………………24
致谢…………………………………………………………………………………25
附录…………………………………………………………………………………25
附录
附录1：旋耕机总装配图A0

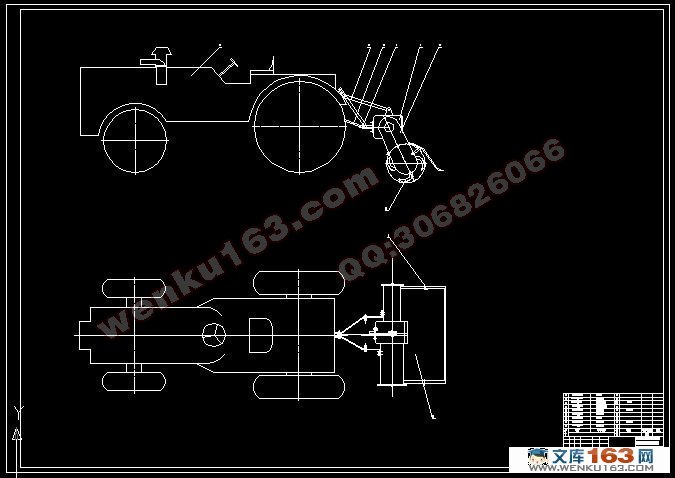

附录2：旋耕机配置示意图A1
附录3：刀轴图A2
附录4：弯刀图A2
附录5：刀片配置图A2
附录6：圆锥齿轮轴图A3
附录7：大圆锥齿轮图A3
附录8：链轮图A3
附录9：第二传动轴图A3
|
