咖啡粉枕式包装机总体设计及计量装置设计(含cad零件图和装配图)

来源:wenku163.com  资料编号:WK1637812 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1637812
资料介绍

咖啡粉枕式包装机总体设计及计量装置设计(含cad零件图和装配图)(含选题审批表,任务书,开题报告,中期检查表,论文说明书11000字,CAD图纸13张)
摘  要:本设计是咖啡粉枕式包装机,课题来源于盐城市盛和轻工机械厂。主要设计内容为:咖啡粉枕式包装机的包装原理设计,计量装置工作原理,包装的总体结构设计及计量装置的总体结构设计,本包装机考虑到咖啡粉的特性和包装袋的要求以及该厂的实际生产条件,选用凸轮作为包装袋封口和牵引的主要机构;同时采用量杯式计量,并且通过开闭盖销对活动底盖的位置限制来实现量杯下料口的开闭,从而保证计量过程的稳定,本设计对咖啡粉包装的传动路线和包装路线进行了分析,并对传动比进行合理分配,解决了咖啡粉快速、稳定、自动包装等问题。实现了包装机的预期效果。
关键词:包装机;计量装置;咖啡粉

The Design of Overall Packing Machine and Measurement Device for Coffee Powder
Abstract : The design of overall packing machine for coffee powder ,subjects come from Yan cheng sheng he light machinery factory . The design of the principle of the packaging for coffee powder , measuring device principle, the overall structure of packaging design and the overall measurement device structure design. The packaging machine for coffee powder accounts into characteristics and requirements of the packaging plant and the actual production conditions, cam was taken into account during the design; While using measuring cup meter, serviced through the opening and closing of activities bottom cover the location restrictions to achieve the mouth of measuring cup opening and closing, measurement process so as to ensure stability. The design of the coffee powder packaged transmission and packaging line analysis and drive reasonable allocation. Resolved quickly coffee powder, stability,automatic packaging problem and so on . Implementation of the packaging machine achived expected goal .
Key words : Packaging; Metering devices; Coffee Powder

研究内容:
设计一台咖啡粉枕式包装机,具体进行总体设计、横封切断装置设计及计量装置设计。主要内容有:
1.总体设计
(1)制定总体方案;
(2)完成动力设计、运动设计、结构设计

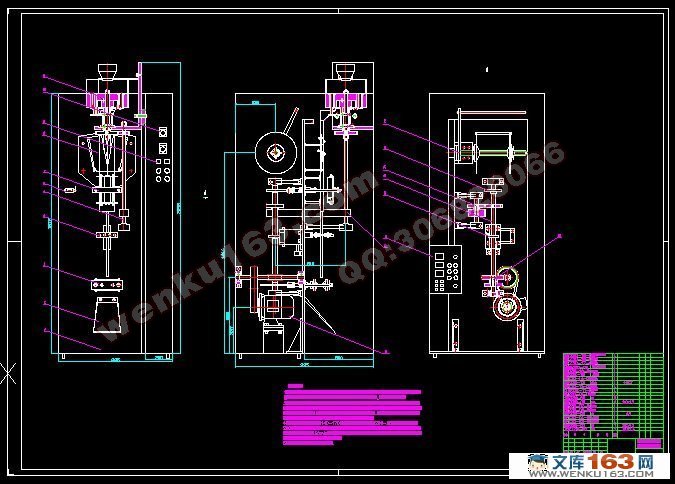

(3)绘制总装配图
2.计量装置设计

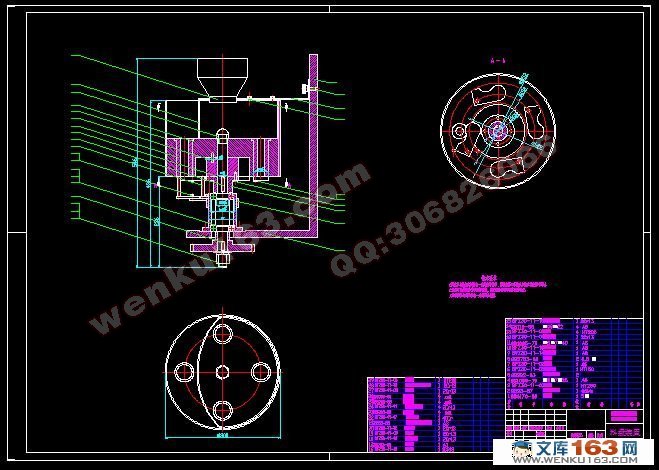

(1) 计量装置装配图;(2)零件图;(3)有关计算、校核等
3.横封切断装置设计
横封切断装置三维爆炸图
研究方法:
以实验法为主,辅以比较研究法、经验法及查阅文献资料等方法。
利用学校的的资源积极向老师同学请教,以及在电脑上用CAD建模;查相关的文献资料以及设计手册来保障毕业设计的顺利完成。

咖啡粉枕式包装机总体设计

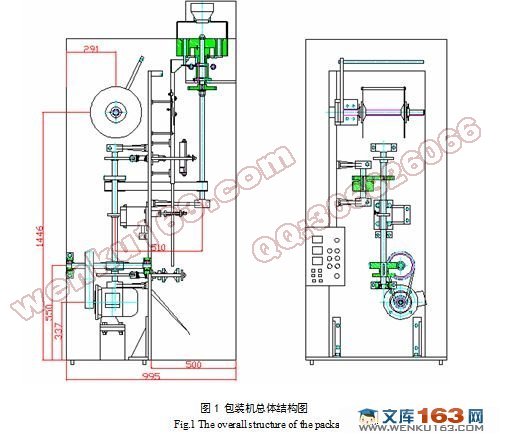

咖啡粉枕式包装机的包装原理: 咖啡粉枕式包装机整体是由几个机构组成,主要有:料盘装置,横封装置,竖封装置,走袋装置,料卷装置,电机等通过一定的传动关系组成。塑料薄膜卷在料卷装置上通过成型器成型形成卷筒状然后通过竖封装置热封,再通过牵引机构向前走袋,在走袋的过程中料盘装置把计量好的咖啡粉通过料斗注入竖封好的袋中,最后通过横封机构横封切断,包装完成。根据包装机的要求,在包装过程中要确保各个装置之间运动协调。
传动方案要满足工作可靠、结构简单、尺寸紧凑、传动效率、使用维护便利、工艺和经济性好等要求。
经过分析与比较,决定采用如下运动方式:电动机带动V带轮转动,经过蜗杆蜗轮减速带动凸轮轴转动,然后一部分动力通过用同步带轴,同步带轴通过一对齿轮把动力传给料盘轴。用蜗杆蜗轮减速是因为它的传动比大可以一次将转速降到需要的大小,使结构简单;用一根轴同时带动横封机构、竖封机构、走带机构既能使结构简单又能保证三者之间同时协调的工作;用同步带传动既能保证准确的传动比又能实现较大中心距的传动。


咖啡粉枕式包装机总体设计及计量装置设计(含cad零件图和装配图)
咖啡粉枕式包装机总体设计及计量装置设计(含cad零件图和装配图)
咖啡粉枕式包装机总体设计及计量装置设计(含cad零件图和装配图)


目    录
摘要    1
关键词    2
1  前言    3
2  咖啡粉枕式包装机总体设计    4
 2.1动力设计    5
       2.1.1电动机的选择    5
       2.1.2计算传动装置运动和动力参数    6
       2.1.3传动装置的总传动比及分配各级传动比的计算    7
3  传动装置设计    7
3.1V带设计    8
3.3同步带传动设计    15
3.4齿轮的设计    17
3.5料盘轴的结构设计和校核    19
4  计量装置设计    21
4.1料盘装置设计    23
4.2量杯尺寸确定    23
4.3料盘结构尺寸确定    24
4.4联接盘设计    24
4.5料盘罩设计    25
5结论    25
参考文献    26
致谢    26
附录    27

附录
附录1:(装配图A0×1)
附录2:(零件图A1×2)
附录3:(零件图A2×3)
附录4:(零件图A3×6)
附录4:(零件图A4×1)
