厨房垃圾肥料加工机械研制(含cad零件图和装配图)

厨房垃圾肥料加工机械研制(含cad零件图和装配图)(含选题审批表,任务书,开题报告,中期检查表,论文说明书12000字,CAD图纸30张)
摘  要：当前世界上垃圾产量每年都在上升，垃圾量的不断增加及其对生态环境所造成的威胁，已给人类带来了极大的不安。面对世界性的公害，各国都在谋求解决垃圾的具体有效的措施。各国在努力实现城市垃圾处理无害化、减员化的同时，更加注重垃圾处理的资源化。厨房垃圾肥料加工机械是根据目前厨房垃圾随意抛弃没有有效利用起来的社会现状而研制的一种把厨房垃圾加工成有机肥料的专用设备。把厨房垃圾及相应的发酵辅料进入设备后，经过破碎与发酵，最终以有机肥料成品的形式出来，要求整个生产过程实现自动化控制，操作简单方便。故此设备要求实现的机械功能有厨房垃圾破碎、有机肥料输送及提供稳定的破碎发酵工作空间。
关键词：厨房垃圾；有机肥料；破碎；输送

Design of Organic Fertilizer Machine Utilizing in Kitchen Garbage
Abstract: With the increasing amount of waste and its threat to the ecological environment have brought people great anxiety. Facing the worldwide public hazard, every country is seeking to solve the waste problem effectively and make the disposal of urban waste to resource utilization harmlessly and simply. Based on our current kitchen garbage wasting and polluting, this fertilization processing machine utilizes kitchen garbage to become organic fertilizer. After the kitchen garbage and the corresponding fermentation materials throwing into the device to crush, they ferment to organic fertilizer which requires the entire production process to achieve automatic control, simple operation. The main contents of the design include the whole body, the
mechanical parts for waste and fermentation materials mixing and crushing, fertilizer transportation.
Key words：kitchen garbage; organic fertilizer; crusher; processing

究方案（研究目的、内容、方法、预期成果、条件保障等）
本设计课题研究是根据实际需要设计专用设备，要求实现的机械功能有厨房垃圾破碎、有机肥料出料及工作空间。
厨房垃圾破碎机构主要由电机、联轴器、破碎装置、带立座式外球面球轴承组成，出料机构主要为螺旋输送机机构，工作空间为柜体。破碎机构通过离合器与出料机构衔接起来，当设备对垃圾进行破碎时，出料机构不运转，当垃圾发酵完成时出料机构启动同时伴随破碎机构旋转做搅拌用，整个过程生产自动化，操作简单方便。

破碎的原理和目的
破碎是通过外力的作用，破坏物体内部的凝聚力和分子间作用力而使物体破碎的操作过程。经过破碎改变了固体废弃物的性质，消除了其中较大的空隙，使固体废弃物的整体密度增加，并达到固体废弃物混合体更为均匀的颗粒尺寸分布，使其更适合于各类后处理工序所要求的形状、容重等。固体废弃物的机械强度是指固体废弃物抗破碎的阻力。一般用静载下测定的抗压强度、抗拉强度、抗剪强度和抗弯强度来表示，经常以固体废弃物的抗压强度为标准来衡量：抗压强度大于250Mpa的为坚硬固体废弃物；40-250Mpa的为中硬固体废弃物；小于40Mpa的为软固体废弃物。固体废弃物的机械强度还与废弃物的颗粒有关，粒度小的废弃物颗粒其微观裂纹比大粒度颗粒少，因而机械强度较高。在需要破碎的废弃物当中，大多数都呈现脆性，废弃物在破碎之前的塑性变形很小。但也有一些需要破碎的废弃物在常温下呈现较高的韧性和塑性，因此用传统的破碎方法难以将其破碎，在这种情况下需要采取特殊的破碎方法。
固体废弃物破碎的目的是:
(1) 最直接地是减小固体废弃物的容积，方便运输和储存。
(2) 破碎后，为固体废弃物的分选提供所需要的入选粒度，以便下道工序的有效进行，顺利达到回收固体废弃物中的某种成分。
(3) 使固体废弃物的比表面积增加，因此，可使焚烧、热分解更完全，效率更高。
(4) 为固体废弃物下工序提供合适的粒度，以便进一步加工成有用产品。
(5) 垃圾经过破碎之后进行填埋处置时，由于压实密度高而均匀，可减少填埋场工作人员的工作量，加快复土还原。
(6) 破碎之后的废弃物不易损坏分选、焚烧等设备。

设备的初步技术参数
(1) 刀盘型式为水平圆盘式，由刀座和锤片等组成；
(2) 配套动力：1～1.5Kw；
(3) 锤片厚度：2～5mm；
(4) 转速：300～500转/分；
设备外形尺寸(mm)：1000×500×860(长×宽×高)，破碎装置工作直径：385mm，工作长度：400mm，进料口尺寸(mm)：400×400(长×宽)，出料口尺寸(mm)：48×30(长×宽)，


目    录
摘要…………………………………………………………………………………………1
关键词………………………………………………………………………………………1
1  前言…………………………………………………………………………2
1.1  课题提出的背景………………………………………………………………2
1.2  研究目的和目标………………………………………………………………2
2  整体方案确定…………………………………………………………………………3
2.1  方案制定………………………………………………………………………3
2.1.1  破碎原理和目的…………………………………………………3
2.1.2  破碎的方法和特点………………………………………………4
2.1.3  传统破碎设备…………………………………………………………5
2.1.4  破碎与输送设备的选择………………………………………………6
2.2  关键零件的选型………………………………………………………………6
2.2.1  设备的初步技术参数…………………………………………………6
2.2.2  动力选型………………………………………………………………6
2.2.3  破碎机构主要零件选型………………………………………………7
2.2.4  离合器选型……………………………………………………………10
2.2.5  输料机构的主要零件选型……………………………………………11

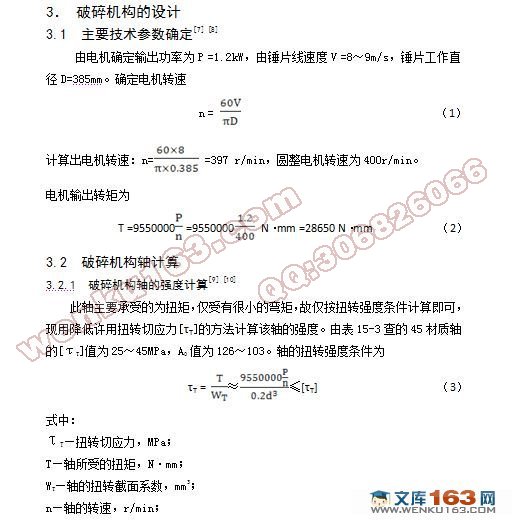

3  破碎机构的设计………………………………………………………………12
3.1  主要技术参数的确定…………………………………………………………12
3.2  破碎机构轴计算………………………………………………………………12
3.2.1  破碎机构轴的强度计算………………………………………………12
3.2.2  破碎机构轴的结构设计………………………………………………13
3.3  刀座的设计…………………………………………………………………14
3.4  键的强度校核………………………………………………………………14
3.5  轴承选择……………………………………………………………………15
3.6  联轴器选择…………………………………………………………………15
3.7  破碎机构输出端设计…………………………………………………………15
3.8  破碎机构的整体结构…………………………………………………………15
4  输送机构的设计………………………………………………………………16
4.1  落料装置的设计………………………………………………………16
4.2  输送机构设计…………………………………………………………18

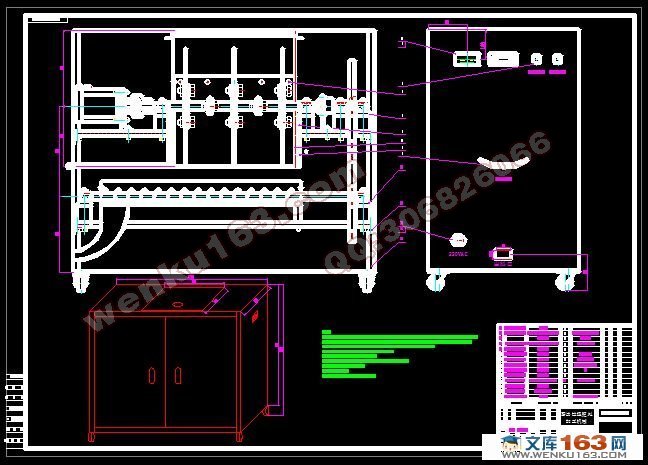

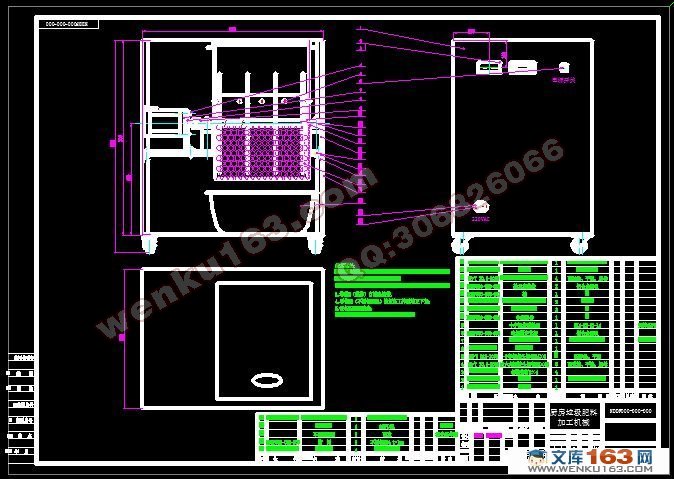

5  厨房垃圾肥料加工机械整体结构……………………………………………………19
6  结束语……………………………………………………………………22
参考文献…………………………………………………………………………………23
致谢………………………………………………………………………………………23
