杂交水稻籽粒分选清选机械装备设计

来源:wenku163.com  资料编号:WK1637867 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1637867
资料介绍

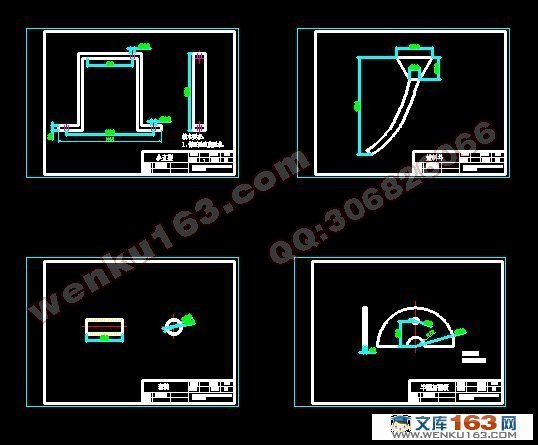

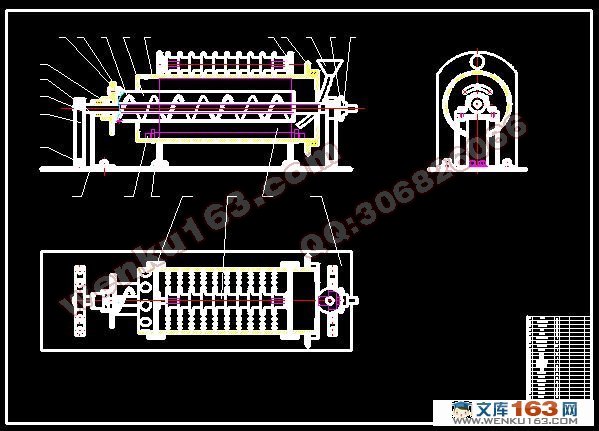

杂交水稻籽粒分选清选机械装备设计(含开题报告,论文说明书8500字,cad图纸20张)
摘  要:杂交水稻工程化制种改变了以前杂交水稻母本于父本间行种植的方式,采用母本与父本混合种植的方式,这就造成了收获后的种子既有母本又有父本;通过实验研究分析可得,母本籽粒的长度约6mm左右,而父本籽粒大约11-12mm,根据两种籽粒的长度的特性的不同,拟设计以窝眼滚轮筒为主要工作部件的清洗机来清选出所需要的母本籽粒。本设计根据当前社会发展需要,自行设计了窝眼滚轮筒,介绍了窝眼滚轮筒国内外研究情况和研究意义。本窝眼滚轮筒重点对分选筒内籽的运动动力学分析,得出了影响籽粒分选的主要因素窝眼分选筒的直径、角速度及斜置倾角,设计计算了各主要部件所需参数并进行了校核,完成了装备图及各主要零件的图纸设计,进行了自我总结。
关键词: 分选;窝眼筒;动力学分析;推料螺旋

Design Of Grain Scalping Machine
Abstract: Hybrid Rice Seed Production of Hybrid Rice changed the previous inter-row cultivation of the female parent in the way male, female and male parent by way of mixed cultivation, which resulted in the seeds after harvest have both male female parent;analysis can be obtained through experiment, the grain length of about 6mm female parent, while the male seed of about 11-12mm, according to the characteristics of the two grains of different length, to be designed to nest eye roller tube as the main working parts of the washing machine required to settle the election of the female parent grain.The design based on the current social development, to design a roller tube eye socket, eye socket roller tube introduced the situation and significance of domestic and international research. The roller tube nest eyes focus on the movement of seed tube sorting dynamic analysis of grains obtained the main factor separating the eye socket diameter tube sorting, angular and oblique angle, design and calculation of the major components required parameters were checked, completed the plans and major parts and equipment design drawings, were self-summary.
Keywords: Separation, Indent cylinder, Dynamic analysis;Pusher spiral

2.2工作原理
待分选的籽粒通过进料斗喂入窝眼分选筒内并随分选筒一起转动。短粒种子直接充入分选滚筒内壁的窝眼孔中并随分选滚筒一起转动,当被带到一定的高度后,籽粒脱出窝眼孔,直接掉入承种槽内,再由承种槽内推料螺旋推送经排种口排出。而长粒种子因不能进入窝眼孔,在分选筒内壁摩擦力的作用下被带到一定高度后下滑,同时因分选筒沿轴向有一斜置倾角,籽粒在下滑的过程中存在轴向的滑移运动,最终长籽粒随分选筒一起做复杂的螺旋线运动并沿分选筒轴线经排种口排出。这样就完成了父本与母本籽粒的分离清选。进料斗、窝眼分选筒、承种槽、推料螺旋、排料口构成了短粒母本种子的输送路线;进料斗、窝眼分选筒、排料口构成了长粒父本种子的输送路线。
当分选筒窝眼孔被籽粒堵塞时,防堵拨齿随分选筒的转动主动插入到窝眼孔中,将堵留在窝眼孔中的籽粒推出窝眼,实现清种,有利于下一步短粒种子充入窝眼孔实现分选。
2.3    系统总体方案设计
1)组成:主要由电动机与分选机两部分组成
2)特点:能保证准确的平均传动比;传递的功率大,且张紧力小,传动的效率高,一般达到0.95-0.98;能在低速重载和高温条件及露天等不良环境中工作;

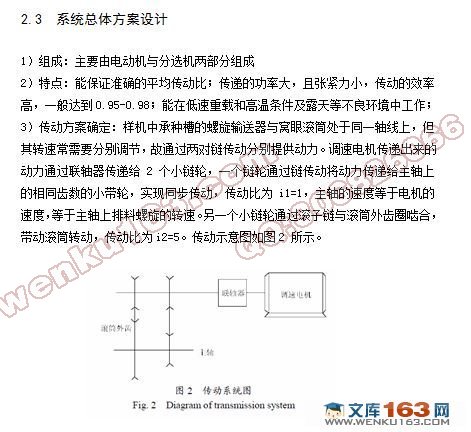

3)传动方案确定:样机中承种槽的螺旋输送器与窝眼滚筒处于同一轴线上,但其转速常需要分别调节,故通过两对链传动分别提供动力。调速电机传递出来的动力通过联轴器传递给2 个小链轮,一个链轮通过链传动将动力传递给主轴上的相同齿数的小带轮,实现同步传动,传动比为i1=1,主轴的速度等于电机的速度,等于主轴上排料螺旋的转速。另一个小链轮通过滚子链与滚筒外齿圈啮合,带动滚筒转动,传动比为i2=5。传动示意图如图2 所示。
