DDL型叶片结构与工艺设计—DDL型叶片结构设计
来源:wenku163.com 资料编号:WK1638067 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1638067
资料介绍
DDL型叶片结构与工艺设计—DDL型叶片结构设计(含任务书,开题报告,外文翻译,进度检查表,毕业论文14000字)
摘 要
当今世界,风力发电已成为新能源主题之一。与此同时,风力发电机叶片的发展也十分迅速。其良好的设计、可靠的质量和优越的性能是保证风力发电机组正常稳定运行的决定因素。叶片的翼型设计、结构形式直接影响风力发电装置的性能和功率。叶片是风力发电机中最核心的部分,是风力发电机中叶轮的最基础和最关键的部件,所以叶片设计的好坏,决定了风力发电机的优劣。叶片也是受力最为复杂的部件。设计良好的叶片是风力机获得较高风能利用系数和较大经济效益的基础。叶片作为接收风能的主要部件,在整个风电设备系统中的地位尤显重要,要求其具有合理的翼型设计。优质的材料和先进的工艺,其设计!制造和性能成为了重点研究和大力发展的目标"目前对于叶片的研究集中在翼型、结构、材料和工艺制造方面。
关键词:叶片的发展;叶片结构设计
Abstract
In today's world,wind power has become one of the.new energy。 theme. At the same time, the development of wind turbine blade is also very quickly. The good design, reliable quality and superior performance is to ensure that the determinants of the normal and stable operation of wind turbines. Airfoil design, blade structure directly affect the performance and power of wind power generation device. The blade is the core part of the wind generator, is the most basic impeller in wind power generator and the most critical components, so the blade design is good or bad, the wind turbine performance. The leaf is the most complex part. Blade design is a good wind turbine foundation for high wind energy utilization coefficient and greater economic benefits. Leaves as receiving the main components of the wind energy in the entire wind power equipment system is particularly important, a reasonable airfoil design! Quality materials and advanced technology, designed manufacturing and performance become the focus of research and vigorously development for blade research focused on the airfoil! structure! materials and manufacturing process.
Key words:Blade;blade design
叶片的研究与设计
风力机叶片设计涉及内容十分广泛,需要满足一些要求,而优良的叶片设计就是在这些要求中找到一个最优的组合[16]。这些要求可归结为:
(1)对于给定的风速分布,能够获得最大的年能量产值;
(2)当风力机为失速型风力机时,应该能限制它的最大功率输出,以致风力机能正常运行;
(3)能够承受极端载荷和疲劳载荷;
(4)对于上风向风力机,应该避免叶尖变形过大而致使叶片和塔架发生碰撞;
(5)应当避免叶片和塔架发生共振;
(6)应当使得叶片的重量和成本在允许条件下达到最小。
风力机叶片设计一般包括气动设计和结构设计。气动设计包括确定叶片长度、翼型系列、弦长、扭角和厚度分布等几何参数,主要用来满足(1)和(2)的要求。叶片的结构设计包括叶片材料的选择、剖面形式和翼梁的设计,主要用来满足(4)和(6)的要求。一般来讲,气动设计决定结构设计即结构设计是在气动设计基础上进行的,但是风力机叶片的结构设计也不是完全被动的,它从结构角度提出修改意见,甚至改变某些断面形式以求得最佳气动效果和最佳的结构设计
目 录
摘 要 V
Abstract VI
目 录 VII
1 绪论 1
1.1课题来源与背景 1
1.2国内外现状及前景 1
1.2.1 国外风机叶片情况 1
1.2.2 国内风机叶片情况 2
2 叶片的研究与设计 3
2.1 风力机典型结构 3
2.2叶片载荷分析 4
2.2.1载荷分类 4

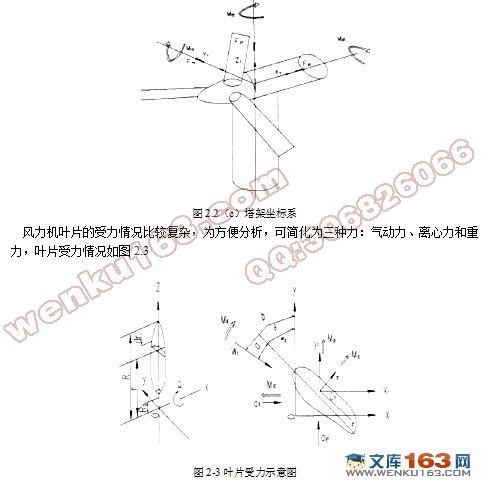

2.2.2载荷计算的坐标系 4
2.2.3气动载荷(记作s) 6
2.2.4重力载荷(记作u) 7
2.2.5离心力载荷(记作v) 8
2.3使用载荷和设计载荷 8
2.4叶片材料的选择 9
3 叶片的结构设计 12

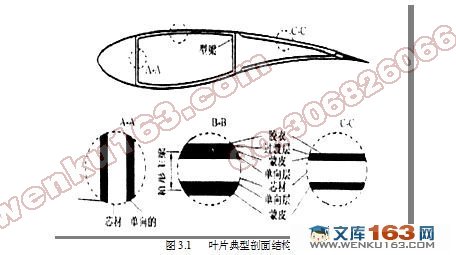

3.1 叶片剖面结构形式设计 12
3.2叶片铺层设计 14
3.2.1铺层设计原则 14
3.2.2铺层设计过程 15
3.3叶片强度和变形设计 15
3.3.1叶片的应力计算 15
3.3.2叶片的变形计算 16
3.4 叶片根端连接设计 17
3.5叶片频率的计算 18
3.6叶片结构设计算例 19
3.6.1叶片气动外形参数 19
3.6.2叶片材料选择 20
3.6.3叶片结构形式 20
4 叶片结构介绍 23
4.1 叶身的设计 23
4.2 叶根的设计 23
4.3 叶片剖面的形状 24
4.4 叶根与轮槽配合图 24
5 结论与展望 26
5.1结论 26
5.2 展望 26
致谢 27
参考文献 28
|
