S195G柴油机机体专用清洗机设计

来源:wenku163.com  资料编号:WK1638102 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1638102
资料介绍

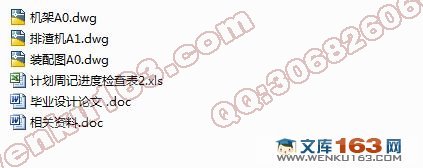

S195G柴油机机体专用清洗机设计(含任务书,开题报告,外文翻译,毕业论文说明书12900字,进度检查表,CAD图纸3张)
摘  要
S195G-01006机体清洗机是用于S195G-01006机体的专用清洗设备。适用于生产流水线上批量生产的已完成机加工的机体在入库前的常温清洗。S195G柴油机机体专用清洗机床采用高压喷射清洗方式。本机床为液压步进、连续型、多工位清洗机。机床主要由机架、输送机构、水箱、清洗液输送系统、喷水清洗系统、喷气吹干系统、液压系统、电气控制系统组成。采用液压步进式连续型工作生产方式:机体从上料端上料后,由步进式输送机构在PLC程序控制系统控制下按程序先后送入清洗、吹干工位,完成定点对位清洗及吹干以后输出。从机体上料后能自动完成机体的清洗、吹干等工序,直至自动输出。由于采用流水线清洗,清洗效率高;由于采用定点,对位清洗清洗效果特别好,清洗质量高;控制系统采用PC控制,操作完全实现自动化。因此,清洗任务能安全高效的完成,并且操作、维护十分方便。

关键词:S195G柴油机机体;清洗;高压喷射清洗;液压步进式输送机构

Abstract
   S195G -01006 cleaning equipment is a special cleaning machine for the mass-produced diesel engine bodies of S 195G -01006 at room temperature before they are sent into stock after they come out of the production lines with the machining finished. High-pressure spraying cleaning method is applied in this hydraulic stepping, continuous-working and multiple-step cleaning machine tool. It is composed of tool rack, conveying mechanism, water tank, washing liquid delivery system, water spray cleaning system, gas-ejecting drying system, hydraulic system and electrical control system. After the diesel engine body is placed into the cleaning machine from the input port, the diesel engine body will be sent along the stepping conveying mechanism to be cleaned and dried step by step as programmed by PLC program control system. After the fixed-point and aligned cleaning and drying are finished, the engine body will be sent out automatically. The whole procedures of input, cleaning,drying and output are complete automatization. As production-line cleaning mode is made use of, the cleaning efficiency of this cleaning machine is great; And because the cleaning is done at fixed points and is aligned with the engine body, the cleaning quality is high and the cleaning effect is good. With the PC control system applied, the whole operation realizes automatization. Hence, the cleaning task is accomplished safely and highly efficiently. Besides, the operation and maintenance of this cleaning machine are very convenient.

Key words: S195G engine block;washing machines;high pressure water cleaning;hydraulic Step-by-step transfer agencies

设计技术参数
S195柴油机机体的污垢性质:油污、杂物、切屑等。
   (1)清洗部位:孔及内、外表面;
   (2)清洗工艺流程:上料→空位→清洗→空位→吹干→下料,每步跨距 580机身长度约3500;
   (3)生产节拍:每个生产周期为三分钟;
   (4)工件摆放位置:按工件图正视图位置摆放,四角4-Ф13孔为定位孔,底面朝下,二个大面在左右;
   (5)输送方式:步进式,定点对位清洗,清洗时间为2分钟;
   (6)清洗压力:0.5MPa;
   (7)压缩空气压力:0.4~0.6MPa,由空气压力提供。

课题的主要内容
本课题的主要内容是完成S195柴油机机体专用清洗机床的设计。最后,将它们转化为能供指导制造、装配、安装、调试和维修用的设计图纸及各类说明书等技术文件。总之,设计的主要内容分为机械系统、液压系统和控制系统三部分以及对夹具的设计。
    本设计需满足的要求如下:
1、达到技术指标所规定要求,满足实际工作需要。
2、整机结构简单实用,满足设计要求。
    3、控制系统要有较高的工作可靠性、安全性。
4、工作时生产任务安全、优质高效完成,设备外形力求简约。


S195G柴油机机体专用清洗机设计
S195G柴油机机体专用清洗机设计


目  录
摘  要    III
Abstract..................IV
目  录    V
1 绪论    1
1.1 清洗机技术现状和发展趋势    1
1.3 课题的主要内容    2
2 清洗机设计方案论证    3
2.1 机体零件的清洗特点    3
2.2 机床总方案    3
2.4 液压系统方案确定    5
2.5 控制系统方案确定    6
3 清洗机主要参数的分析与计算    7
3.1 设计技术参数    7
3.2 机械系统主要计算    7
4 清洗机床的设计    11
4.1 机械系统的设计    11
4.1.1 清洗机床的总体设计    11
4.1.2 机架的设计    15
4.1.3 水箱的设计    16
4.1.4 输送滚道与机构的设计    19
4.1.5 升降喷水吹风系统的设计    21
4.1.6 排渣机的设计    25
4.2 液压系统的设计    26
4.2.1 液压系统原理图设计    27
4.2.2 液压系统管道图设计    27
4.3 控制系统的设计    28
5 结论与展望    29
    5.1结论    29
    5.2不足之处及未来展望    29
致谢    30
参考文献    31
