摘 要
矿山提升设备是矿山运输中的咽喉设备,占有特殊地位,是井下与地面联系的主要工具。提升机是用来将矿物运出矿井的设备。
本文详细介绍了JK型单绳缠绕式矿井提升机核心部件“主轴装置”的重要作用和工作原理及主轴装置的设计思想、方法、步骤、安装的全过程;对原设计理念的连接方式、铸铁法兰盘、支承方式及轴承的选用等进行了改进。
针对提升机容易发生的过卷事故进行分类,分析了事故原因,提出了防护与改进措施。通过对矿井提升机技术改造的案例介绍,总结了在对老式提升机进行安全技术改造的过程中应遵循的原则和注意的问题。
关键词:提升机 滚筒 钢丝绳 主轴
Abstract
The mine lift technique is in the mine haulage pharynx and larynx equipment, holds the special status, and is the mine shaft and the ground relation main tool. Elevator used to bring iron to the top of the mine.
Have introduced the single rope of JK-type to tie up the round type mineral well to promote the machine in detail. The important function and the work principles of the core parts "main shaft device”. And the design thought, method, step that main shaft device, the whole process that installation. To design the conjunction method of principle, casting iron ring flange, support way and exertion of bearing improvement, innovation that go on of design idea and so on.
The often-happened breakdowns of mining hoists are classified, their causes are analyzed, and the prevention measures are put forward. Introducing the case about the safety technical innovation to mine hoist, the paper concludes the principle that should be follow and matters need to pay attention in the course of safety technical innovation to old Russian mine hoist.
Key words: Lifting hoist drum steel wire main axle
矿井提升机生产过程简介

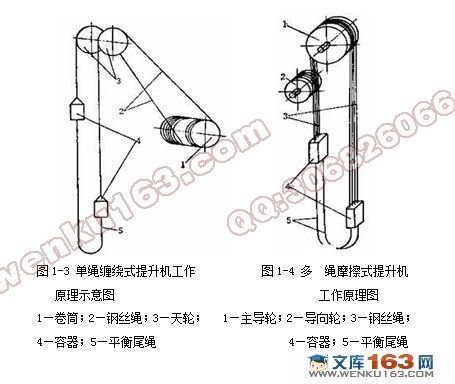

矿井提升机是沿井筒提运矿石和废石、升降人员、下放材料和工具的设备。提升容器有罐笼和箕斗。根据井筒倾角的不同,提升容器分为立井用和斜井用两种.立井用提升容器主要是箕斗和罐笼,箕斗分为底卸式、侧卸式和翻转式,罐笼分为普通罐笼和翻转罐笼。斜井箕斗分为翻转式和后壁卸载式两种。罐笼可用来提升矿石、人员、材料与设备等,但是箕斗不能用来提升人员。不同类型矿井提升机的工作方式和工作环境各有所相同,但其根本的工作原理是相似的,矿井提升机提升原理示意图如图1-1所示:
通过滚筒或齿轮的旋转带动皮带或链条升降,从而实现箕斗或罐笼的升降,在井下和地面之间往复运动,进行对煤和人员、货物的运输。
毕业设计(论文)所采用的研究方法和手段:
(1)全面收集资料,包括所有与矿井提升机有关的论文、书籍等,并进行整理;
(2)对矿井提升机的装置结构、工作原理等进行研究;
(3)在有关生产厂家实习,体会并了解矿井提升机的各部分结构和原理;

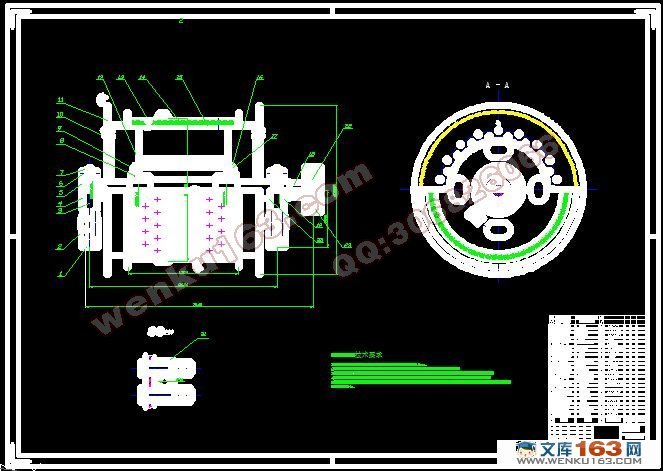

(4)对矿井提升机各部分进行设计分析计算,绘制零部件图与总装图;
(5)完成加工工艺;
(6)对以上几步分块、详细整理,建立好电子文档,并修改和完善其中不足之处,请指导教师审核。
目录
摘 要 1
目录 3
前 言 5
1、绪论 7
1.1 矿井提升机的任务及其地位 7
1.2 矿井提升机的发展历程 8
1.2.1 缠绕式提升机的发展状况 8
1.2.2 矿井提升机生产过程简介 8
1.3 矿井提升机的类型和工作原理 10
1.3.1矿井提升机的工作原理 10
2 提升机械性能参数 12
3 矿井提升机主轴装置结构 14

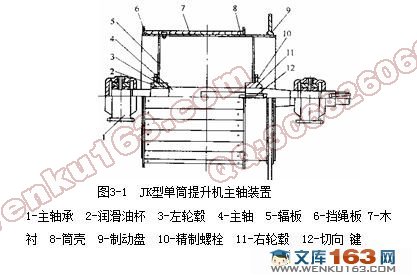

3.1主轴结构图示 15
3.2圆柱滚筒的构造 16
4 JK2X1.5提升机主轴设计 17
4.1主轴的结构 18
4.2主轴的力学模型和受力分析 19
4.3主轴的校核 21
4.3.1综合所有JK2X1.5型矿井提升机已知条件 21
4.3.2固定载荷分配于主轴各轮毂作用点上的力 22
4.3.3钢绳张力分配于主轴各轮毂作用点上的力 23
4.3.4作用于轴上水平方向及垂直方向的合力 24
4.3.5计算支点反力 25
4.3.6计算弯矩 26
4.3.7计算扭矩及扭转强度 27
4.3.8计算危险断面的安全系数 27
4.4键的选型特点和应用 28
4.5联接 29
4.5.1支轮与轴的联接 29
4.5.2过盈配合校核 30
4.5.3 联轴器的选择 33
5 JK2X1.5提升机筒壳设计 34
5.1提升机的外载荷的确定 34
5.1.1正常工作时作用于筒壳上的外载荷 34
5.1.2筒壳许用应力的确定 39
5.1.3筒壳强度计算理论 40
5.1.4刚性支轮处筒壳的强度计算 43
5.1.5绞支支轮处筒壳的强度计算 44
5.2.1已知条件 46
5.2.2计算及校核 46
5.2.3计算筒壳强度 48
6矿井提升机的制动装置 50
6.1 概述 50
6.2 盘式制动器 52
6.2.1 盘式制动器的结构及布置 52
6.2.2 盘式制动器工作原理 55
6.2.3 安全制动 57
6.4盘式制动器的设计计算 58
6.4.1 盘式制动器工作时所需制动力 58
6.5盘式制动器的调整和维护 61
6.5.1 闸瓦间隙的调整 61
6.5.2 蝶形弹簧的检查 62
总 结 63
致 谢 64
参考文献 65
|
