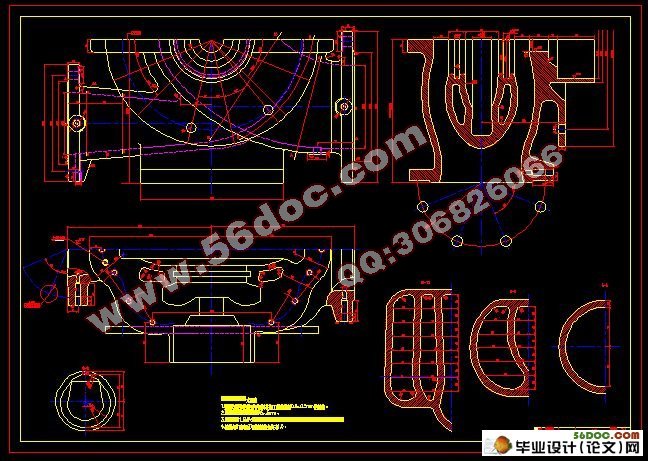

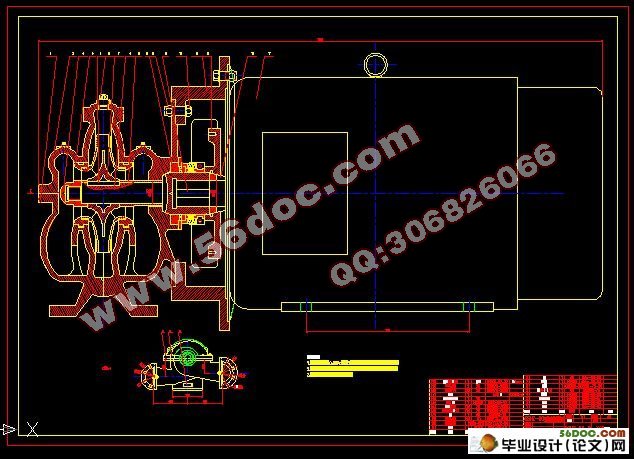

直联式双吸离心泵的设计(含cad零件图和装配图)(任务书,外文翻译,毕业论文说明书10000字,CAD图纸10张)
摘要
泵是应用非常广泛的通用机械，可以说是液体流动之处，几乎都有泵在工作。而且，随着科学技术的发展，泵的应用领域正在迅速扩大，根据国家统计，泵的耗电量都约占全国总发电量的1/5,可见泵是当然的耗能大户。因而,提高泵技术水平对节约能耗具有重要意义。 6SHZ—60型水泵是清水泵,在设计问题上,从电机的选择计算、轴的选择计算、叶轮的尺寸以及水泵的外形尺寸的确定,基本上解决了泵的大体结构,在其它部件中,连接法兰、叶轮螺母等都是根据具体位置来计算设计的。传动中的轴、键、泵盖都要经过必需的校核,使它的强度和寿命达到设计要求。
关键词:水泵 电机 设计
Abstract
Pump is the most widely used general machinery,it can be said that any liquid flows,almost all of the pumps work,With the development of science and technology, pumping application areas are expanding rapidly,According to national statistics.Pump power consumption accounted for a fifth of the country,we can see that the pump is only natural consumption market.Pump technology will increase the level of energy conservation has a very important significance.6SHZ-60 is a water pump,the design issues,from motor choices,the choices of axis,the size of impeller pumps dimensions identification,
Largely determine the general structure pump. In other parts, the connecting flanges, Impeller nuts,etc.Are based on the specific location to calculate design.The drive shaft,bond,
Pumps are to be built after the necessary verification,so that their strength and life to the design requirements.
Key word:Water pump;Electrical machinery;Design
离心泵的工作原理
泵是把原动机的机械能转换成液体能量的机器。泵用来增加液体的位能、压能、动能.原动机通过泵轴带动叶轮旋转,对液体做功,使其能量增加,从而使需要数量的液体,由吸水池经泵的过流部件输送到要求的高度或要求压力的地方。
如下图所示,是简单的离心泵装置。原动机带动叶轮旋转,将水从A处吸入泵内,排送到B处。泵中起主导作用的是叶轮,叶轮中的叶片强迫液体旋转,液体在离心力作用下向四周甩出。这种情况和转动的雨伞上的水滴向四周甩出去的道理一样。泵内的液体甩出去后,新的液体在大气压力下进入泵内,如此连续不断地从A处向B处供水。泵在开动前,应先灌满水。如不灌满水,叶轮只能带动空气旋转,因空气的单位体积的质量很小,产生的离心力甚小,无力把泵内和排水管路中的空气排出,不能在泵内造成一定的真空,水也就吸不上来。泵的底阀是为灌水用的,泵出口侧的调节阀是用来调节流量的。
毕业设计（论文）主要内容：
1、确定直联式双吸离心泵6shz-60的结构；
2、确定直联式双吸离心泵6shz-60的整体设计；
3、零件结构设计；
4、编写设计说明书。
