钢筋弯曲机的结构及其仿真设计(CAD+UG三维建模)
来源:wenku163.com 资料编号:WK1639138 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK1639138
资料介绍

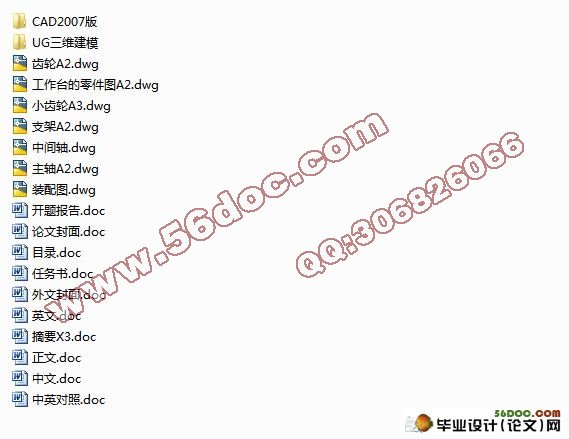

钢筋弯曲机的结构及其仿真设计(CAD+UG三维建模)(任务书,开题报告,外文翻译,论文说明书14000字,CAD图纸7张)
摘要:通过强度计算分析,认为现有GW-40弯曲机的大部分零件有较大的设计裕量,需要改变个别零部件及电动机功率即可大幅度提高加工能力满足ф40钢筋的弯曲加工。还可升级为GW-50钢筋弯曲机。
GW-40型半自动钢筋弯曲机适用于弯曲Φ6-Φ40毫米钢筋之用,本机的传动机构采用全封闭式,变速杆换挡,可使工作盘得到两种转速,钢筋的弯曲角度由工作盘侧面的挡块调节,机械部分通过电器控制实现半自动。
关键词:钢筋弯曲机 始弯矩 终弯矩 主轴扭矩 控制设备
Steel bending machine’s Structure Design
Abstract: Strength Analysis by,that existing GW-40 Steel Bar Bender’s Most parts have a greater design margin, Need to change the motor power of individual components and processing capacity can be greatly improvedф40 Bending steel. Can also be upgraded to GW-50 steel bending machine.
GW-40 semi-automatic bending machine for bending steel Φ6-Φ40 mm steel used, the machine uses fully enclosed transmission, shift lever, the work can get two kinds of disk rotational speed, angle of bending steel plate by the work Side of the block adjustment, mechanical electrical control to achieve through the semi-automatic.
Keywords:Steel bending machine Moment before Final moments Spindle torque Control Equipment
系统性能与参数
GW40型钢筋弯曲机适用于建筑行业弯曲Φ6—Φ40钢筋之用。
本机工作程序简单,弯曲形状一致,调整简单,操作方便,性能稳定,它能将Q235Φ40圆钢或Φ8—Φ32螺纹钢筋弯曲成工程中所需要的各种形状。
弯曲钢筋直径 Φ6-Φ40mm
工作盘直径 Φ350mm
工作盘转数 7转/分
电动机 Y100L-4-3KW
外型尺寸 760×760×685
整机重量 4000kg
目 录
1 绪论 1
1.1 国内外发展现状 1
1.2 概 述 1
2 钢筋弯曲机的结构设计 3
2.1 系统性能与参数 3
2.2 系统工作原理及框图 3
2.3 弯矩计算 4
2.3.1 工作状态 4
2.3.2 材料达到屈服极限时的始弯矩 5
2.4电动机选择 6
2.4.1. 电动机的介绍 6
2.4.2. 电机的选择原则 7
2.5轴承的选择 9
2.5.1 滚动轴承的选择 9
2.5.2 16008轴承的配合的选择 9
2.6控制设备的选择 9
2.6.1 变频器的概述 9
2.6.2 变频器的工作原理 10
2.6.3 变频器的类型选择 11
2.6.4 变频器容量的选择 12
2.6.5 技术参数 12
3 参数的计算 16
3.1 V带传动设计 16
3.2 第一级圆柱齿轮设计 19
3.2.1 选择材料 19
3.2.2 按接触强度进行初步设计 19
3.2.3 齿轮校核 21
3.2.4 齿轮及齿轮副精度的检验项目计算 23
3.3 第三级圆柱齿轮的设计 25
3.3.1 选择材料 25
3.3.2 按接触强度进行初步设计 25
3.3.3 校核齿轮 27
3.3.4 齿轮及齿轮副精度的检验项目计算 29
3.4 中间轴的设计 31
3.4.1 计算作用在轴上的力 31
3.4.2 计算支力和弯矩 31
3.4.3 对截面进行校核 34
3.4.4 中间轴的工作图 36
3.5 主轴设计 37
3.5.1 计算作用在轴上的力 37
3.5.2 计算支力和弯矩 37
3.5.3 对截面进行校核 39
4 钢筋弯曲机的建模与仿真设计 42
4.1 UG简介 42
4.2 主要零件造型 43

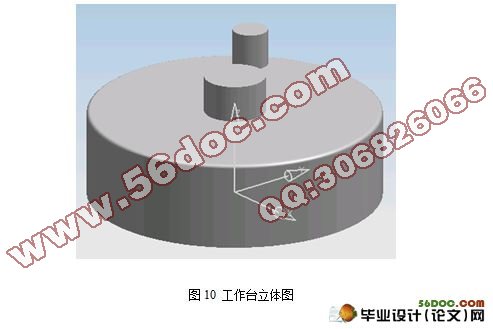

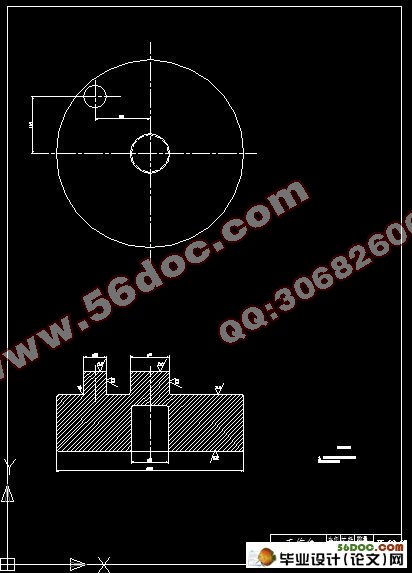

4.2.1 工作台 43

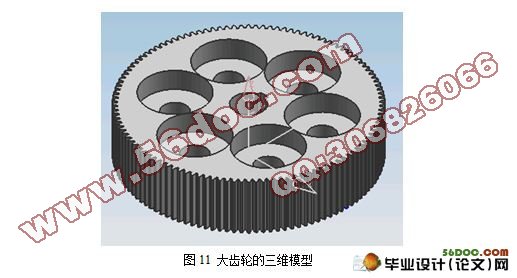

4.2.2 齿轮 43

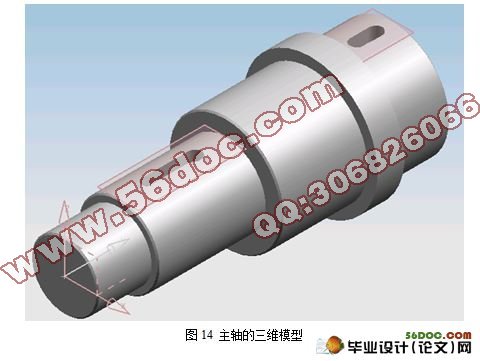

4.2.3 轴 45

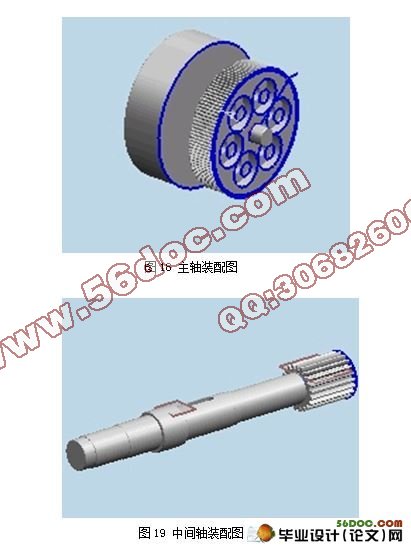

4.2.4 弯曲机三维模型的模拟装配 47
结论 51
参考文献 52
致 谢 53 |
