摘要
食品包装机械，是指能够完成全部或部分的产品和食品包装过程的机械，包装的过程有填充物料、裹包、封口等主要工序，以及与之相关联的前后工序，如清洗、堆码等。此外，包装还包含计量或在包装件上盖印等工序。使用机械包装的产品可提高生产效率，减轻劳动的强度，适应大规模生产需要，且满足清洁卫生要求。目前国内生产的设备大多是对国外进口设备的简单仿制，同时我国的包装机械产品也普遍存在质量的不好、性能单一、成本较高、技术含量较低的状况。因此对食品自动包装机械关键部件的深入研究，对原理、功能、结构、运动等分析，提供结构简单可靠、自动化程度高、操作方便、用途范围广的包装机很有必要的。
本文在分析方便面自动包装机的包装工艺和使用要求的基础上，通过对关键部件的理论分析，提出一种实用、简单的横封机构，实现了根据薄膜厚度不同自动调节加热时间和温度的功能，并且对方便面包装机封切机构的机构，工作原理及各组成部分功能做了较为详细的研究和设计，对关键部分提出完整的设计方法和造型设计，旨在满足市场需求，推动企业创新步伐。
本文借助了UG、CAD等软件分析运动规律和结构设计，这种利用计算机辅助设计和分析的方法，可以应用与其它类型包装设备的设计和分析中。
关键词：包装机械；封切机构；包装工艺；机构设计
Abstract
Food packaging machinery is able to complete all or part of the products and food packing process machinery, packaging process, including filling, wrapping, sealing and other major process, and the associated processes before and after, such as cleaning, stacking, and demolition. In addition, the packaging also includes a measurement or on the package stamped and other process. The use of mechanical packaging products to increase productivity, reduce labor intensity, to meet the needs of the large-scale production, and meet the requirements of hygiene, at present , domestic equipment is mostly a simple imitation of the imported product. Also, prevalence of inconsistent quality, and performance of a single, high cost, low technical content and packaging machinery products in China situation. Therefore, in-depth study of the key components of food-automatic packaging machine, the principle, structure, movement , functional analysis. Provide a simple and reliable structure, convenient operation, high degree of automation is necessary to use a wide range of packaging machines.
This article based on analysis of instant noodles, automatic packing machine packaging technology and use requirements. By means of the theoretical analysis of the key components, propose a practical, simple cross-seal mechanism, realized the function automatically adjusts the heating time and temperature according to the film thickness, and instant noodles packaging machine sealing and cutting to the structure, working principle and part of the functional to do a more detailed study and design. The key components of a complete design methodology and design, designed to meet the market demand, to promote the pace of business innovation.
In this paper, using the AUTOCAD, UG, such as movement of software analysis and structural design, such as the use of computer-aid design and analysis methods can be applied to other types of packaging equipment design and analysis.
Key words: Packaging Machinery； Sealing and Cutting institutions； Packing technology； Mechanism Design

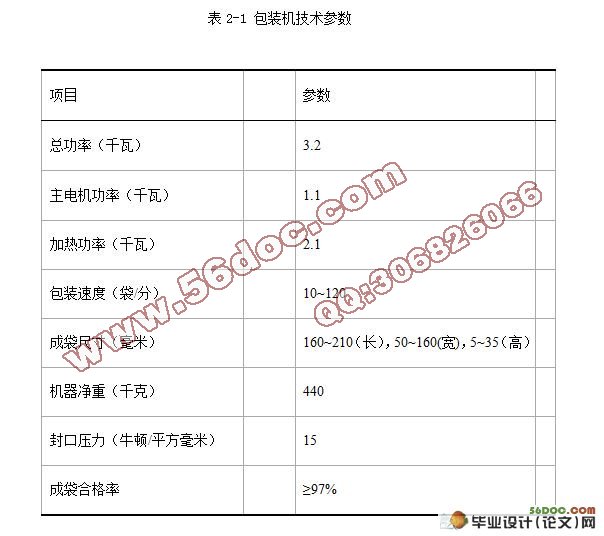

研究内容
设计一种裹包机横封装置，原理方案的功能实现，总体方案的设计，结构形式，结构参数，工作参数的设计。要求如下：
1. 阅读外文资料，翻译与所学专业或课题相关的外文文献3000字左右，语句通顺、流畅、准确；
2．了解裹包机横封装置的工作原理
3．根据加工产品具体结构和加工要求，拟定分析设备设计方案
4．绘制 部分零件图，装配图，各零件的精度配合
5. 用UG对部分零件进行造型
6. 撰写论文，要求符合本科论文的格式要求，语言简洁、流畅、层次分明。上机时数不少于200小时，整个毕业设计过程的技术工作要严谨、灵活、工作要有主动性，计算方法、计算的程序、计算结果、结论要正确。
拟采取的研究方法、技术路线、实验方案及可行性分析

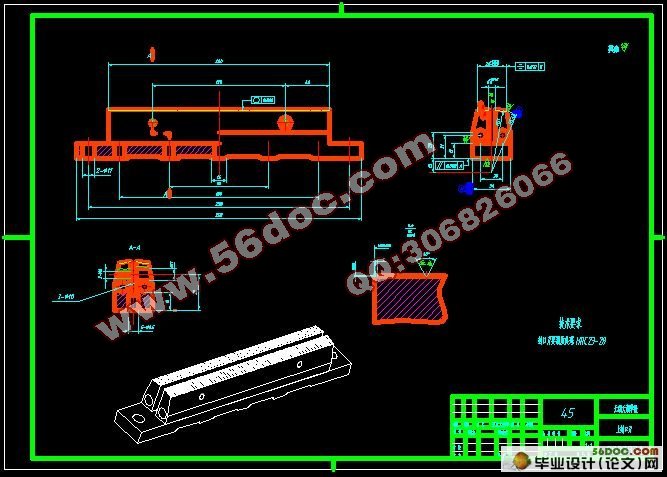

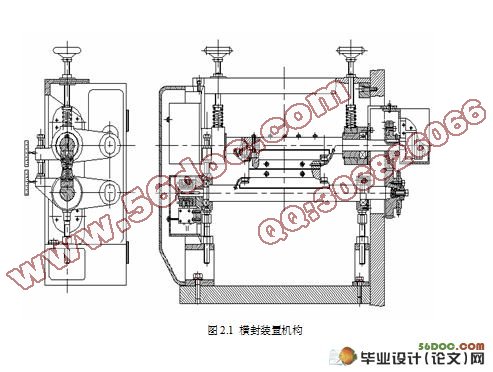

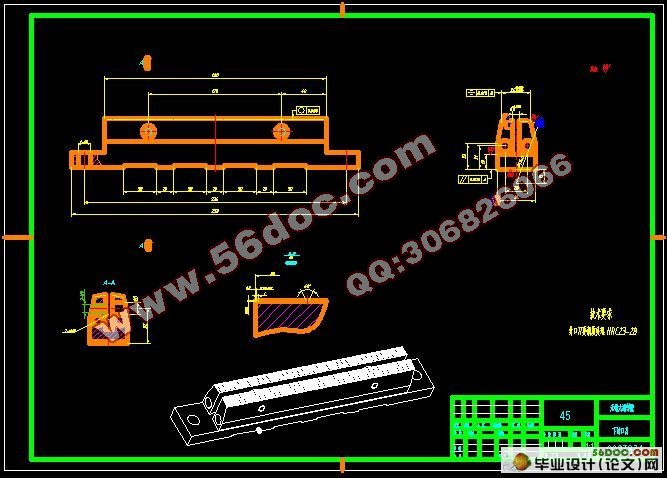

裹包机横封装置主要有链轮，封口刀，切断上刀，切断下刀，螺栓，螺杆，滑环等组成。热封时，热封头与连续运动着的袋筒必须具有相同的速度，否则封口部位就能发生起皱或拉长等现象，当袋长规格变化时尤其注意这一点，因此采用回转型的热封头，由于半径固定不变，往往采用不等速运动机构来带动，以便适当调节其封口速度满足热封要求。
裹包机上使用的是一种连续横封器机构，每一个横封辊上装有热封头，由电热丝加热并自动进行恒温控制。热封所需的压力可借助两侧的压缩弹簧加以适当调节。
可行性分析：
通过各主要部分系统的确定，主要问题可以解决。细节问题也可以方便的处理，总的来说，此方案的可行性没有问题。
