T形垫片(衣柜门扣垫片)的冲压模具设计(含CAD零件图装配图)

来源:wenku163.com  资料编号:WK16310573 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16310573
资料介绍

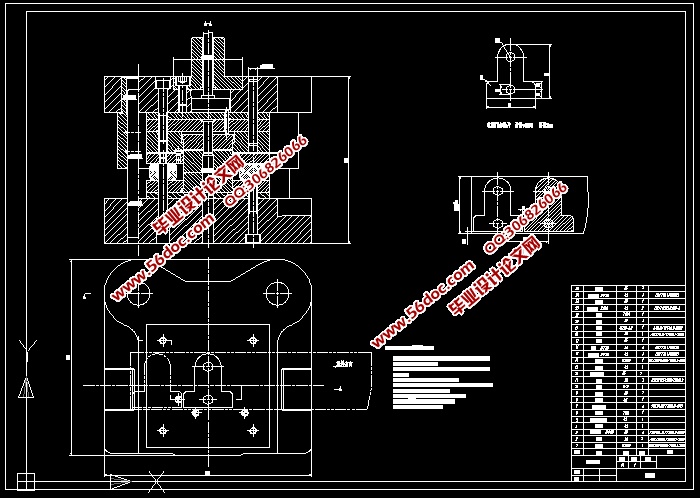

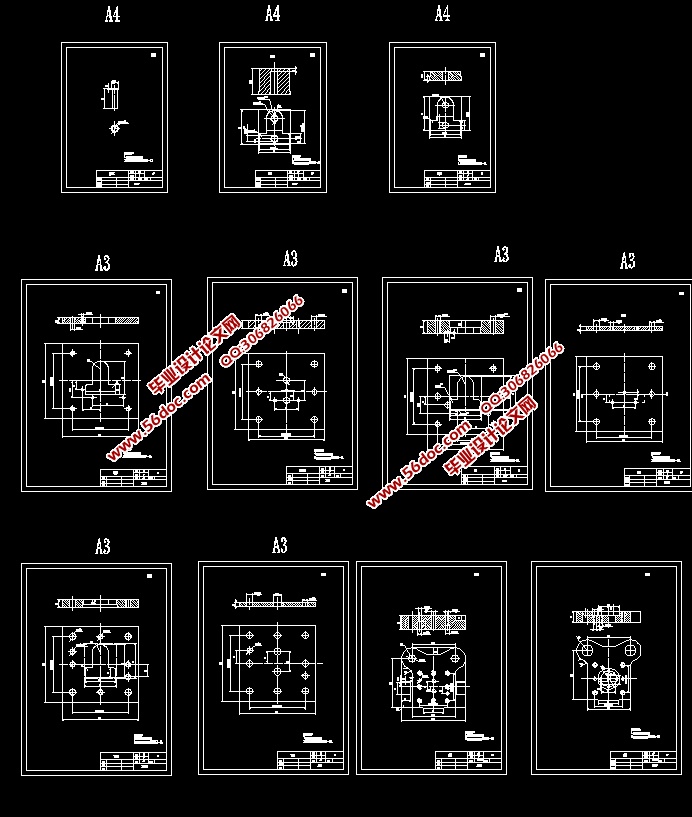

T形垫片(衣柜门扣垫片)的冲压模具设计(含CAD零件图装配图)(论文说明书15000字,CAD图纸12张)
摘  要
本文对T形垫片的冲压模具设计进行了简要的分析,首先根据工件图算工件的展开尺寸,在根据展开尺寸算该零件的压力中心,材料利用率,画排样图。根据零件的几何形状要求和尺寸的分析,采用复合模冲压,这样有利于提高生产效率,模具设计和制造也相对于简单。当所有的参数计算完后,对磨具的装配方案,对主要零件的设计和装配要求技术要求都进行了分析。在设计过程中除了设计说明书外,还包括模具的装配图,非标准零件的零件图,。

关键词:复合模 ;冲压模具 ;设计

2.2.1 零件技术条件

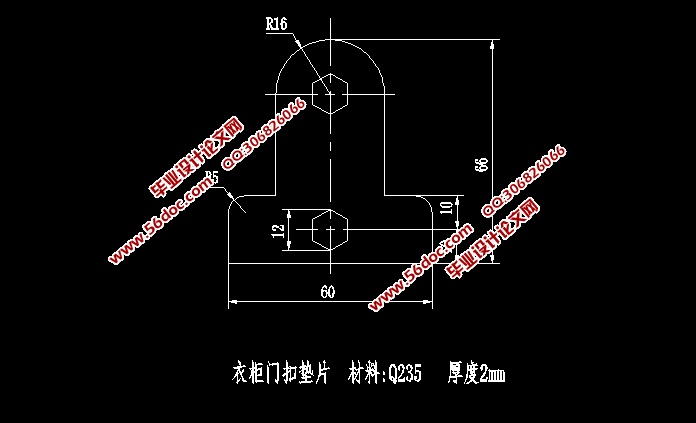

(1)零件厚度:2mm。
(2)零件材料:Q235钢。
(3)零件精度等级:IT14级。
(4)生产批量:50万件。
2.2.2 零件的工艺分析
(1)零件材料:该零件材料选用Q235,是碳素结构钢,属于低碳钢。经查阅资料,其力学性能指标为:抗剪强度为303—372MPa,抗拉强度为 375—460MPa,屈服强度为235MPa,伸长率为26—31%,可知韧性和塑性较好,有一定的伸长率,具有良好的焊接性能和热加工性。宜于制作各种冷冲压零件。

(2)零件结构:由零件图可知,该零件结构简单,并且该制件只有冲孔、落料两道工序。
(3)零件公差:按IT12级确定工件尺寸的公差。尺寸精度一般,普通冲裁完全能够满足要求。
(4)结论:可以冲裁。
