减震冲压零件模具设计(含CAD图,SolidWorks,IGS三维图)

来源:wenku163.com  资料编号:WK16310635 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16310635
资料介绍

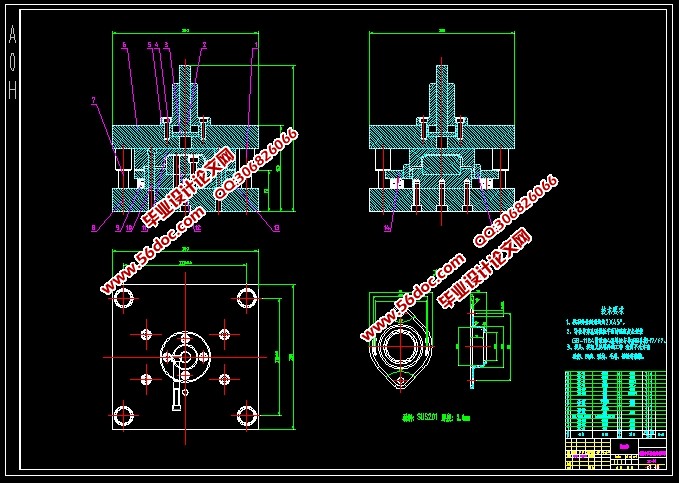

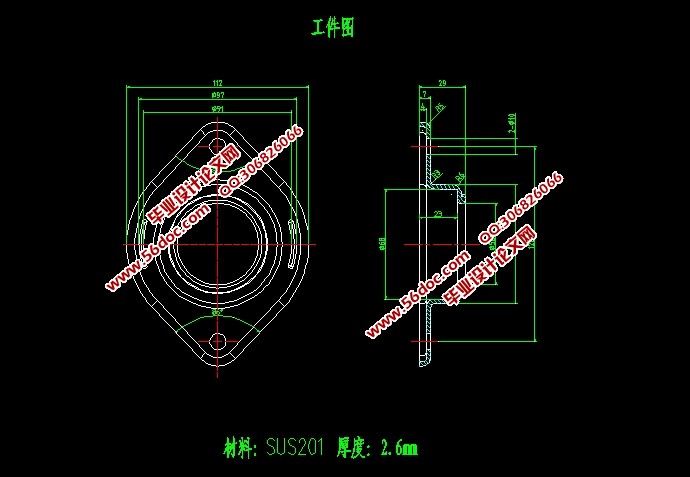

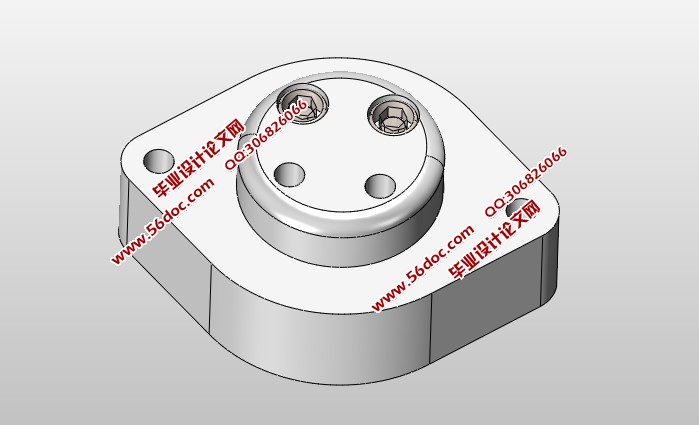

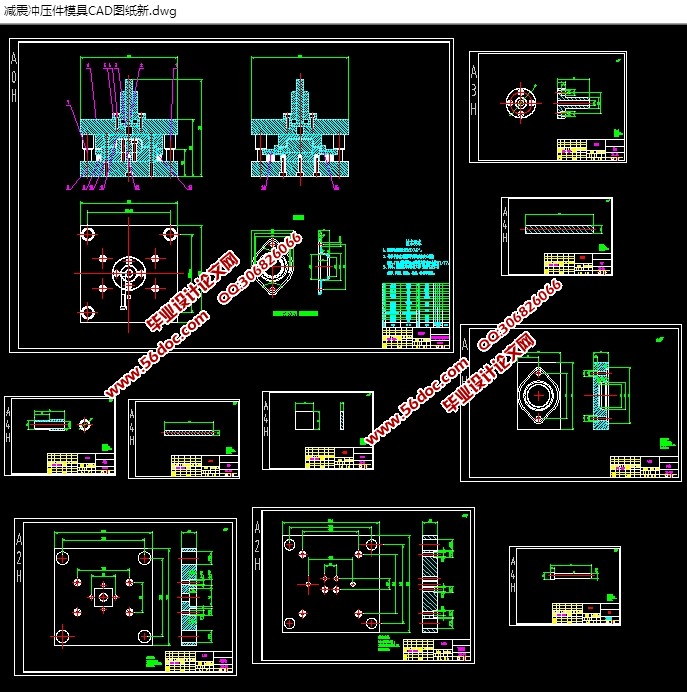

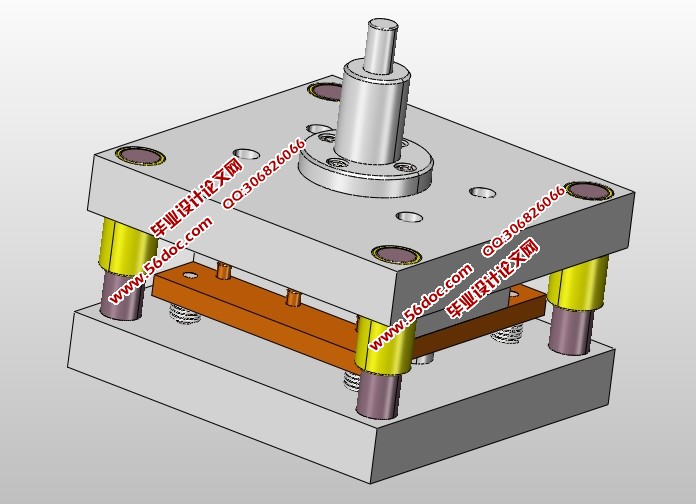

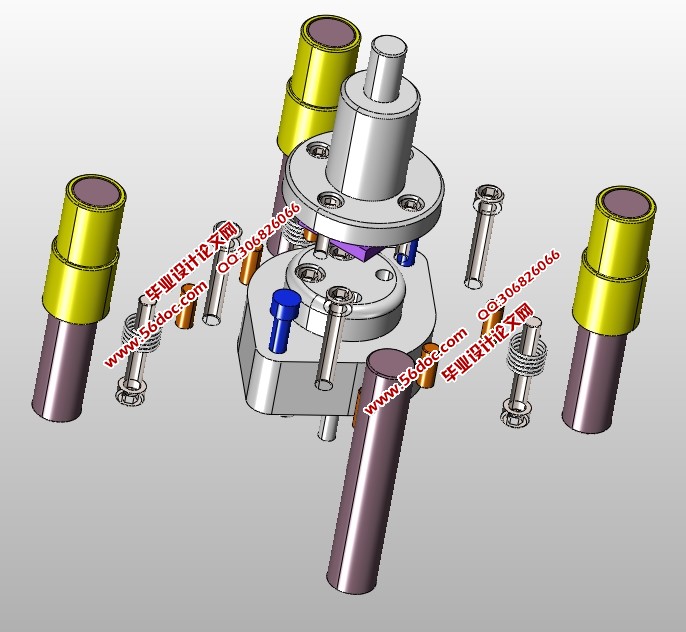

减震冲压零件模具设计(含CAD图,SolidWorks,IGS三维图)(论文说明书10000字,CAD图纸8张,SolidWorks三维图,IGS通用三维格式)
 本文主要是以减震冲压件为例,设计和制定减震冲压件的工艺设计和工艺设备的选择以及冲压模具设计。
零件的工艺分析拟定
2.1 冲裁件的工艺性分析
    (1)材料SUS201是不锈钢,具有良好的冲压性能。
(2)工件结构 该零件形状简单。孔边距远大于凸、凹模允许的最小壁厚,故可以考虑采用复合冲压工序。
(3)尺寸精度 零件图上尺寸未标注公差,属自由公差,按IT14级确定工件的公差,一般冲压均能满足其尺寸精度要求。
由于该图纸未标注尺寸公差,所以此次设计孔中心距公差等级取12级,其余的尺寸公差等级全部取14级。

工件厚度为2.6mm,适于冲裁。
结论:该产品用冲压工艺完全可以得到。


减震冲压零件模具设计(含CAD图,SolidWorks,IGS三维图)
减震冲压零件模具设计(含CAD图,SolidWorks,IGS三维图)
减震冲压零件模具设计(含CAD图,SolidWorks,IGS三维图)
减震冲压零件模具设计(含CAD图,SolidWorks,IGS三维图)
减震冲压零件模具设计(含CAD图,SolidWorks,IGS三维图)
减震冲压零件模具设计(含CAD图,SolidWorks,IGS三维图)
减震冲压零件模具设计(含CAD图,SolidWorks,IGS三维图)
