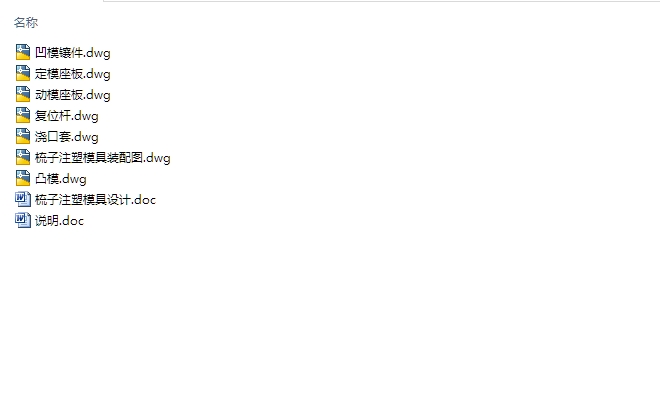

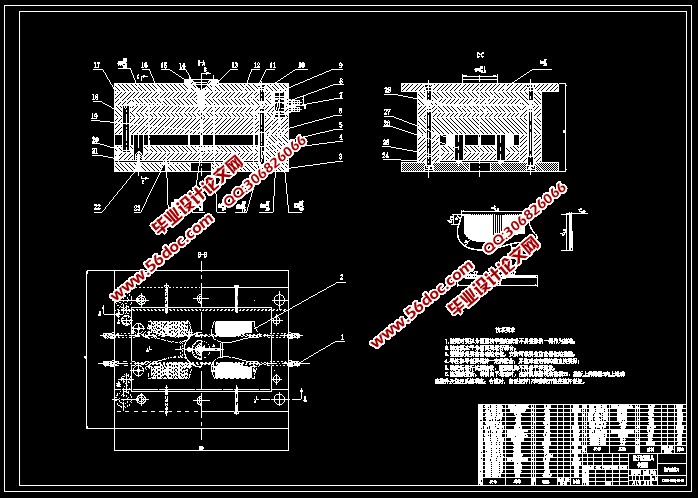

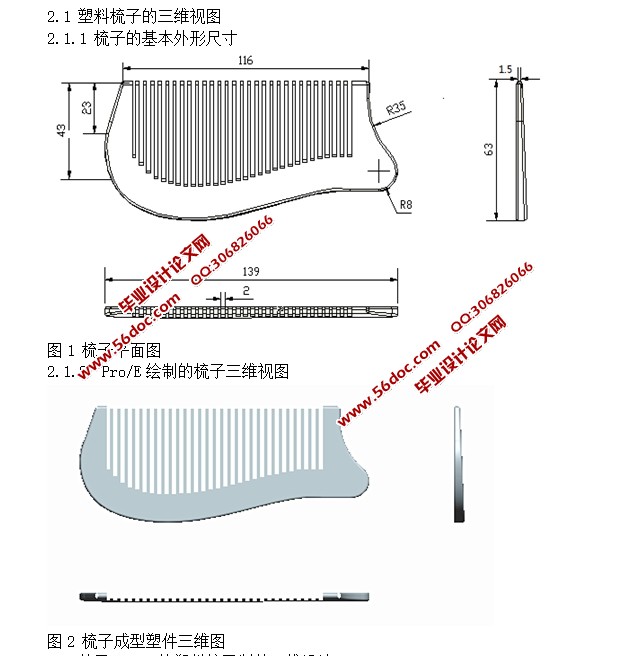

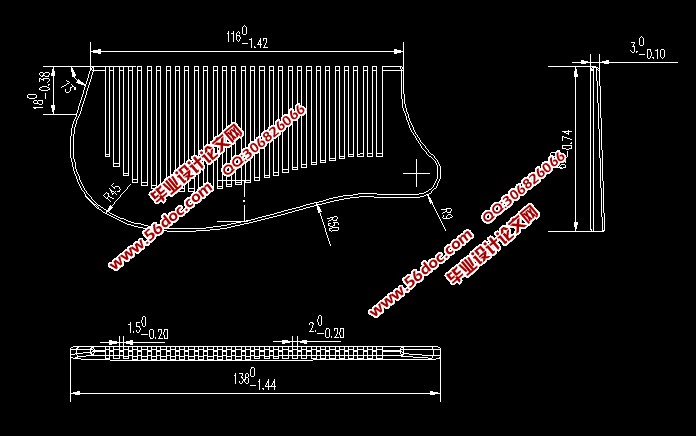

塑料梳子模具设计(含CAD装配图) 来源:wenku163.com 资料编号:WK16310639 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16310639 我要下载该资源 资料介绍 塑料梳子模具设计(含CAD装配图)(论文说明书13000字,CAD图纸7张) 2.3.2 塑件的分析 (1)结构分析 从梳子的零件图中分析,该塑件形状不规则,壁厚为3~4mm,但塑件外形尺寸不大,塑料熔体的流程不太长,适合注射成型。 (2)尺寸精度分析 塑件的尺寸精度就是指所得到的塑件尺寸与制品图中尺寸的相符合程度,即所得塑件尺寸的准确度。一般情况下,塑件的尺寸精度与模具的制造精度、模具的结构形式、模具的磨损程度、塑件成型后的时效变化、塑件收缩率的波动以及成型时工艺条件的变化等有关。因此,塑件的尺寸精度并不高,所以应在保证使用要求的前提下尽可能的选用低精度等级。 由于该塑件上的尺寸公差均为未注公差尺寸。查P115表3-6[7]可知,ABS材料的制件为MT5。该塑件的尺寸精度不高,无特殊的精度要求,对应的模具相关零件的尺寸加工就可以保证。 (3)表面质量分析 该梳子塑件的表面除要求光洁,没有缺陷、毛刺之外,再无其他特别的表面质量要求,故比较容易实现。表面粗糙度Ra可取0.025μm。 综上所述,该塑件结构简单,无特殊精度和结构要求。因此,在注射成型过程中,只要工艺参数控制得当,塑件是比较容易成型的。
