普通零件连接件注塑模的设计(含CAD图,PROE三维)

来源:wenku163.com  资料编号:WK16310660 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16310660
资料介绍

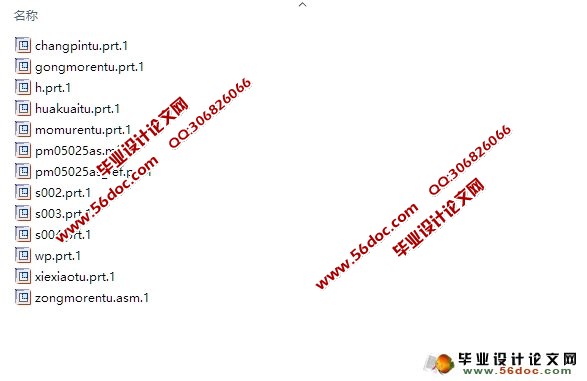

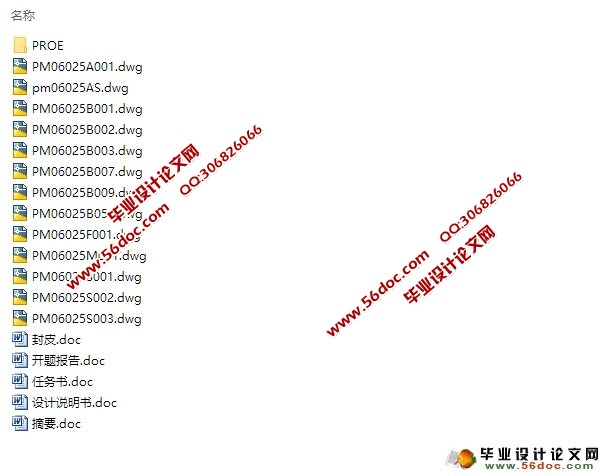

普通零件连接件注塑模的设计(含CAD图,PROE三维)(任务书,开题报告,论文说明书11000字,CAD图纸13张,PROE三维)

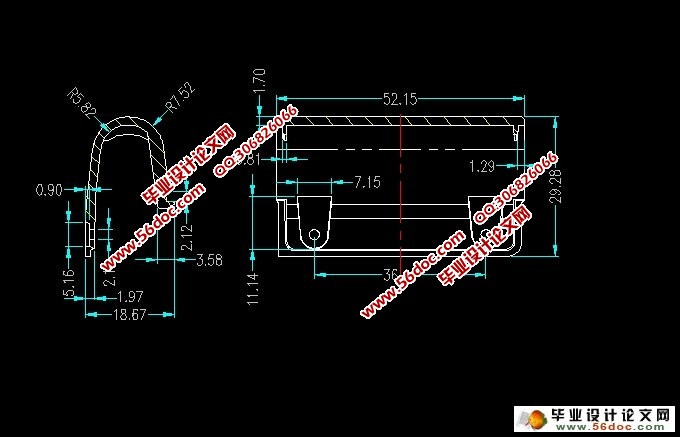

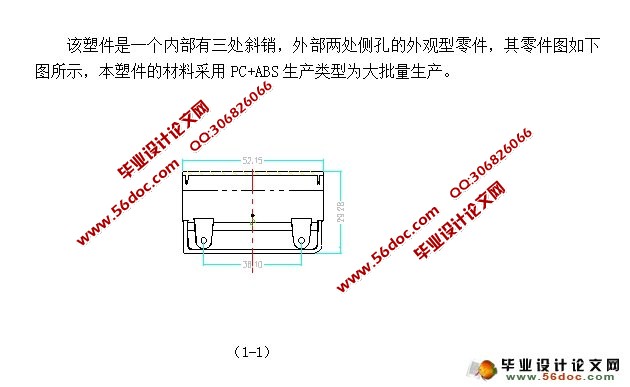

该塑件是一个内部有三处斜销,外部两处侧孔的外观型零件,其零件图如下图所示,本塑件的材料采用PC+ABS生产类型为大批量生产。

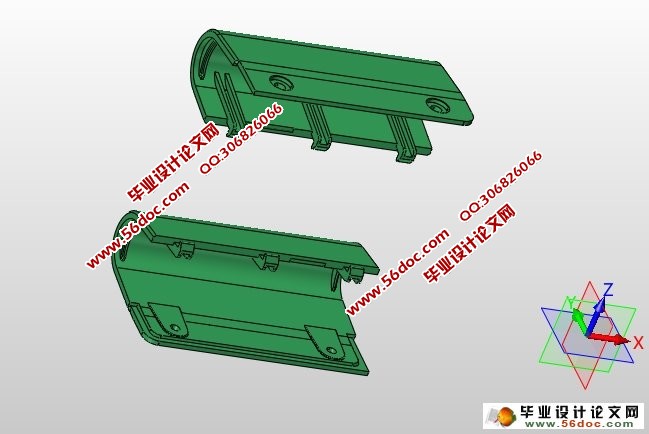

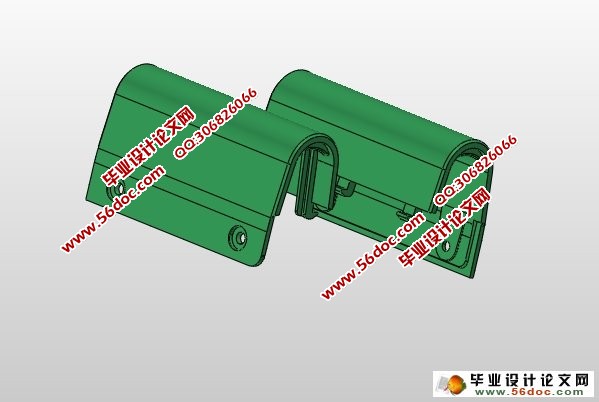

从零件图上分析,该零件总体形状为环形。在塑件内部有三个倒勾,宽度为72mm,塑件总高度为52mm,长度尺寸29.06mm。因此模具设计时采用斜销和斜滑块抽芯机构使制品脱模容易,模具结构简单。
这可遮掩成型过程中在塑件表面上形成的疵点,丝痕,波纹等缺陷,其目的是为了增大么擦力,便于工作时施力。

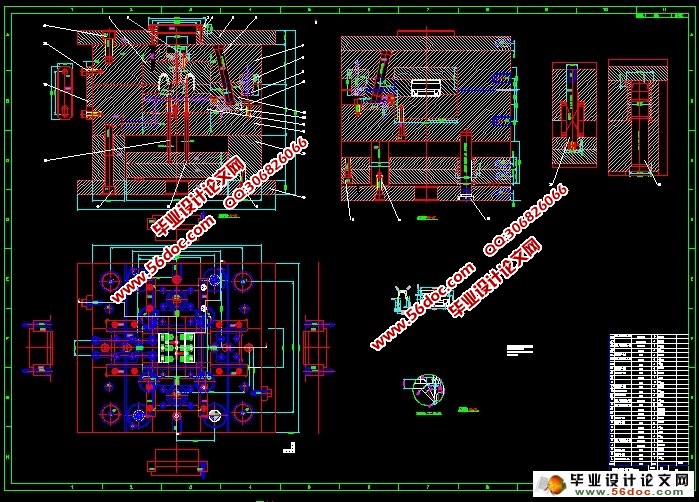

该产品最大外形尺寸为52×18.7×29.06,平均肉厚为3mm,内部结构有两孔为了便于取出,排放时处于边缘,故使用滑块抽芯机构,公模侧靠近边缘有薄肋成型时会造成模仁薄料,为保证模仁强度,故采用滑块。内部3处有倒勾﹐采用斜销成型。由于该产品为外观件,故要求须保证表面质量,成型时须采用潜伏式浇口。经过分析标准模架选用单分型面标准模架A4外型尺寸为300×300,闭合高度为300,            重量为165。


普通零件连接件注塑模的设计(含CAD图,PROE三维)
普通零件连接件注塑模的设计(含CAD图,PROE三维)
普通零件连接件注塑模的设计(含CAD图,PROE三维)
普通零件连接件注塑模的设计(含CAD图,PROE三维)
普通零件连接件注塑模的设计(含CAD图,PROE三维)
普通零件连接件注塑模的设计(含CAD图,PROE三维)
普通零件连接件注塑模的设计(含CAD图,PROE三维)


目录
绪论---------------------------------------------------------------------------------------3
第1章 模塑工艺规程的编制-------------------------------------------------7
  1.1  塑件的工艺性分析-----------------------------------------------------7
       1.2  注射机选用及相关参数-----------------------------------------------9
第2章 注射模的机构设计----------------------------------------------------11
2.1  分型面的选择----------------------------------------------------------11
2.1  浇注系统的设计-------------------------------------------------------12
第3章 成型零部件设计-------------------------------------------------------15
第4章 结构零部件设计-------------------------------------------------------16
4.1  注射模的选用----------------------------------------------------------16
4.2  顶出机构的选用-------------------------------------------------------16
第5章 抽芯机构的设计-------------------------------------------------------17
5.1  斜撑销的设计----------------------------------------------------------17
5.2  滑块和导滑槽的设计------------------------------------------------18
5.3  后跟块的设计----------------------------------------------------------19
5.4  耐模板的设计----------------------------------------------------------20
5.5  抽芯力的计算及强度的校核---------------------------------------20
5.6  斜撑销直径校核-------------------------------------------------------21
第6章 斜销参数设计-----------------------------------------------------------23
第7章 冷却系统设计-----------------------------------------------------------24
第8章 设计总结------------------------------------------------------------------25
第九章 致谢-------------------------------------------------------------------------26
第10章 参考文献----------------------------------------------------------------27
