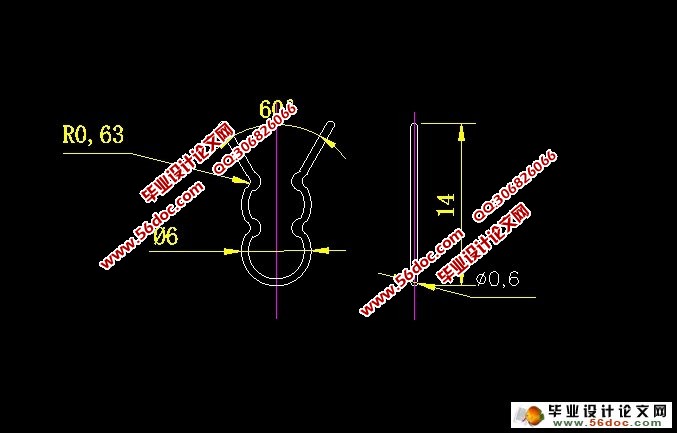

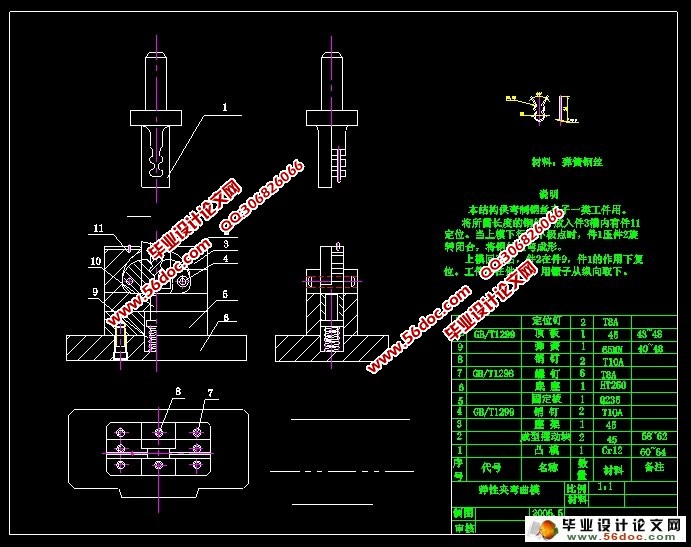

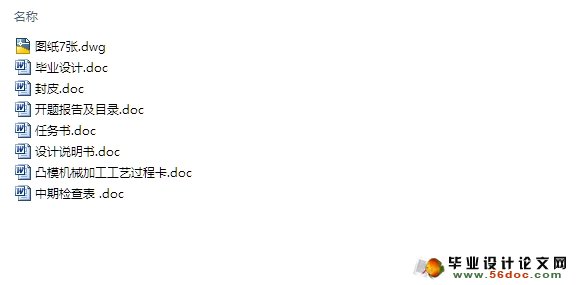

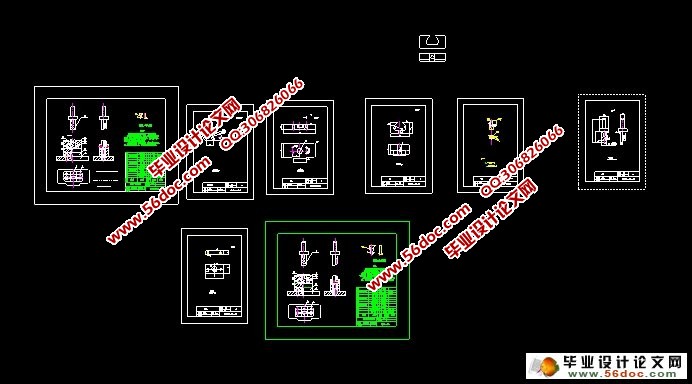

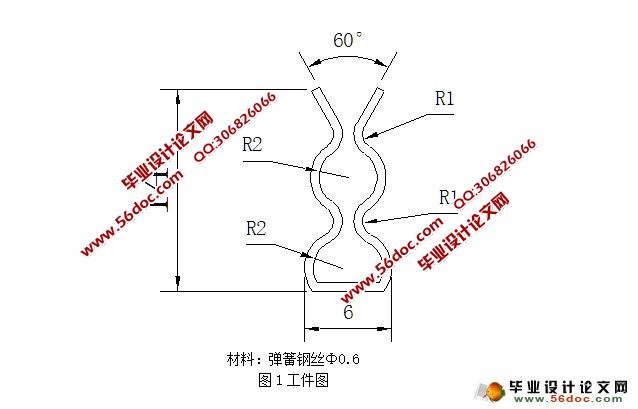

弹性夹弯曲工艺及模具设计(含CAD零件装配图,工艺卡) 来源:wenku163.com 资料编号:WK16310672 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16310672 我要下载该资源 资料介绍 弹性夹弯曲工艺及模具设计(含CAD零件装配图,工艺卡)(任务书,开题报告,中期检查表,论文说明书8800字,CAD图纸7张,工艺卡) 弹簧钢的钢丝Φ0.6,选择牌号为65的碳素结构弹簧钢这种钢的适用范围是用于小于12mm的小型机械用弹簧,按标准GB1222-84的标准查得的力学性能为s=800MPa b=1000MPa 伸长率为=9%收缩率为35%热处理的淬火温度为840回火温度为500,弹性模量为200-210。 弯曲件的精度,由于零件图上对这方面都没有确定,这样的制件可以设精度为IT14级,这样精度一般的制造精度都可以满足要求。 弯曲件的结构,弹簧钢的最小弯曲半径为1.3t=0.96mm,可以满足弯曲的最小半径的要求。工件形状是完全对称的,对于弯曲来说是比较容易达到的,因为最小弯曲半径小于各个部分的尺寸圆角的尺寸,也容易弯曲得到。还有弹簧钢的弯曲性能优良。 综上所述,此工件的弯曲工艺良好。 目录 绪 论 ………………………………………………………………………………1 第一章 零件工艺性分析………………………………………………………3 1.1零件结构工艺性分析………………………………………………………3 1.1.1弯曲精度…………………………………………………………3 1.1.2弯曲圆角半径……………………………………………………3 1.1.3板料的纤维方向与弯曲线夹角…………………………………4 1.1.4 弯曲的直边高度…………………………………………………4 1.1.5 其他工艺要求……………………………………………………4 1.2零件冲压工艺分析………………………………………………………4 第二章 冲压件工艺方案的确定………………………………………………5 第三章 主要设计计算 …………………………………………………………6 3.1 毛坯尺寸的计算…………………………………………………………6 3.2 弯曲力的计算……………………………………………………………6 3.3 弯曲模工作部分设计……………………………………………………7 3.3.1 凸模圆角半径……………………………………………………7 3.3.2 凹模圆角半径……………………………………………………8 3.3.3 凹模深度的计算……………………………………………8 3.3.4 凸、凹模间隙的计算……………………………………………9 3.3.5 凸、凹模尺寸的计算……………………………………………9 第四章 模具总体设计………………………………………………………10 4.1模具类型的选择…………………………………………………10 4.2定位方式的选择…………………………………………………10 4.3卸料,出件方式的选择…………………………………………10 4.4导向方式的选择…………………………………………………10 第五章 主要零部件设计 …………………………………………………11 5.1凸模部分的设计…………………………………………………11 5.2凹模部分的设计…………………………………………………12 5.3 固定座的设计…………………………………………………………13 5.4 下模座的设计…………………………………………………………14 5.5 其他零件的设计………………………………………………………14 第六章 冲压设备的选定 …………………………………………………15 第七章 模具的总装图 ……………………………………………………16 第八章 模具零件的加工工艺 …………………………………………17 第九章 模具的装配………………………………………………………18 第十章 冲裁模的调试……………………………………………………19 结 论 ………………………………………………………………………20 致 谢 ………………………………………………………………………21
