分型面偏移轴线式长筒注塑模设计(含CAD零件装配图,工序卡)

来源:wenku163.com  资料编号:WK16310679 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16310679
资料介绍

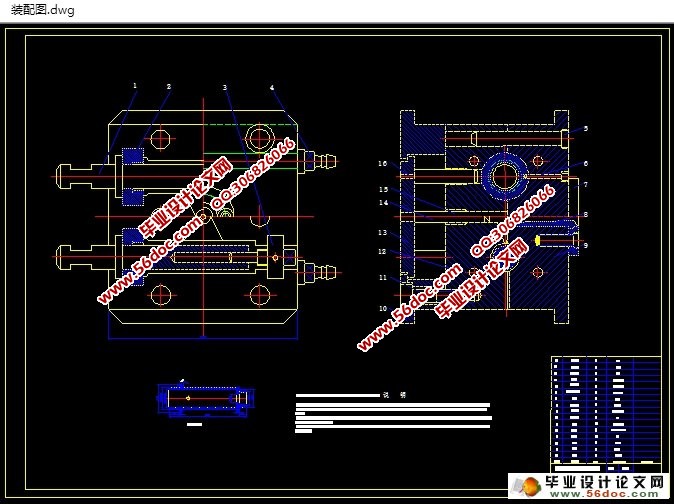

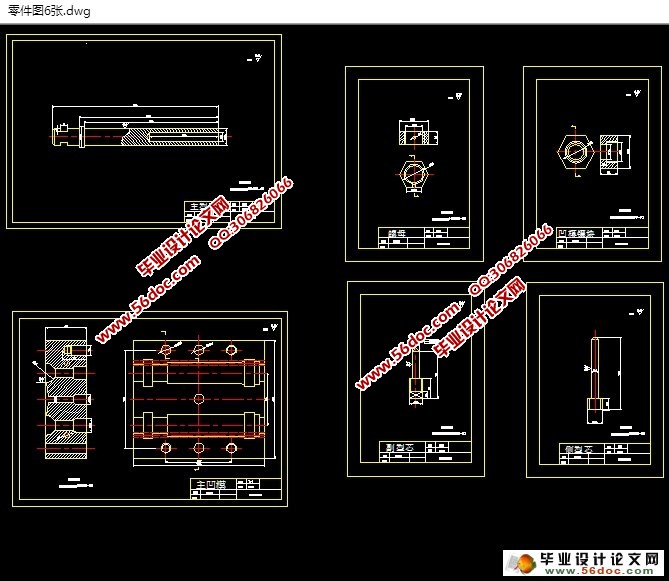

分型面偏移轴线式长筒注塑模设计(含CAD零件装配图,工序卡)(任务书,开题报告,中期检查表,论文说明书7800字,CAD图纸8张,工序卡)
塑件为小型件,精度要求不是很高,这就减少了设计的难度。通过对多个设计方案进行分析,最后决定采用方案如下:1.型腔个数为一模1腔。2.分型面设在最大截面处。 3.型腔的布局采用直线型。4.由于制件比较大,采用推板顶出不是很理想,为合理起见采用推板脱模。
由于时间紧,任务量较大,设计难免达到最合理。不过,此设计经过精确的计算,能够加工出合格制件。
关键词:塑料模、分型面、冷料穴、侧浇口。

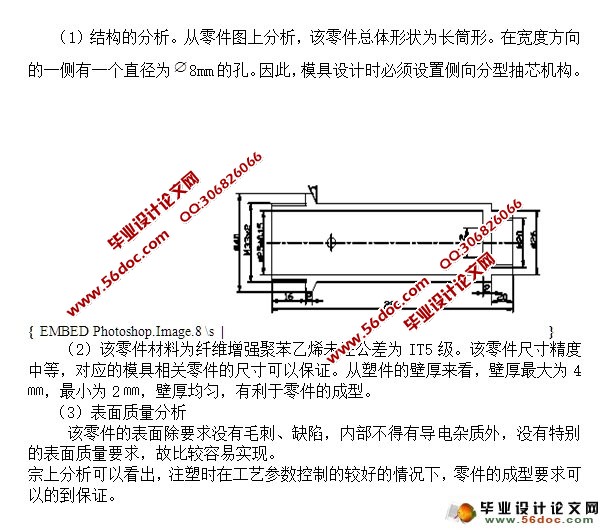

结构的分析。从零件图上分析,该零件总体形状为长筒形。在宽度方向的一侧有一个直径为 8mm的孔。因此,模具设计时必须设置侧向分型抽芯机构。


分型面偏移轴线式长筒注塑模设计(含CAD零件装配图,工序卡)
分型面偏移轴线式长筒注塑模设计(含CAD零件装配图,工序卡)
分型面偏移轴线式长筒注塑模设计(含CAD零件装配图,工序卡)
分型面偏移轴线式长筒注塑模设计(含CAD零件装配图,工序卡)
分型面偏移轴线式长筒注塑模设计(含CAD零件装配图,工序卡)


目录
绪  论                                           1
(一)  任务来源及设计意义                          5
    1.1  设计任务来源                                5
    1.2  设计目的及意义                               5
(二)   模塑工艺规程的编制                         6
    2.1  塑件的工艺性分析                             6
2.2  计算塑件体积和质量                            8
2.3  塑件注塑工艺参数的确定                         8
(三)  工艺方案的确定                              9
    3.1  确定模具型腔数目                              9
    3.2  分型面的选择                                 9
3.3  确定型腔的布置方式                            10
3.4  确定浇注系统                                 10
3.5  确定脱模方式                                 13
3.6  确定调温系统结构                              13
3.7  确定排气系统的形式                           14
3.8  选用标准模架                                14
3.9  成型零件的结构设计                           14
3.10结构与辅助零部件设计                          14
(四)  模具结构及成型设备的选择                    16
    4.1  型腔及型芯工作尺寸的计算                       16
    4.2  侧壁厚度和底板厚度计算                        19
(五) 模具闭合高度的确定                          20
(六)  注塑机有关参数校核                         21
(七) 绘制模具总装图和非标准零件工作图---------     22
(八)  注塑模主要零件加工工艺规程的编制             23
(九)  模具的安装与调试                           26
9.1  模具的安装                                  26
9.2  模具的调试                                  27
设计总结                                         28
致谢                                             29
参考文献                                         30

插图清单
图1-1  产品零件图-------------------------------------------------- 5
图3-1  分型面-------------------------------------------------------9
图3-2  主流道------------------------------------------------------ 11
图3-3  冷料穴------------------------------------------------------ 12
图3-4 型腔结构----------------------------------------------------  14

表格清单
表3-1  主流道尺寸------------------------------------------------- 12
表4-1  尺寸与模具成型零件工作尺寸的取值规定----------------------------------- 16
表4-2  成型零件工作尺寸计算公式------------------------------------------------------ 17
表4-3  确定型腔的、型芯的工作尺寸--------------------------------------------------- 18
表8-1  模具典型零件机械加工工序卡--------------------------------------------------- 24
