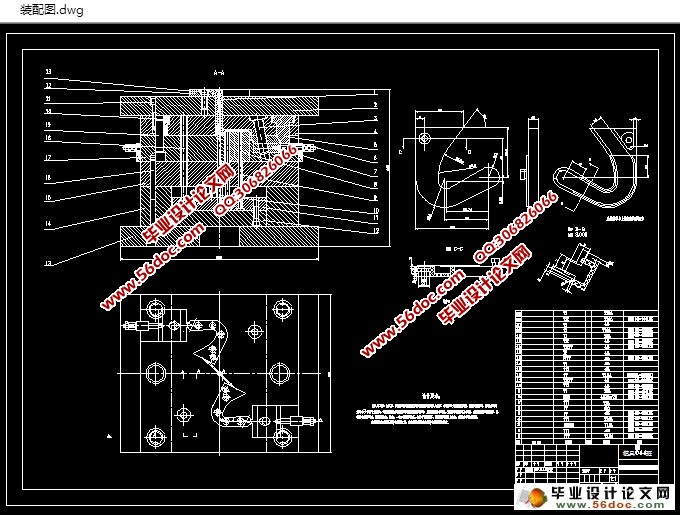

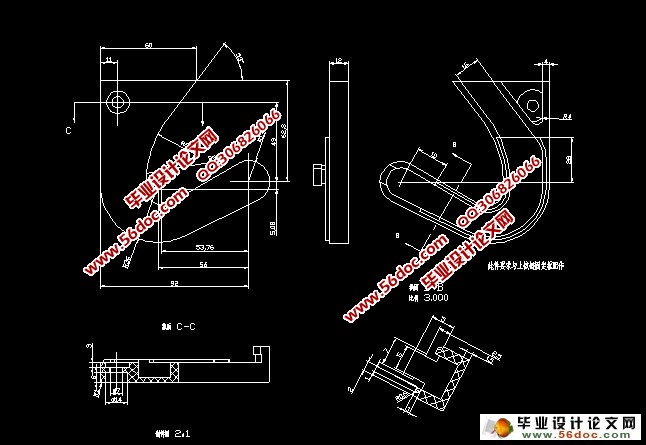

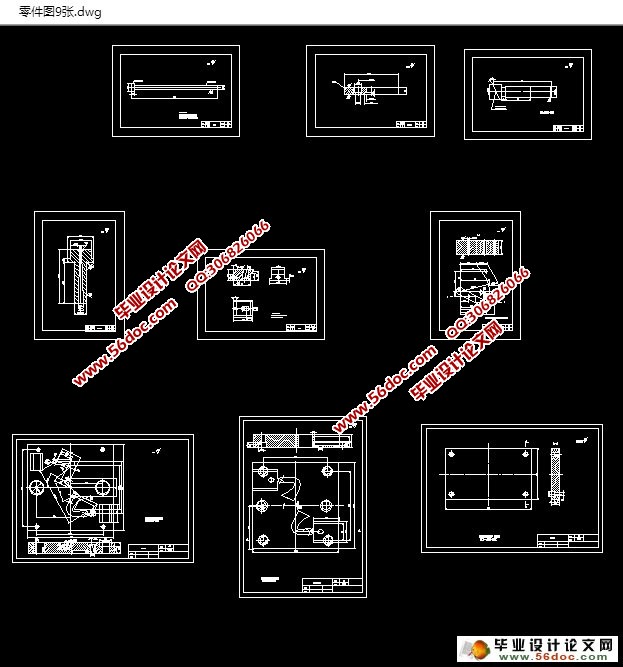

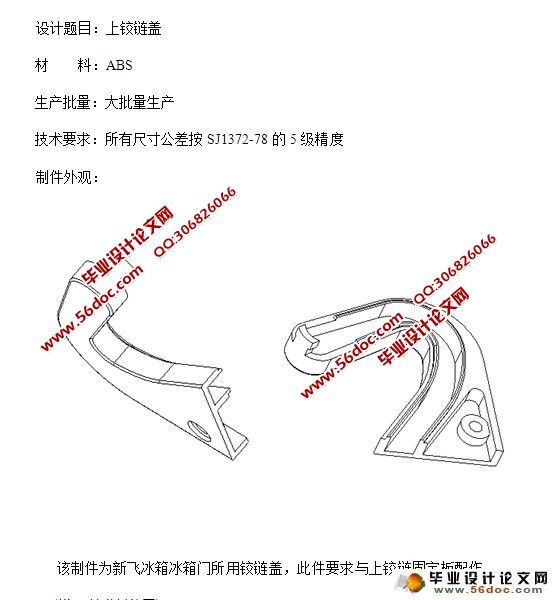

冰箱门上铰链盖注塑模具设计(含CAD零件装配图) 来源:wenku163.com 资料编号:WK16310687 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16310687 我要下载该资源 资料介绍 冰箱门上铰链盖注塑模具设计(含CAD零件装配图)(任务书,开题报告,中期检查表,论文说明书14800字,CAD图纸10张) 该模具为冰箱上所使用的铰链盖的注塑模。此制件的壁厚较薄,表面质量要求一般,对模具的精度要求也一般。在设计中,根据塑件自身的特征,采用一模两腔式,分流道采用梯形,并使用一模多腔中常用的平衡式分布,在塑件侧面上用侧浇口进行注射,侧抽芯机构采用斜导柱抽芯,推出方式采用推杆推出机构。模具的设计应当效率高、安全、可靠。 从零件图上分析,该零件总体形状较为复杂,不规则,且在平行与制件最大投影面处,即不在同一平面上有一不规则侧凹,为简化模具结构,降低成本,采用常见的斜导柱侧向抽芯机构,虽然会在模具闭合处产生熔接痕,但制件本身外表面并无特殊要求,故这样选择较合适。 结合上述分析可以看出,注塑成型时在工艺参数控制的好的情况下,该零件的成型要求可以得到保证。 目 录 摘要………………………………………………………………………………………………1 绪论………………………………………………………………………………………………3 第一章、任务来源及设计目的意义……………………………………………………………6 1.1设任务来源…………………………………………………………………………………6 第二章、工艺分析………………………………………………………………………………7 2.1 塑件工艺性分析……………………………………………………………………………7 2.1.1 塑件原材料分析…………………………………………………………………………6 2.1.2 塑件的表面质量、尺寸精度及结构分析………………………………………………7 2.2 计算塑件的体积和质量……………………………………………………………………8 2.3 塑件注塑工艺参数的确定…………………………………………………………………8 第三章、注塑模结构设计………………………………………………………………………9 3.1 型腔数目的确定……………………………………………………………………………9 3.2 分型面的选择………………………………………………………………………………9 3.3确定型腔的排列方式………………………………………………………………………10 3.4浇注系统的设计……………………………………………………………………………11 3.4.1 主流道及衬套设计………………………………………………………………………11 3.4.2 定位圈的选择……………………………………………………………………………12 3.4.3 分流道设计………………………………………………………………………………13 3.4.4 冷料穴与拉料杆的设计…………………………………………………………………13 3.5 确定调温系统结构………………………………………………………………………16 3.6 确定排气系统的形式……………………………………………………………………16 3.7 确定脱模方式……………………………………………………………………………16 3.8 模架的选择………………………………………………………………………………17 3.9 侧向分型和抽芯设计……………………………………………………………………19 3.9.1抽拔距的计算…………………………………………………………………………19 3.9.2斜导柱驱动的结构组成及设计………………………………………………………19 3.10 成型零件的结构设计…………………………………………………………………21 3.10.1 凹模设计……………………………………………………………………………21 3.10.2 凸模的结构设计……………………………………………………………………21 3.11 结构与辅助零部件设计………………………………………………………………21 第四章、 注塑机的校核……………………………………………………………………22 4.1 注射量的校核………………………………………………………………………… 22 4.2 注射压力的校核…………………………………………………………………………22 4.3 开模行程的校核…………………………………………………………………………23 4.4 模具高度与注射机闭合高度的关系校核………………………………………………23 第五章、 模具温度系统结构设计…………………………………………………………24 5.1 冷却水道直径计算……………………………………………………………………24 第六章、注塑模主要零件加工及工艺规程的编制…………………………………………25 6.1 型芯的加工工艺分析……………………………………………………………………25 6.1.1 工艺性分析……………………………………………………………………………25 6.1.2 工艺方案………………………………………………………………………………26 6.2 模具零件的机械加工工序卡……………………………………………………………26 第七章、模具的装配与调试…………………………………………………………………28 7.1 模具的装配………………………………………………………………………………28 7.2 模具的调试………………………………………………………………………………28 致谢……………………………………………………………………………………………32 参考文献………………………………………………………………………………………33
