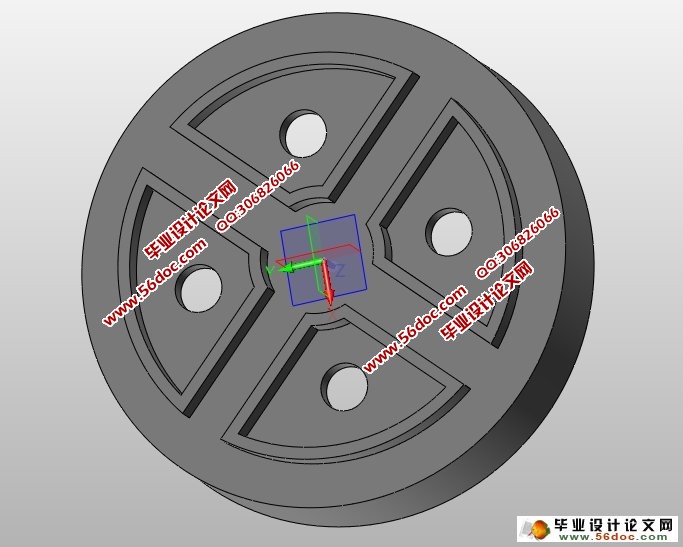

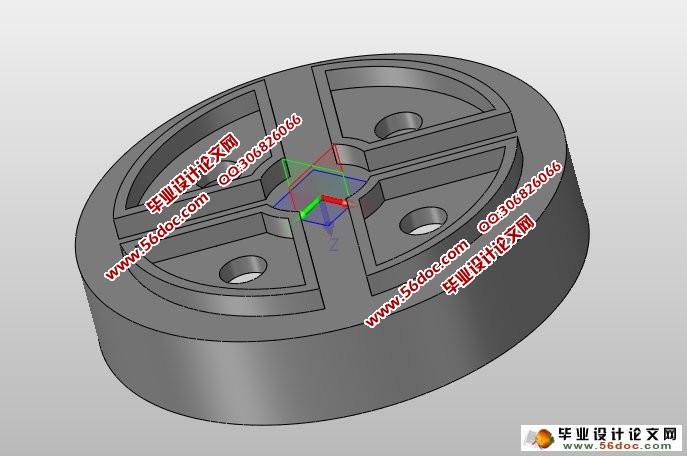

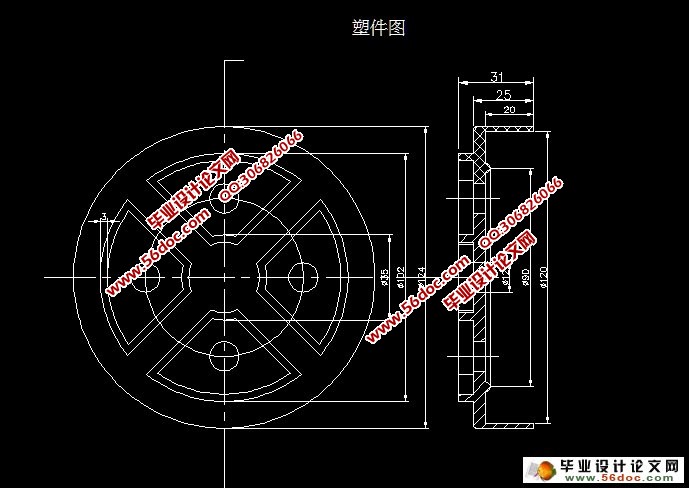

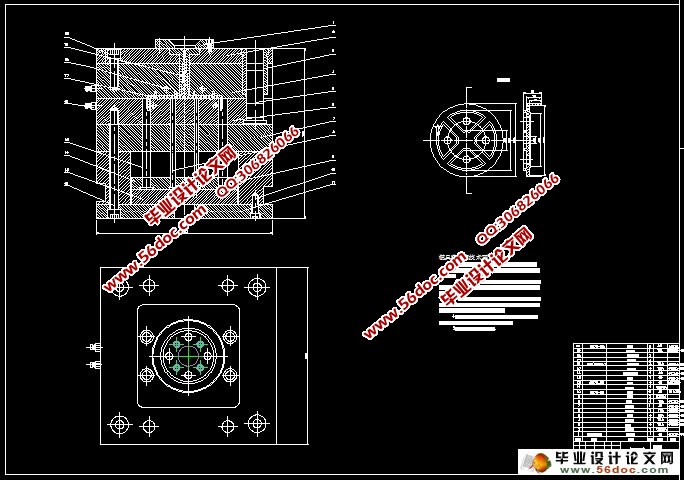

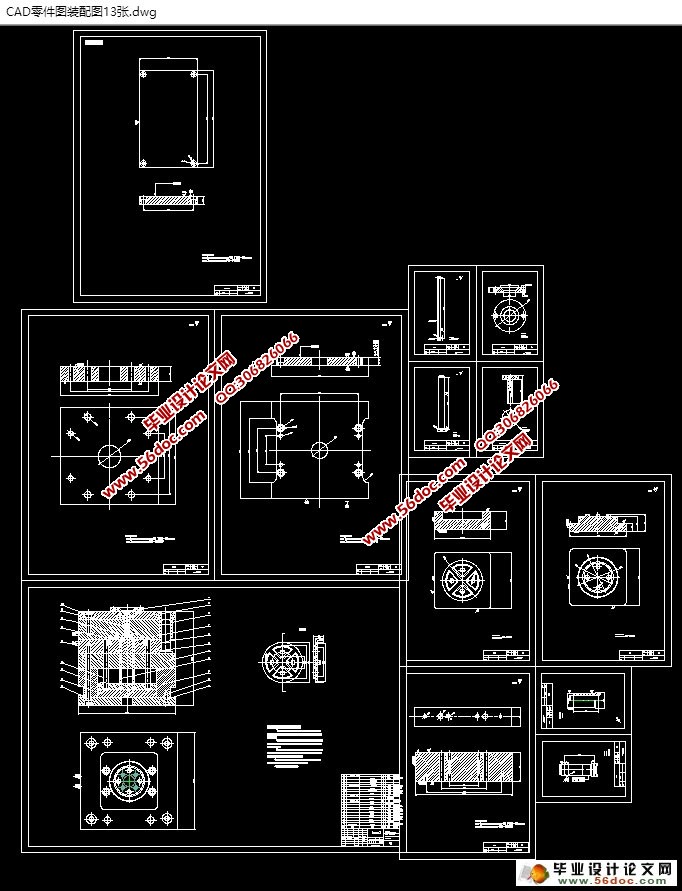

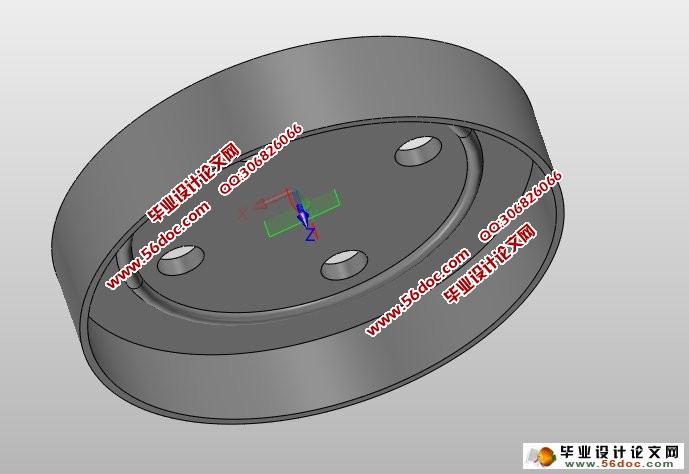

汽车活塞托架三维模具设计(含CAD图,UG三维图) 来源:wenku163.com 资料编号:WK16310694 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16310694 我要下载该资源 资料介绍 汽车活塞托架三维模具设计(含CAD图,UG三维图)(任务书,中期检查表,论文说明书15500字,CAD图纸13张,UG三维图) 本设计题目为汽车活塞托架注塑模设计,体现了深薄壁类塑料零件的设计要求、内容及方向,有一定的设计意义。通过对该零件模具的设计,进一步加强了设计者注塑模设计的基础知识,为设计更复杂的注塑模具做好了铺垫和吸取了更深刻的经验。 通过观察分析可知,该产品结构简单,用于该产品生产的注塑模具结构亦不复杂,直接采用顶杆顶出本设计运用塑料成型工艺及模具设计的基础知识,首先分析了塑件的成分及性能要求,为选取浇口的类型做好了准备;然后分析了塑件的特征,确定模具的设计参数、设计要点及推出装置的选取。 目 录 绪论……………………………………………………………………………………1 1.1 国内模具的现状和发展趋势…………………………………………………2 1.2 UG及其在模具设计工程中的应用……………………………………………5 1.3 UG在注塑模具设计中的应用……………………………………………………7 1.4 汽车活塞托架设计思路………………………………………………………8 2 零件结构及工艺分析………………………………………………………………8 2.1 分型面的选择……………………………………………………………………9 2.2 型腔布局…………………………………………………………………………10 2.3 浇注系统设计……………………………………………………………………10 3 产品造型设计………………………………………………………………………12 3.1 造型过程…………………………………………………………………………12 4 汽车活塞托架注塑模设计…………………………………………………………16 4.1 装载产品………………………………………………………………………16 4.2 汽车活塞托架分模过程…………………………………………………………16 4.3标准部件设计………………………………………………………………………18 4.4顶出机构设计………………………………………………………………………19 4.5冷却系统设计………………………………………………………………………20 4.6模具零件清单导出…………………………………………………………………30 5模具结构的虚拟装配及二维工程图………………………………………………32 结束语………………………………………………………………………………35 致谢……………………………………………………………………………………36 参考文献………………………………………………………………………………37 插图清单 零件图……………………………………………………………………9 零件造型过程草图………………………………………………………11 零件完成图………………………………………………………………14 型腔与型芯的完成图……………………………………………………17 冷却孔在型腔于型芯上的位置图………………………………………20 型腔冷却系统完成图……………………………………………………21 型芯冷却系统完成图……………………………………………………24 冷却系统…………………………………………………………………25 垫快轮廓图………………………………………………………………28 上模座与下模座…………………………………………………………29 插图清单…………………………………………………………………30 模具二维图………………………………………………………………30
